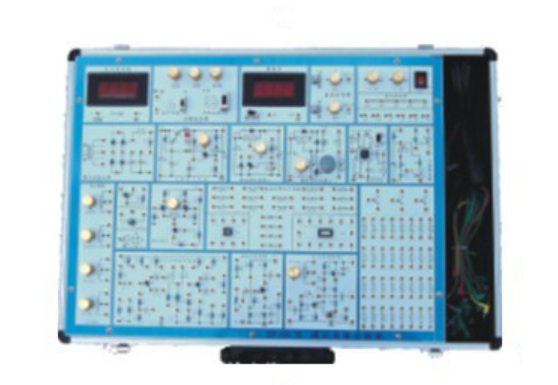

模拟电路实验箱

一、设计理念与特色

模拟电路实验箱紧密围绕最新《高等工业学校电子技术基础》教学大纲要求，融合众多专业教师的丰富教学经验，并借鉴同类产品精华设计而成，全面覆盖《模拟电子技术基础》课程的实验内容，为初学者搭建验证性实验平台的同时，也为课程设计提供广阔拓展空间。

突出特点

1. 强大扩展性 ：实验电路采用单元电路设计，学生可依实验需求，外接元件改变电路参数或组合单元电路，实现多样化实验功能，满足不同实验课程要求。

2. 培养实践能力 ：实验原理图印刷于实验板表面，学生自主搭建电路，有效锻炼独立思维与动手操作能力，提升学习效果与综合素质。

3. 直观元件布局 ：大部分元器件安装在实验板正面，学生近距离接触元器件，增强感性认识，更好地理解电路结构与工作原理。

4. 优质连线插孔 ：实验连线插孔采用锁紧式镀金插孔，焊接固定，确保连接稳固、可靠，避免松动与氧化问题，延长使用寿命，简化维修过程。

5. 多功能扩展区 ：扩展实验区配备 IC 圆孔插座、阻容元件接插件、三极管接插件，支持接入电阻、电容、二极管、三极管、集成电路等元件，满足课程设计实验需求，激发学生创新潜能。

6. 安全电源设计 ：电源输出具备过流保护与自动恢复功能，保障实验过程安全稳定，避免因操作失误导致设备损坏，为学生提供安心实验环境。

7. 坚固箱体材质 ：实验箱采用一体型铅合金型材制造，结构牢固可靠，不易变形，重量轻便，绝缘安全性能优异，箱盖开关便捷，外观美观大方，彰显品质。

二、系统组成要素

1. 稳定电源系统 ：输入 AC 220V±10%，50HZ。输出包括 DC +5V（I≥1A）、DC –5V（I≥0.5A）、DC ±12V（I≥0.2A），以及 –5V～–12V 和 +5V～+27V 可调电源，各路输出均有过流保护与自动恢复功能；AC V:7.5V×2，AC I≥0.15A。

2. 直流信号源 ：双路输出，分为 –0.5V～+0.5V 和 –5V～+5V 两档，连续可调，为电路实验提供稳定的直流激励信号。

3. 函数发生器 ：最高输出频率超 1MHz，频率范围 10Hz～1MHz，分四档输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V），满足多种波形实验需求。

4. 数字频率计与电压表 ：数字频率计测量范围 0～300KHz，数字直流电压表测量范围 0～30V，测量精度高，操作便捷，为实验数据采集提供准确依据。

5. 分立元件电路 ：涵盖整流、滤波和串联稳压电路，单级、两级阻容耦合放大电路，负反馈放大电路，射极跟随器，差动放大电路，互补对称功放电路，场效应管电路，可控硅电路等，由电阻、电容、二极管、三极管等组成，还配备电位器组、12V 灯泡、扬声器等元件。

6. 集成模拟电路 ：包含集成功放（LM386）、集成稳压电路等，方便学生研究集成电路的应用与特性。

7. 扩展实验区 ：提供 8 芯、14 芯 IC 圆孔插座各 1 个，50 个阻容元件接插件和 3 个三极管接插件，满足复杂电路搭建需求。

8. 适中尺寸设计 ：实验箱尺寸为 510mm×330mm×100mm（长 × 宽 × 高），便于携带与存放，适合实验室与课堂教学环境使用。

三、多样化实验项目

1. 基础实验 ：常用电子仪器使用练习、用万用表测试二极管、三极管；单级放大电路、两级放大电路、负反馈放大电路、射极跟随器、差动放大电路等实验，巩固学生模拟电路基础知识。

2. 运算电路实验 ：比例求和运算电路、积分与微分电路、波形发生电路、有源滤波器、电压比较器等实验，提升学生对信号处理电路的理解与设计能力。

3. 振荡电路实验 ：集成电路 RC 正弦波振荡器、集成功率放大器、整流滤波与并联稳压电路、串联稳压电路、集成稳压器、RC 正弦波振荡器、LC 振荡器及选频放大器等实验，深入研究振荡电路的工作原理与特性。

4. 转换电路实验 ：电流 / 电压转换电路、电压 / 频率转换电路、互补对称功率放大器、波形变换电路、场效应管实验、可控硅实验电路等，拓宽学生对不同类型转换电路的认识与应用。

5. 综合设计实验 ：函数信号发生器的组装与调试、温度监测及控制电路、用运算放大器组成万用电表的设计与调试等，培养学生的综合运用知识与创新实践能力。

模拟电路实验箱凭借其全面的功能、灵活的设计和丰富的实验项目，为电子技术教学提供了优质的实践平台。它不仅满足基础教学需求，还激发学生的创新思维与实践能力，是高等院校相关专业教学与电子技术爱好者实践探索的得力助手，广泛适用于各类教学场景，助力电子技术教学高质量开展。
