高频模拟电路实验箱

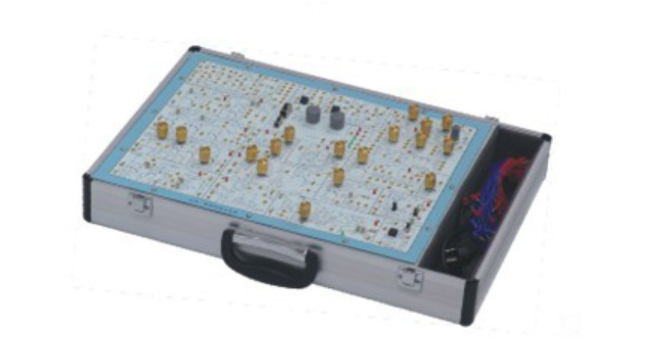

高频模拟电路实验箱简介
高频模拟电路实验箱集高频电路与模拟电路实验模块、电源、信号源、电压源、电位器组等于一体，设计精巧，布局合理，操作简便，能高效满足高频电路及模拟电路课程所规定的各类实验需求。
产品工艺与结构
该实验箱制作工艺精湛，外观美观大方。正面采用浅色烤漆工艺，清晰印有原理图及各类符号，便于观察和理解；反面则是印制导线，并焊有相应的元器件，确保电路的稳定连接与正常运行。连接部分运用镀金孔设计，不但设有测试点，便于测量和检测，更使得实验箱直观可靠，后期维护也十分便捷。
技术性能
电源 ：
输入 ：AC 220V±10%。
输出 ：DC ±5V、-8V、±12V，各电源的最大输出电流均为 200mA。
信号源（函数发生器） ：
正弦波 Vp－p：0～14V，14V 为峰峰值，且正负对称。
方波 Vp－p：0～24V，24V 为峰峰值，且正负对称。
三角波 Vp－p：0～24V，24V 为峰峰值，且正负对称。
输出波形 ：提供方波、三角波、正弦波等多种常见波形。
频率范围 ：分为四档，分别为 2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ、2KHZ～20KHZ，可覆盖多种实验场景对频率的需求。
幅值 ：
实验项目
可完成的高频电路实验 ：
单调谐回路谐振放大器实验，研究其放大特性及频率选择性。
双调谐回路谐振放大器实验，探索双调谐回路的性能优势。
高频功率放大器（丙类）实验，了解其高效能的原理及应用。
LC 电容反馈三点式振荡器实验，掌握振荡器的起振条件和稳定因素。
石英晶体振荡器实验，学习石英晶体的高频稳定振荡特性。
振幅调制器（利用乘法器）实验，实现信号的调幅处理。
调幅波信号的解调实验，恢复原始信号信息。
变容二极管调频振荡器实验，研究频率调制的方法和特性。
相位鉴频器实验，探索鉴频原理及电路实现。
集成电路（压控振荡器）构成的频率调制器实验，了解压控振荡器在频调中的应用。
集成电路（锁相环）构成的频率解调器实验，学习锁相环技术在解调中的作用。
利用二极管函数电路实现波形转换实验，观察不同波形间的转换效果。
RC 集成振荡器实验，研究 RC 电路的振荡特性及应用。
混频电路实验，了解混频过程中的频率变换原理。
集成高频功率放大器的应用实验，包括调频无线话筒、电视信号转发器、信号发生器等实际应用案例。
可完成的模拟电路实验 ：
单级放大电路实验，掌握基本放大电路的原理和性能。
两级放大电路实验，研究多级放大电路的特性及增益计算。
负反馈放大电路实验，了解负反馈对放大电路性能的改善作用。
射极跟随器实验，学习射极跟随器的高输入阻抗、低输出阻抗特性。
差动放大电路实验，研究差动放大电路对共模信号的抑制能力。
比例求和运算电路实验，掌握运算放大器在模拟信号处理中的应用。
积分与微分电路实验，了解积分、微分电路的波形变换功能。
波形发生电路实验，学习方波、三角波等波形的生成方法。
有源滤波器实验，研究有源滤波器的频率选择特性。
电压比较器实验，掌握电压比较器的电路结构和工作原理。
IC 电路 RC 正弦波振荡器实验，了解集成电路在振荡器中的应用。
集成功率放大器实验，研究集成功率放大器的性能和应用。
整流滤波与并联稳压电路实验，学习直流电源的制作和稳压原理。
串联稳压电路实验，了解串联稳压电路的稳压性能和工作过程。
集成稳压器实验，掌握集成稳压器的使用方法和稳压特性。
RC 正弦波振荡器实验，进一步研究 RC 振荡电路的特点和应用。
LC 振荡器及选频放大器实验，探索 LC 振荡器的高频特性及选频放大器的工作原理。
电流 / 电压转换电路实验，了解电流电压转换的电路实现和应用场景。
电压 / 频率转换电路实验，学习电压频率转换的原理和应用。
互补对称功率放大器实验，研究互补对称功率放大器的高效能特点。
波形变换电路实验，观察和分析各种波形变换电路的效果和应用。
扬声效应管实验，探索扬声效应管的工作特性和应用潜力。
