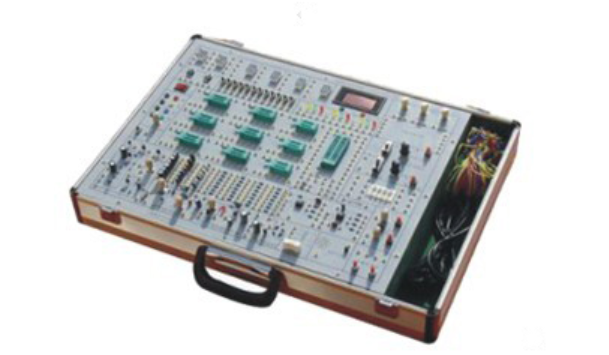

数字/模拟电路实验箱

数字/模拟电路实验箱

数字/模拟电路实验箱专为高等院校及各类职业技术学校的电子技术类教学精心设计，依据最新教学大纲要求，融合众多专业教师的教学经验及同类产品优点，涵盖《模拟电子技术基础》《数字电路基础》课程大部分实验内容，既满足初学者验证性实验需求，又为课程设计提供扩展平台。

一、系统特点

1. 扩展性强 ：实验箱主板配备数电、模电实验常用电源、信号源、输入接口、输出显示接口、测量单元和实验扩展区，以及实验模块电路，可完成不同实验并支持课程设计实验，显著提升适用性与扩展性。

2. 培养动手能力 ：实验原理图印刷于实验板表面，学生按图搭建电路，有效培养独立思维与动手能力。

3. 连接可靠 ：实验连线插孔采用锁紧式镀金插孔，焊接固定在实验板上，确保连接稳定、耐用，维修简便。

4. 安全保护 ：电源输出有过流保护与自动恢复功能，保障实验过程安全。

5. 坚固耐用 ：箱体采用一体型铅合金型材制成，坚固可靠，重量轻，绝缘安全性能好，开盖方便，外观美观。

二、系统组成

1. 电源 ：AC 220V±10% 输入，50HZ，提供多路直流输出，包括 +5V（I≥1A）、±12V（I≥0.2A）、-5V～-12V 可调（I≥0.2A）、+5V～+27V 可调（I≥0.2A），各路输出均有过流保护与自动恢复功能，还提供 AC V:7.5V×2，AC I≥0.15A。

2. 直流信号源 ：双路可调，范围为 –0.5V～+0.5V、–5V～+5V。

3. 函数发生器 ：输出频率 2Hz～90KHz，分四档，可输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）。

4. 手动单脉冲电路 ：2 组带消抖电路，每组可同时输出正负脉冲，幅值为 TTL 电平。

5. 固定频率脉冲源 ：10 路，输出 TTL 电平，频率从 1Hz 到 10MHz。

6. 数字 LED 显示 ：包含 4 位七段共阴 LED 数码管及二 - 十进制译码器，还有 2 位七段段码 a.b.c.d.e.f.g.h 经电阻到插孔。

7. 逻辑电平输入开关 ：12 位，输入低电平 ‘0’、高电平 ‘1’。

8. 逻辑电平指示灯 ：12 位，灯亮表示高电平 ‘1’，灯灭表示低电平 ‘0’。

9. BCD 码拨码盘 ：1 组，产生四组 BCD 码数字信号。

10. 数字频率计 ：4 位，测量范围 0～1MHz，适用于方波、三角波、正弦波测量。

11. 喇叭及驱动电路 ：用于时钟报时、报警、音乐演奏。

12. 电位器组 ：1K、10K、100K、1M 各 1 只。

13. 开放式实验区 ：提供多种锁紧插座和元件库，可插入电阻、电容、二极管、三极管、三端稳压块等元件。

14. 实验模块电路 ：包括整流滤波电路、串联稳压电路、可调稳压电路、功率放大器、集成运放电路等。

15. 输入输出插孔 ：全部信号的输入输出插孔均采用镀金孔，确保良好接触。

16. 箱体材质 ：铝合金实验箱体，防火板材，坚固耐用，外形尺寸为 520mm×420mm×100mm。

三、实验项目

1. 模电实验

• 基础实验 ：常用电子仪器使用练习、用万用表测试二极管、三极管参数，单级放大电路，两级放大电路，负反馈放大电路，射极跟随器，差动放大电路，集成运放的参数测试，比例求和运算电路，积分与微分电路，波形发生电路，有源滤波器，电压比较器，集成电路 RC 正弦波振荡器，集成功率放大器，整流滤波与并联稳压电路，串联稳压电路，集成稳压器，RC 正弦波振荡器，LC 振荡器及选频放大器，电流 / 电压转换电路，电压 / 频率转换电路，互补对称功率放大器，波形变换电路，场效应管实验，可控硅实验电路。

• 综合实验 ：用运算放大器组成万用电表的设计与调试。

2. 数电实验

• 基础实验 ：门电路的逻辑功能及测试实验，组合逻辑电路（半加器、全加器及逻辑运算）实验，触发器实验（一）R - S、D、JK，触发器实验（二）三态输出触发器、锁存器，时序电路测试与研究，集成计数器及寄存器实验，译码器和数据选择器实验，波形产生器及单稳态触发器实验，555 时基电路实验。

• 可选实验 ：晶体管开关特性、限幅器与钳位器实验，TTL 门电路参数测试实验，CMOS 门电路测试实验，模数 A/D 转换电路实验，数模 D/A 转换电路实验，时序电路应用实验，四路优先判决电路实验，智力竟赛抢答器实验。

数字/模拟电路实验箱凭借其卓越的性能、丰富的功能和灵活的配置，为电子技术教学提供了一个理想平台。它不仅能够提升教学质量，还能激发学生的学习兴趣与创新能力，为培养高素质电子技术人才发挥重要作用。
