EDA实验开发系统

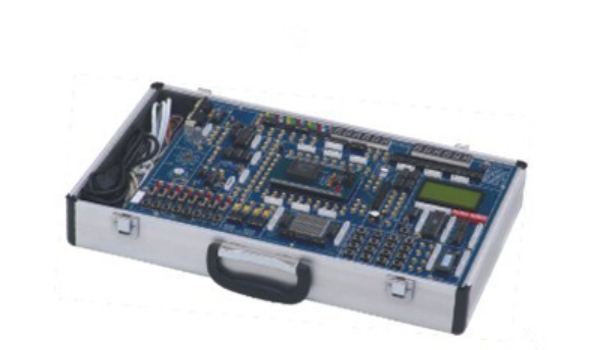

在电子设计自动化（EDA）教学与项目开发领域，一款优质的 EDA 实验开发系统犹如得力助手，能极大地提升教学效果与开发效率。本文所介绍的 EDA 实验开发系统，凭借其多功能、高配置、高品质的特点，正为众多高校教学、科研项目开发等提供卓越支持。

一、产品优势亮点

1. 创新双板结构 ：该系统采用 “主板（基本实验系统）+ 适配板（下载板）” 的双板设计，配置灵活多样。适配板可选配 Altera、Lattice、Xilinx 等多家国际知名 PLD 公司的大部分 ISP 或现场可配置 CPLD/FPGA 进行编程下载，涵盖不同工作电压的芯片。在编程过程中，无需手动跳线切换，系统可自动识别主系统上的芯片，操作安全可靠，为学生高频次的实验操作提供理想平台。

2. 强大混合电压兼容性 ：具备出色的混合电压（MV）兼容功能，全面支持 5V、3.3V、2.5V、1.8V 不同芯核电压的 CPLD/FPGA 器件编程下载与实验开发。用户无需担忧单 5V EDA 实验系统面临的过时淘汰问题，确保系统长期可用性。

3. 灵活自主连线设计 ：可编程 PLD 器件与实验模块的连接均采用自主连线方式，在 PLD 器件资源有限的情况下，能最大限度连接丰富的输入输出器件和实验模块，满足从简单数字电路到复杂数字系统的设计实验需求。同时，PLD 资源完全开放，助力用户借助该系统完成各类相关开发项目。

4. 智能单片机管理系统加持 ：系统配备单片机管理系统以及 128*64LCD，能够实时显示关键信息。用户还可根据实际需求对管理信息进行个性化修改，提升使用便捷性与灵活性。

二、硬件配置详情

1. 主板适配性 ：主板可与多种下载板相适配，基本配置为 Altera 1K30，其他下载板可根据需求灵活选配。

2. 显示功能丰富 ：包括 6 位动态扫描显示电路、6 位静态锁存显示电路、12 位发光二极管显示电路，以及 1616 LED 点阵显示模块和 12864 LCD 液晶显示模块，满足多样化的显示实验需求。

3. 开关与信号源配置 ：配备 8 位二档开关及其电平指示电路、8 位按键开关电路、2 位脉冲开关电路，以及时钟信号源，涵盖 4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ 等多种频率，为实验提供稳定的信号输入。

4. 接口资源多元 ：具备 MCS-51 单片机总线接口电路、40 芯 I/O 扩展接口、RS232 接口、VGA 接口、PS/2（键盘、鼠标）接口等，拓展性强，方便连接外部设备，实现复杂系统集成。

5. 辅助功能模块完善 ：包含电子音响模块、A/D 0809 转换器模块、D/A 0832 转换器模块、一个 5V 蜂鸣器、一个四相步进电机、一个 4*4 小键盘、存贮器 EPROM27256 等，可支持多种功能实验与开发项目。

三、实验项目分类

（一）基础实验

涵盖七人表决器、四位加法器、BCD 码加法器、格雷码变换器、四位并行乘法器、触发器、用 ABEL 语言设计 74LS160 功能模块计数器、多模加减计数器、可控脉冲发生器、简易数码锁、英语字母显示实验、八位乘法器、序列检测器、可变模 16 位加法计数器、正负脉冲数控调制发生器、秒表等，帮助学生夯实数字电路基础，掌握基本逻辑电路设计与实现。

（二）模块实验

包括 A/D 0809 模数转换器实验、D/A 0832 数模转换器实验、步进电机控制实验、1616 LED 点阵显示实验、电子时钟实验、数码管静态显示实验、VGA 接口彩条信号实验、44 键盘扩展实验、128*64 LCD 液晶显示实验、电子音乐演奏实验、RS232 串口发送实验（SEND）、RS232 串口接收实验（RECEIVE）、PS/2 键盘接口逻辑设计、单片机总线接口实验、异步串口通讯（UART）等，使学生深入理解并熟练运用各类功能模块，提升系统集成能力。

（三）数字系统设计

可开展数字钟、频率计、交通灯、数字锁、出租车计费器、抢答器、自动电梯、彩灯控制器等综合性设计实验，培养学生数字系统整体设计、调试与优化能力，实现从基础到复杂的知识体系构建与实践应用。

此款 EDA 实验开发系统凭借其卓越性能与丰富功能，为高等院校各层次 EDA 教学、课程设计、毕业设计以及科研所项目开发等提供了全方位解决方案，助力电子设计教育与科研事业蓬勃发展。
