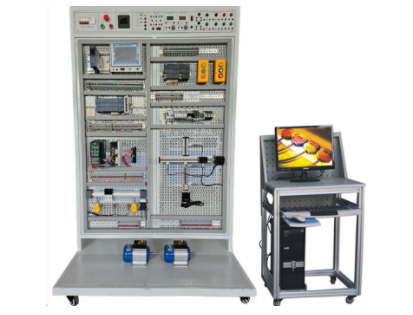

电气与PLC可编程控制综合实训装置
一、产品概述
本电气与 PLC 可编程控制综合实训装置专为机电、自动化专业的 PLC 课程实验实训教学设计。以西门子 1200 系列可编程控制器主机为核心，配备 PLC 编程软件、工控组态软件及仿真教学软件，结合模拟控制实验板与综合实物控制对象，全面满足教学需求。
二、核心设备构成
逻辑控制单元
可编程控制器套件 ： 采用不低于 CPU1214C 的主机，集成多路数字量输入输出及模拟量输入，配备 PROFINET 接口。配数字量输入输出模块、模拟量输出模块及通讯模块，确保控制功能丰富灵活。
数据可视化单元 ：昆仑通态触摸屏，7 英寸高亮度 TFI 液晶显示屏及以太网口，实现数据直观展示与交互。
逻辑编程控制对象 ：含抢答器、音乐喷泉、装配流水线等教学模块，PCB 板制作，开关设计灵活实用。
变频控制对象 ：包括西门子变频器及三相异步电机，实现变频控制功能，满足复杂控制实验要求。
小车运动模块（仿真实物）
通过 PLC 控制步进电机及往返运动模块，帮助学生深入理解步进电机控制原理及直线运动检测、定位控制技术。
电气控制单元
包含单相电度表、螺口灯座、灯泡、开关等电气元件，以及日光灯管套件、电流互感器、空气开关等，构建完整电气控制系统。
电机与实训装置平台
配备三相电机，满足电机控制实验需求。实训装置平台采用铝型材框架，结构稳固，移动方便，配备网孔板用于安装器件，便于实验操作。
编程计算机
配置高性能 CPU、大容量内存、硬盘及独立显卡，确保编程软件流畅运行及实验高效进行。
三、教学资源配套
在线教育课程开放平台，实现教学资源集中管理与互通。平台包含在线教务管理、课程资源管理、习题库、考试考核、视频课程管理及虚拟仿真教学管理等功能，提供一站式教学服务与支持。
部分微课内容举例：
复制表格
| 学习项目 | 学习任务 | 参考课时 |
|---|---|---|
| 项目一、三相异步电动机启动线路制作、调试与故障排除 | 任务一：识别低压电器及异步电动机 | |
| 任务二：点动与自锁正转控制线路的实施 | ||
| 任务三：联锁正反转控制线路的实施与检测 | ||
| 任务四：Y-△降压启动控制线路分析与接线 | ||
| 任务五：三相异步电动机顺序控制线路安装与测试 | 2 | |
| 12 | ||
| 12 | ||
| 6 | ||
| 6 | ||
| 项目二 三相异步电动机行程控制线路的设计及实施 | 任务一：电动葫芦控制线路设计及实施 | |
| 任务二：工作台自动往返线路设计及实施 | 6 | |
| 4 | ||
| 项目三 三相异步电动机制动控制线路分析设计及实施 | 任务一：三相异步电动机反接制动控制线路安装与测试 | |
| 任务二：三相异步电动机能耗制动控制线路安装与测试 | 4 | |
| 4 | ||
| 项目四 卷帘门控制电路的安装、调试及故障排除 | 任务一：卷帘门控制电路的安装、调试及故障排除 | |
| 任务二：卷帘门 PLC 控制电路设计 | ||
| 任务三：卷帘门 PLC 控制控制程序设计与调试 | 10 | |
| 4 | ||
| 6 | ||
| 项目五 传送带送料装置控制线路的安装、调试及故障排除 | 任务一：传送带送料装置控制电路安装、调试及故障排除 | |
| 任务二：用 PLC 技术实现传送带送料装置控制 | ||
| 任务三：编写调试 PLC 程序及系统总调试 | 10 | |
| 4 | ||
| 6 |
