微波技术与天线综合实验平台：全方位微波通信教学解决方案

SHKC-WT8型微波技术与天线综合实验平台

一、系统平台主要特点

（一）多信道独立传输

微波技术及天线实验平台配备16个独立信道，有效避免多台设备同时工作时的相互干扰，确保实验数据的准确性与稳定性。

（二）宽频段覆盖

工作频率范围为2250～2600MHz，满足多种微波实验需求。

（三）完整微波发送系统

微波发送系统由微波宽带锁相频率信号源、中频调制器、微波上变频器等组件构成，支持微波信号的产生、调制与发送。

（四）完整微波接收系统

微波接收系统包括接收天线、微波接收镜像抑制腔体滤波器、微波接收下变频器等，实现微波信号的接收与处理。

（五）集成化实验系统

集成微波信号的产生、发送、传输、接收等处理过程，支持单独测试与系统联调。

（六）多样化实验功能

支持微波模块演示验证实验、单元测试实验等多种实验类型，满足不同教学与研究需求。

（七）可靠连接方式

微波模块间采用镀金钢性SMA接头或软电缆连接，兼顾可靠性和灵活性。

（八）规范腔体结构设计

模块采用规范腔体结构，便于学生观察与测试，增强感性认识。

（九）图像传输能力

配备彩色电视摄像头和监视器，实现现场视频、图像和音频的微波传输，图像清晰，效果良好。

（十）丰富教学资源

提供微波技术及天线实验教学案例、培训教程、PPT课件及原始设计资料，助力教学与学习。

（十一）软件无线电平台支持

可作为软件无线电等平台的射频前端使用，拓展应用范围。

（十二）专业师资支持

提供专业老师上门服务，确保实验教学质量，帮助学生掌握微波通信实践应用。

二、射频微波实验设备组成

建设完整的微波技术与天线实验室，设备包括：

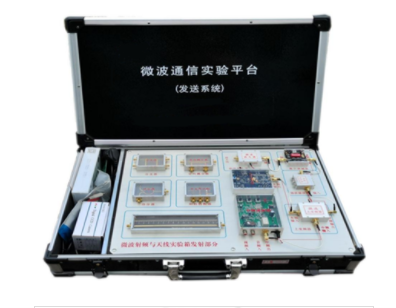

1. 微波技术及天线发送实验平台：负责微波信号的产生与发送。

2. 微波技术及天线接收实验平台：负责微波信号的接收与处理。

3. 射频模组训练套件平台：便携式微波实验组件，适用于灵活教学。

4. 微波技术教学版矢量网络分析测试平台：用于微波器件的精确测试。

5. 微波技术实验教学案例软件：提供实验指导与案例分析。

6. 频谱分析测试仪：用于分析微波信号的频谱特性。

三、射频微波技术及天线指标参数

（一）微波技术及天线发送实验平台

1. 发送端微波宽带锁相频率信号源：输出频率范围35MHz～4400MHz，支持点频、扫频及功率调整。

2. 微波中频调制器：实现残留边带调幅，电平可调，输出频率范围472MHz至900MHz。

3. 微波发送上变频器：频率范围2000～3000MHz，IF=40～1000MHz，损耗≤6dB。

4. 微波微带腔体滤波器：中心频率2400±25MHz，带宽50MHz，插入损耗≤2dB。

5. 微波发送数字可变衰减器：频率范围750～2500MHz，衰减范围0～40dB，步进0.5dB。

6. 微波发送功率放大器：频率范围2000～3000MHz，增益≥28，噪声系数≤2。

7. 微波定向耦合器：中心频率2000±50MHz，带宽＞800MHz，耦合度≥10dB。

8. 微波功率分配器：频率范围2000～3000MHz，带宽1000～3000MHz。

9. 微波分支耦合器：中心频率2050±50MHz，带宽≥300MHz，隔离度≥12dB。

10. 阻抗匹配器：提供50Ω匹配负载，支持多种阻抗匹配方式。

11. 微带测量传输线：长度≥170mm，驻波比≤1.05。

12. 发送微带八木天线：中心频率2400±100MHz，增益≥10dB。

13. 摄影头：输出标准视频传输信号。

（二）微波技术及天线接收实验平台

1. 接收端微波宽带锁相频率信号源：输出频率范围35MHz～4400MHz，支持点频、扫频及功率调整。

2. 接收中频解调器：输入频率范围UHF472MHz至900MHz，输出标准音视频信号。

3. 微波接收下变频器：频率范围2000～3000MHz，IF=40～1000MHz，损耗≤5dB。

4. 微波接收镜像抑制腔体滤波器：中心频率2400±25MHz，带宽150MHz，插入损耗≤2dB。

5. 微波接收数字可变衰减器：频率范围750～2500MHz，衰减范围－3～40dB。

6. 微波接收低噪声放大器：频率范围2000～3000MHz，增益≥28，噪声系数≤2。

7. 微波压控振荡器：频率范围2300～2450MHz。

8. 微波微带滤波器2.4GHz：中心频率2400±20MHz，带宽50MHz，插入损耗≤2dB。

9. 微波开关：低插入损耗0.9dB至2GHz，高隔离30dB。

10. 接收微带八木天线：中心频率2400±100MHz，增益≥10dB。

11. 监视器：输入标准视频传输信号。

（三）微波口袋实验室微波组件（可选配）

1. 微波放大器：工作频率400MHz～2.9GHz，增益15.5±1dB，USB供电。

2. 微波声表面波滤波器：工作频率900MHz～930MHz，插入损耗≤3.0dB。

3. 微波集总LC滤波器：工作频率0～480MHz，插入损耗≤1.85dB。

4. 威尔金森微波功分器：工作频率1.4GHz～1.9GHz，插入损耗≤3.55dB。

5. 微波T型衰减器：工作频率0～2.9GHz，衰减量5.5±0.8dB。

6. 微波Pi型衰减器：工作频率0～2.8GHz，衰减量3±0.8dB。

7. 微波带地共面波导传输线：工作频率0～2.9GHz，插入损耗≤0.6dB。

8. 微带传输线：工作频率0～2.9GHz，插入损耗≤0.7dB。

9. 微波3dB分支线定向耦合器：工作频率1.8～2.0GHz，输入损耗≤3.8dB。

10. 微波平行耦合线定向耦合器：工作频率1.6～2.0GHz，插入损耗≤0.55dB。

微波技术与天线综合实验平台以其全面的功能、灵活的配置和丰富的教学资源，为微波通信教学与实验提供了理想的解决方案，助力学生深入理解微波技术原理，掌握实际工程应用技能。
