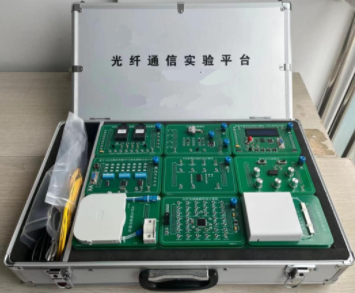

SHKC-MT16型光学综合实验教学平台
一、平台概述
光学综合实验教学平台由主板与模块化的单元实验模块组成，集成开放式的模块化可视光源实验模块、PCM音频光端机设计模块、光纤信源编解码模块、光纤光缆盘纤模块、光分路器设计模块、模拟信号源模块、数字可调光源驱动设计模块、双波长光发送接收模块等，构成完整的光纤实验系统。开放式结构使学生能够观察设备模块的内部构造，测试模块内部光、电信号处理的全部过程，并进行软硬件设计开发。
二、主要特点
开放式模块化设计：便于学生观察和测试，支持软硬件设计开发。
多功能实验模块：涵盖光纤通信实验的各个环节，提供丰富的实验功能。
双语自主学习软件：动态实时可视化双语显示编解码原理和过程，支持自主输入数据。
配套上位机软件：辅助实验数据处理与分析，支持二次开发，实现双向数据传输和控制。
三、技术参数
（一）可视光源实验模块
光源：650nm红光半导体激光器，SC型光接口，恒流源驱动。
输出功率：最大200uW，驱动电流18mA。
工作模式：常亮、闪烁两种模式。
测试功能：可测试驱动电流与发光功率关系，支持激光器驱动电路的仿真改进设计。
（二）PCM音频光端机设计模块
编解码方式：集成芯片实现µ律PCM编解码。
信号频率：输入范围300Hz-3400Hz。
系统时钟：1MHz，数据时钟8KHz。
（三）光纤信源编解码模块
编解码功能：实现PCM同步码、NRZ、CMI、HDB3、5B6B编解码及扰码解扰码。
信号源：E1信号复用解复用及各种编码信号源。
双语学习软件：提供NRZ、CMI、HDB3、5B6B编解码及扰码解扰码的双语自主学习软件，支持动态显示数据和波形，方便学生自学。
（四）光纤光缆盘纤模块
配件：光纤热缩管2根、光纤盘纤盒1个、尾纤1根、皮线光缆0.5米、6芯光缆0.5米。
实验功能：支持尾纤、皮线光缆和6芯光缆盘纤实验，帮助学生掌握光纤熔接与盘纤技能。
（五）光分路器设计模块
分路器类型：尾纤式1分2光分路器，SC/FC接口可选。
尾纤长度：1米，插入损耗小于0.3dB。
安装方式：可拆卸式安装，配备FTTD二口终端盒或光纤冷接子熔纤盘。
实验功能：支持光纤接入网分路器设计与测试实验。
（六）多波长实验模块“数字光功率计”
传感器：PIN光电管，可测试光电响应度及相应电流。
测试波长：850nm/1310nm/1550nm。
测试范围：-60dBm～+0dBm，误差±5%。
显示功能：线性与非线性显示、相对测量、瓦特与分贝功率显示。
开发功能：集成STC单片机下载器，支持二次开发设计性实验。
上位机软件：实时显示测试数据，支持量程切换与数据存储。
（七）模拟信号源模块
信号类型：正弦波、三角波。
频率范围：300Hz～100KHz。
输出幅度：0～5Vpp连续可调。
失真度：小于1%，支持波峰、波谷失真度及占空比调节。
（八）数字可调光源驱动设计模块
信号输出：24位可调数字信号，三路输出，数据可设。
指示灯：红、绿、黄三种颜色。
（九）双波长光发送接收模块
传输波长：1310nm、1550nm。
传输信号类型：模拟、数字、语音、图像、控制、数据等。
传输距离：20Km/40Km/100Km可选，默认20Km。
光模块：TTL收发一体光模块，采用间接电压调制激光器，保护激光器过载。
指示灯：信号传输指示灯，方便观察与故障排查。
测试方法：步进式测试激光器驱动电流和发光功率。
接口与速率：TTL光模块、光接口可选，传输速率0-10M。
四、实验项目
光无源器件使用实验
光功率计使用实验
数字逻辑测试实验
单模光纤损耗测试实验
光纤接头插入损耗测试实验
半导体激光器P-I特性曲线测试实验
光发射机组成实验
光接收机的组成及灵敏度测试实验
模拟信号光纤传输系统实验
数字信号光纤传输系统实验
光电二极管响应度测试实验
数字光发送机消光比测试实验
数字光发送机指标测试实验
数字光接收机指标测试实验
微弱光信号前置放大电路性能测试实验
PCM音频光端机实验
E1信号复用解复用光系统传输实验
NRZ编译码及其在光纤通信系统中传输实验
CMI编译码及其在光纤通信系统中传输实验
数字信号电光、光电转换传输实验
5B6B编解码及其在光纤通信系统中传输实验
扰码解扰码及其在光纤通信系统中传输实验
光纤与光缆盘纤实验
1310nm/1550nm双波长光发送/接收通道设计实验
可视激光器设计实验
数字光功率计LCD液晶显示电路二次开发实验
数字光功率计人机交互功能键盘二次开发实验
基于1*9光模块的数字可调光源驱动设计实验
光纤接入网分路器设计与测试实验
光纤通信传输综合实验
光学综合实验教学平台以其全面的功能、灵活的配置和丰富的教学资源，为光纤通信实验教学提供了理想的解决方案，助力学生深入理解光纤通信技术原理，掌握实际工程应用技能。
