制冷制热空调冰箱实验实训装置：制冷类专业实训教学的理想选择

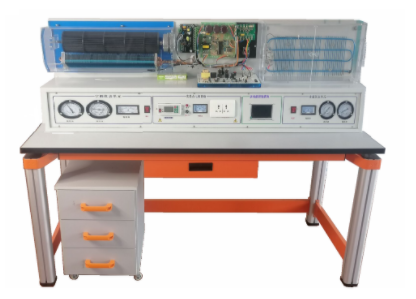

KCKT-03A型制冷制热空调冰箱实验实训装置

一、产品概述

制冷制热空调冰箱实验实训装置是专为职业院校制冷类相关专业设计的实训设备。它根据制冷类行业中空调与冰箱维修技术的特点，针对空调的电气控制以及制冷系统的安装与维修进行设计，旨在强化学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。该装置融合了流体力学、热力学、传热学和电气控制等技术，集制冷空调系统安装、电气接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，是制冷类专业学生实践教学的理想平台。

二、功能特点

1. 综合实训功能：装置集制冷空调、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，满足多种实训需求。

2. 模块化设计：电气控制与制冷系统独立分开，电气部分设置检测点和连接端子，学生可进行独立接线、测试和运行操作。

3. 直观展示：实训平台直观展示了空调、冰箱的系统结构和工作原理，使学生能够清晰地看到制冷系统结构及主要部件的实物，了解整个系统的实时工作状态。

4. 针对性强：以分体式空调器、直冷冰箱控制电路作为实训考核对象，使学生熟练掌握空调器控制电路的基本原理及维修技术。

5. 多种工作模式：空热泵分体空调部分具有制冷模式、制热模式、除湿模式、送风模式四种工作模式，冰箱部分为直冷模式控制，丰富了实训内容。

6. 安全保护：采用LCD液晶面板实时监控设备运行情况，智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定六大保护功能，确保实训安全。

三、技术指标

1. 输入电源：单相三线 AC220V±10% 50Hz

2. 工作环境：温度-10℃～40℃，相对湿度≤85%（25℃）

3. 设备容量：≤1.5KVA

4. 制冷剂：R22、R600a

5. 冰箱功率：85W

6. 外形尺寸：约1600mm×700mm×1150mm

7. 环保等级：材料选用符合国家相关环保标准

8. 安全保护：采用LCD液晶面板实时监控设备运行情况，智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定六大保护功能

四、空调系统组成

（一）新型实训平台

1. 结构与材质：桌子采用70*70MM铝型材圆形结构，桌面支架由铝材一次性压铸成型，颜色为桔色。实验平台为1.5MM板金制作，形状为L形。

2. 组成：整机包含空调系统、电冰箱系统、电气控制系统等。

（二）空调外机

由制冷压缩机、外风机、四通阀、空调阀、制冷过滤器、液视镜、手阀组成。

（三）制冷系统

包含管路1套、制冷系统管路1套、压力表（1.5MPa）1只、（3.5 MPa）1只等。

（四）电源模块

包括漏电短路器，电压表（0～250V）1只，电流表（0～5A）1只。

（五）分体空调控制线路模块

电脑板电路原理图清晰明确，元件焊接在对应原理图位置上，设置有10个故障开关，可全方位演示电路故障功能。

（六）透明式分体空调室内机

内机为一体化成型透明有机玻璃外壳，可清晰看到内机结构，包括风筒、电机、蒸发器。风机结构模式为五线电机、三速可调，采用标准的风筒送风模式。

五、直冷冰箱系统组成

1. 冰箱：由制冷压缩机、制冷过滤器、液视镜、手阀组成。

2. 制冷系统：包含管路1套、制冷系统管路1套、压力表等。

3. 模拟冰箱：内机为一体化透明有机玻璃，可清晰看到内部结构，包括蒸发器、温控制器。

六、智能电源管理系统

1. 保护功能：具有短路、过流、过压、欠压、失压、功率限定六大保护功能。

2. 实时监控：采用LCD液晶面板实时监控设备运行情况，监测电压、电流等参数。

3. 故障处理：一键锁定功能，防止漏电保护器合闸；故障锁定功能，需清除故障后才能上电。

4. 阀值设定：可设定短路、过流、过压、欠压、失压、功率等阀值。

5. 快速保护：短路、漏电、过载、过压、欠压等保护功能在异常情况下迅速切断电源。

6. 故障查询与测试：一键查询历史故障源，在线测试不安全用电功能。

7. 手自动切换：支持手动、自动自由切换。

七、制冷系统操作软件

为制冷教学、管理、应用设计的软件，支持在线选型，分析计算制冷系统各组件性能，是制冷实训的好帮手。主要功能包括制冷剂性能数据获得、组件计算、周期分析、系统尺寸获取、过冷温度设定、过热度加载计算等，可应用于高校学习、实训。

八、项目实训内容

1. 制冷工专用工具的使用

2. 气焊焊枪的使用与焊接

3. 空调制冷系统的保压、检漏与制冷剂加充

4. 空调控制电路电气故障考核、故障分析与故障排除

5. 遥控失灵：将故障开关K1断开，即接收头信号不能送到主板

6. 遥控失灵：将故障开关K2断开，即接收头无直流5V电源提供

7. 整机不工作：将故障开关K3断开，即电源变压器无交流12V电源输出

8. 整机不工作：将故障开关K4断开，无直流12V电源输出

9. 整机不工作：将故障开关K5断开，无直流5V电源输出

10. 内风机不转：将故障开关K7断开，无风机工作电源输出或电机损坏

11. 空调不制热：故障开关K8断开，电磁阀无电源不制热

12. 空调不工作：将故障开关K9断开，晶振不工作

13. 峰鸣器无声：将故障开关K10断开，峰鸣器开路

14. 冰箱制冷系统的保压、检漏与制冷剂加充

15. 冰箱抽真空实训

16. 冰箱控制电路电气故障考核、故障分析与故障排除

17. 制冷剂加注过程方法
