可编程控制器综合实训装置：开启电气控制实训新篇章

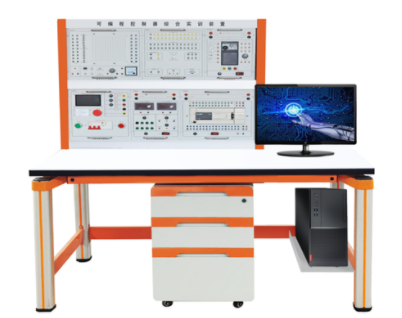

KCPLC-023B型可编程控制器综合实训装置

在职业教育蓬勃发展的今天，可编程控制器综合实训装置应运而生。它依据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》以及教育部相关规划要求精心研发，旨在为高职院校、职业学校等培养专业人才提供有力支持。

一、产品概述

可编程控制器综合实训装置适用于多个专业和课程的教学与技能实训，包括机电设备安装与维修、电气技术应用等专业，以及《可编程控制器技术》《变频调速技术》等课程。同时，它也适合技工学校、职业院校等机构进行PLC实操和技能鉴定考核。

二、特点

1. 模块化设计与安全布局：电气控制线路元器件均安装在模块上，并通过安全插座引出接线端子。高低压分别采用不能互插的安全插座进行布局，降低器件损坏风险，保障学生安全。

2. 便捷操作与功能扩展：操作台只需三相四线交流电源即可投入使用。插拔式安全导线连接实验，操作简便，元件更换便捷，易于扩展功能或开发新的实训项目。

3. 节约空间与成本：占地面积小，节约实训用房，减少基建投资，经济效益显著。

三、技术参数

1. 输入电源：380V±10％ 50Hz；

2. 容量：<1000VA；

3. 工作环境：温度-10℃～+40℃，相对湿度＜85％（25℃），海拔＜4000m；

4. 外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；

5. 安全保护措施：具备接地保护、漏电过载过流保护功能及智慧用电安全控制系统。

四、设备组成

（一）实训桌

采用工业铝型材立柱支撑，端部可安装调节脚，方便高度调节。主体结构通过C字形铝压成型构件联接，台面高度约750mm，桌面采用高密度层压板封边，底部装有导向轮，方便移动。

（二）实训储物柜

封闭式结构，表面静电喷涂，配有承重型卡扣式三节轨和万向带刹车脚轮，方便物品存储与移动。

（三）电脑桌

钢铝结构，装有万向轮，配备黑色钢质网孔电脑后靠、键盘托、主机支架，满足电脑操作需求。

（四）学生凳

凳腿和拉管采用方管，凳面采用刨花板贴木纹纸，金属部件经防锈处理，采用高压静电喷塑，颜色为灰色，美观耐用。

五、实训项目

（一）PLC可编程控制器基础电路实训

涵盖逻辑功能测试、定时器计数器功能测试、跳转分支功能训练等基础项目，帮助学生掌握PLC的基本编程和控制功能。

（二）高级综合电气实训

包括触摸屏相关实验、PLC控制电动机的各种操作以及变频器的多种调速控制，提升学生的综合应用能力和解决实际问题的能力。

可编程控制器综合实训装置以其科学的设计、完善的功能和可靠的安全保护，为电气控制领域的职业教育提供了理想的实践平台，助力学生在PLC技术和电气控制领域深入探索，为未来的职业生涯打下坚实的基础。
