PLC控制机电技术技能实训考核装置：机电专业实践教学的得力助手

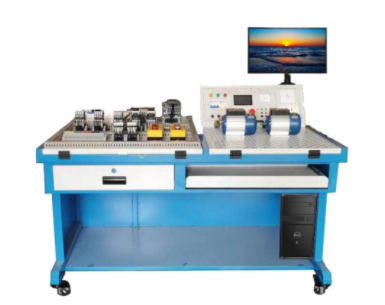

KCWDG-02M型PLC控制机电技术技能实训考核装置

在机电一体化技术迅猛发展的当下，PLC控制机电技术技能实训考核装置成为了职业院校机电专业实践教学的重要组成部分。它为学生提供了一个真实的电气控制系统搭建、调试与运行环境，帮助他们深入理解PLC在机电控制中的应用，掌握电机控制电路的设计与实施，以及提升对工业电气设备的操作与维护能力。

一、设备概述

PLC控制机电技术技能实训考核装置采用坚固的钣金和木柜结构，整体尺寸为1200mm×850mm×1000mm（±10mm），为各种电气元件和实训模块提供了宽敞稳定的空间。设备配备三相AC 380V ±10% 50HZ三相五线电源输入，具备漏电保护、过载保护和电路保护功能，确保实训过程中的安全。

二、设备特点

1. 灵活的实训项目组合：根据教学和实训需求，选择不同的电气元件和模块，可组合出多种课程模块和实训项目。

2. 元件可重复使用：实训完毕后，元件可从设备上拆下并集中保管，减少损坏和丢失的风险。

3. 安全保护机制完善：配备漏电保护、过载保护和电路保护，保障人身和设备安全。

三、设备技术指标

1. 外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2. 设备的材料：钣金、木柜结构；

3. 电源：

• 输入：三相AC 380V ±10% 50HZ 三相五线 ；

• 固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

四、典型实训项目

1. 电动机控制电路实训：包括电动机点动与连续转动、正反转控制、多地控制、降压启动控制等多种电路连接实训。

2. PLC控制电机实训：涵盖PLC控制的三相异步电动机正反转、Y-△启动、降压启动、能耗制动等控制项目。

3. 变频器应用实训：涉及变频器功能参数设置、报警与保护功能、多段速度选择调速、外部端子点动控制等。

五、设备配置

实训考核装置包含实训装置平台、电气元件、实训电机、实训用线、常用工具、网孔板、工具箱、实验说明书和配套教学资源等。其中，平台采用钢结构，符合环保要求，容量小于1.5 kVA。

六、考核平台电气安装板配置

电气安装板上配备空气开关、熔断器座、PLC主机、变频器、交流接触器、热过载继电器、按钮盒、电源指示灯等元件，提供完整的电气控制功能。

PLC控制机电技术技能实训考核装置以其完善的功能、灵活的配置和可靠的安全保护，为机电专业学生提供了一个理想的实践平台，助力他们在PLC控制和电机技术领域深入探索，为未来的职业生涯打下坚实的基础。
