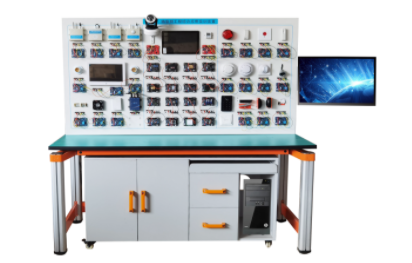

KCWLT-03型物联网综合应用实训系统（Zigbee）
在物联网技术蓬勃发展的今天，物联网综合应用实训系统应运而生，为物联网教学与实践提供了全方位的解决方案。该系统集核心网关区、基础实验区、环境检测区、家电控制区、远程抄表区、视频监控区、家居安防区等多功能区域于一体，配备丰富的硬件资源和完善的软件支持，满足物联网工程专业人才的培养需求。
一、核心网关区：强大的数据处理与管理中枢
核心网关区作为整个实训系统的指挥中心，采用目前市场上主流的i.MX6处理器，具备图像硬件加速器与原生千兆以太网，ARM® Cortex™-A9架构，主频高达1GHz，搭配1GB的DDR3内存和8G的EMMC存储，确保系统能够高效稳定地运行大型物联网应用。配备i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供稳定的电源支持。
显示设备采用10.1寸电容触摸屏，提供直观清晰的操作界面。接口资源丰富，包括3个UART接口（1个用于调试终端，2个做其他用途）、千兆以太网接口（传输速率10M/100M/1000Mb/s）、500W CMOS摄像头接口、LVDS接口、4个USB HOST接口、1个USB OTG接口、SD Card接口、音频耳机接口、MIC接口、板载3G、WIFI、蓝牙模块、ZIGBEE模块、VGA接口、1个RS485接口、1个CAN总线接口、HDMI接口以及板载JTAG调试接口，满足各种外设连接需求。此外，板载陀螺仪传感器为系统的扩展应用提供了更多可能性。
二、基础实验区：多元化的物联网技术实践平台
基础实验区为学生提供了丰富的实验模块，涵盖多种物联网关键技术，是进行物联网基础实验和创新实践的重要平台。
Zigbee模块
标配16个CC2530模块，内置增强型8位51单片机和RF收发器，含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等，符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M，无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右，具有片内128/256K的可编程Flash和8K的RAM，工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能。
传感器模块
包括二氧化碳传感器、光照强度传感器、声响/光敏传感器、大气压力传感器、粉尘传感器、紫外线传感器、红外对射传感器、雨雪传感器、磁场强度传感器、热释红外传感器、广谱气体传感器、干簧门磁/霍尔开关传感器等，涵盖多种感知功能，满足不同环境监测和智能控制实验需求。
RFID模块
涵盖125KHz低频模块、13.56MHz高频模块、900MHz超高频模块、2.4GHz有源读写模块，支持多种RFID技术标准，如ISO18000-2、ISO14443、ISO18000-6C等，可实现不同距离和应用场景的RFID读写功能，配套相应的标签卡，方便学生进行各种RFID实验。
舵机模块
配备3个舵机模块，电源DC12V，工作电流小于0.5A，工作温度范围0~85度，可应用于智能控制和自动化实验项目。
三、环境检测区：精准的环境数据采集与分析
环境检测区配备工业级二氧化碳传感器、工业级大气压力传感器、工业级光照强度传感器、工业级温湿度传感器以及Zigbee模块，能够对环境参数进行精确测量和实时监测，为智能环境控制和数据分析提供可靠依据。
四、家电控制区：智能家居应用的实践基地
家电控制区包含Zigbee模块、迷你小型高清HDMI高清电视机、WIFI插座、风扇、电动窗帘、电灯、路由器等设备，模拟智能家居环境，实现对家电设备的智能化控制和管理，让学生亲身体验物联网技术在家居生活中的应用。
五、远程抄表区：智能计量与数据传输的探索
远程抄表区由Zigbee模块和智能电表组成，模拟远程抄表系统，实现对电表数据的自动采集和无线传输，有助于学生了解智能计量和远程数据传输的技术原理和应用方法。
六、视频监控区：实时监控与安防保障
视频监控区配备高清WIFI摄像头，具备丰富的功能和良好的性能，支持WIFI无线网络连接，可实现远程监控、移动侦测、夜视等功能，为物联网安防应用提供实践支持。
七、家居安防区：全方位的安全防护体系
家居安防区包含多个Zigbee模块以及报警灯、幕帘型红外探测器、紧急按钮、震动传感器、燃气探测器、吸顶式红外入侵探测器、烟雾探测器、水浸探测器、门禁一体机、门禁阴极锁、开门开关、门磁开关、红外对射入侵监测模块等安防设备，构建了一个全方位的家居安全防护体系，让学生深入了解物联网在安防领域的应用。
八、软件资源：完善的系统支持与开发环境
物联网综合应用实训系统配备物联网教学科研平台V1.5软件，内核基于Linux3.0.35，操作系统为Android 4.4.4，提供丰富的驱动支持，涵盖显示、触摸、多媒体、传感器、网络、总线、音频等各个方面，确保系统稳定运行和功能拓展。
数据传输单元通过Zigbee实现无线传感网，采集传感器数据上传至智能网关，基于Z-Stack2007协议栈组网，支持IAR 51集成开发环境的工程仿真调试，兼容tinyOS和contiki OS操作系统，并支持基于IPV6协议栈进行组网，为学生提供了完善的物联网开发环境。
物联网综合应用实训系统以其全面的功能、丰富的资源和灵活的配置，为物联网专业学生提供了一个理想的实践平台，助力他们在物联网技术的海洋中探索前行，为未来的职业发展打下坚实的基础。
