可编程控制器实验箱

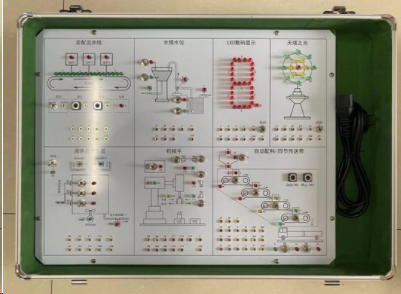

SKC-MG3型可编程控制器实验箱

一、产品特点

1. 一体化实验平台：本实验箱集可编程逻辑控制器、编程软件、模拟控制实验板及实物等于一体，为各类院校实验室建设提供全面解决方案。学生可以在实验箱上直观地进行PLC的基本指令练习和多个实际应用的模拟实验，所有实验均配备组态图进行动态跟踪，提升学习效果。

2. 便捷的结构设计：采用高强度铝合金保护箱结构设计，便于移动和携带，使用方便，适合实验室和课堂教学的多种场景。

3. 双面板高效利用空间：实验箱内部采用双面板设计，充分利用内部空间，为学生提供更多样化的实验项目，满足不同课程和技能训练的需求。

二、技术参数

1. 输入电源：单相三线AC220V±10% 50Hz

2. 工作环境：温度范围-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 供电与电源：实验箱采用单相AC220V供电，并提供实训所需的＋24V/1A直流电源，确保实验设备稳定运行。

4. PLC配置：主机采用西门子S7-200 SMART主机CPU CR40 PLC主机，集成24路数字量输入/16路数字量输出，配备RS-485和以太网通信口，同时提供PLC编程线缆和编程软件，满足现代自动化控制教学需求。

5. 实验导线：根据不同实验项目，配备多种长度的实验连接线。导线采用弹性铍轻铜裸露结构连接线，确保实验的安全性和合理性，延长使用寿命。

三、实验项目

1. 基本指令编程练习：帮助学生熟悉PLC的基本指令集，掌握编程基础。

2. 十字路口交通灯控制：模拟交通灯控制系统，掌握时序控制和逻辑控制。

3. 步进电机运动控制：通过实物实验，学习步进电机的控制原理和编程方法。

4. 三层电梯控制系统的模拟：模拟电梯控制系统，掌握多层逻辑控制和信号处理。

5. 自动售货机的模拟控制：模拟自动售货机的操作流程，学习输入输出控制和条件判断。

6. 天塔之光模拟控制：通过模拟天塔之光的控制，学习灯光控制和时序编程。

7. LED数码显示控制：学习数字显示控制，掌握数据输出和显示编程。

8. 水塔水位控制模拟：模拟水塔水位控制系统，学习液位控制和反馈调节。

9. 装配流水线的模拟控制：模拟装配流水线的生产过程，掌握生产线控制和协调。

10. 液体混合装置控制的模拟：模拟液体混合装置，学习比例控制和混合编程。

11. 机械手动作的模拟：模拟机械手的动作控制，学习机械臂控制和运动编程。

12. 自动配料系统控制的模拟：模拟自动配料系统，学习配料控制和重量调节。

13. 四节传送带的模拟：模拟传送带系统，学习传送控制和物流编程。
