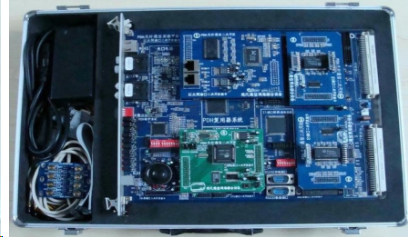

一、产品特点
1.完整的光纤通信传输系统解决方案：SDH光纤通信网络实验平台具备完整的光纤通信传输系统解决方案，具有光口保护和网络保护功能，提供E1和以太网数据接口业务通道，支持以太网业务互通和网管接口软件，可构建计算机网络实验系统和SDH广域网络。
2.丰富的实验功能：除了常规SDH网络实验外，还能通过SDH光纤通信网络实验平台进行多个以太网互联构建二层专用网络的实验，以及多个路由器网络通过SDH设备互联构建广域网络的实验。
3.电路功能模块化：SDH光纤通信网络实验平台的电路功能采用模块化设计，方便结合理论与实践，适合本科生、研究生进行课程实验、毕业设计和项目二次开发。
4.系统集成度高：该实验平台集群路单元、时钟单元、交叉单元、光通信信道编解码等功能于一体，提供2路SDH光接口（FC/SC类型），支持1+1光纤线性保护，光线路速率为155Mbps，传输距离不少于50km，波长1310nm/1550nm。
5.强大的光通信能力：SDH光纤通信网络实验平台具备8个E1传输通道，接口符合G.703建议，码型为HDB3码，支持75Ω非平衡或120Ω平衡方式阻抗。
6.完备的告警与监控功能：具备完备的告警功能，可监控对端系统的实时状态。
7.误码仪实验功能：方便进行光器件测试。
8.模块化二次开发板卡：接口全开放，支持实验系统之间的组网通信或语音通话。
9.二次开发支持：能进行E1接口模块、公务电话接口模块、网管接口模块、光通信信道编解码模块、SDH光网络架构等二次开发，提供底层命令配置软件。
10.SDH网管软件：可根据学校需求提供，支持相应配置实验。
11.商用设备结构：采用商用设备的6U板卡结构，既可单板实验，又可插入业务槽联机使用，成为完整的商用设备。
12.模块化设计：便于学生理解真实商用设备，布局美观，结构紧凑，易于插拔，提供大量FPGA、CPLD、MCU等资源供二次开发。
13.用户友好的操作界面：采用JAVA界面视图，直观友好，主要操作界面采用功能导航树方式，提供设备配置、管理和维护功能。
二、技术参数
输入电源：单相三线AC220V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
PLC配置：西门子S7-200 SMART主机CPU CR40 PLC主机，集成数字量I/O，RS-485和以太网通信口，配套PLC编程线缆、编程软件
实验导线：根据不同实验项目，配备不同长度的实验连接线，导线采用弹性铍轻铜裸露结构连接线
三、实验项目
（一）SDH观察实验
SDH实验设备认知：了解设备硬件结构及功能，熟悉网管系统软件中各项菜单的作用，掌握主要菜单功能的使用。
SDH低阶通道开销字节观察实验：通过传输设备的连接，在SDH帧结构分析软件上分析SDH的低阶通道开销。
SDH段开销字节观察实验：通过传输设备的连接，在SDH帧结构分析软件上分析SDH段开销字节。
（二）光传输实验
无光检测输出保护实验
光纤自动倒换测试实验
差分信号观测实验
光传输段开销实验
光传输通道开销实验
光传输工程维护实验
（三）SDH系统测试实验
SDH段开销测试实验：OFS测试实验、B1误码实验、B2误码实验、M1误码实验、J0模式实验
SDH通道开销测试实验：B3误码实验、C2字节实验、G1字节实验、J1字节实验、V5字节实验、J2字节实验
SDH维护测试实验：光口向线路侧环回实验、光口向设备侧直接环回实验、光口向设备侧间接环回实验、E1信号向外环回实验
SDH业务成环开通实验：在成环模式下，公务通路建立实验、PP保护倒换实验、SNCP保护倒换实验
（四）光口板测试实验
SDH光纤传输衰减测试实验
（五）公务接口实验
SDH公务接口实验：电话接口认知实验、电话接口指标测试实验
（六）SDH光通信开发平台实训与二次开发
SDH帧的复用与定位项目：通过传输设备的连接，在SDH帧结构分析软件上分析2M信号的复用及定位。
SDH高阶通道开销字节开发项目：通过传输设备连接，在SDH帧结构分析软件上分析SDH高阶通道开销。
设备数据配置项目：掌握在中创建拓扑，掌握网络拓扑的创建。
SDH网同步配置项目：开发SDH网络时钟配置。
SDH传输作为承载的程控项目：SDH接入中的程控交换二次开发实验设备，利用两台设备进行链型无保护传输，完成程控交换与SDH链路项目开发。
SDH传输作为承载的宽带设备项目：SDH接入宽带设备，利用两台设备进行链型无保护传输，完成宽带设备项目开发。
SDH业务配置项目
SDH链型/环型组网配置项目：通过两台设备配置，实现链型组网，模拟链型无保护组网；通过对三台设备配置，实现环型组网，模拟环型保护组网。
SDH网络性能项目：通过两台设备进行SDH网络的误码性能，抖动性能及延时特性的测试。
SDH单向/双向通道项目：通过对传输光口设置，实现A口、B口二纤通道保护机制，体会SDH的先进性。
SDH自愈网项目：通过三台设备实现自动线路保护倒换，了解1+1及1+n结构。
SDH设备告警项目：通过网管系统软件观察SDH网络故障，了解设备各个告警信号的产生与含义。
SDH公务接口盘硬件/软件二次开发
中继2M信号二次开发
