工业自动化及电气控制综合实训装置

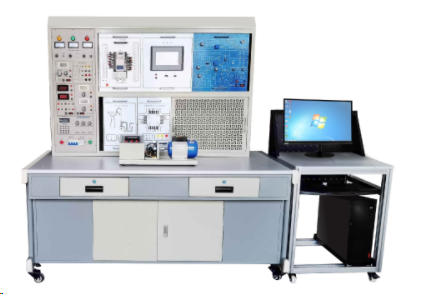

KCBC-08E型工业自动化及电气控制综合实训装置

一、产品概述

工业自动化及电气控制综合实训装置结合我国工业自动化应用技术及器件技术的发展，充分考虑实用性与先进性。采用模块式结构，包含PLC主机挂箱、变频器挂箱、触摸屏挂箱等组件，支持PLC基础与综合实训、变频器操作与通讯实训、触摸屏应用实训等项目，贴合工业自动化发展潮流。

二、产品特点

1. 模块式结构：挂箱更换便捷，便于组织多样化实训项目及拓展新功能。

2. 综合技能训练：适用于就业前及岗前培训，满足高级工技能培训与考核需求。

3. 工程项目实践：支持小型工程项目的设计、选型、调试与模拟操作。

4. 资源丰富：仅需三相四线交流电源即可启用，实训内容丰富，节省空间。

5. 安全保障：配备电压型与电流型漏电保护器，及单片机监控的过载短路保护功能。

三、技术性能

1. 输入电压：三相四线制～380V±10% 50Hz

2. 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

3. 装置容量：＜1.5KVA

4. 外形尺寸：2500mm×700mm×1680mm

四、装置配备

（一）电源、信号源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝合金面板，提供交流电源、直流电源、信号源、测试仪表及安全保护功能。

1. 主控功能板：三相四线电源输入，通过漏电保护器接通总开关，由接触器通过启动、停止按钮进行操作。设有450V指针式交流电压表三只，指示电源输入的三相电源电压。实验室智慧用电安全控制系统，具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能，支持无线4G和有线以太网与手机APP和PC端云平台通讯。

2. 直流电源：一路0-30V连续可调直流电源，内置继电器自动换档，多圈电位器连续调节，具有预设式限流保护功能，最大电流2A。提供±12V、+5V、+24V直流稳压电源，均有短路保护功能。恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路、短路保护功能。

3. DDS功率型函数发生器/频率计：采用DDS产生高精度正弦波、方波和三角波，大屏幕LCD显示输出频率、波形，衰减值。正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。频率范围0.1HZ~3MHz，采用键盘直接输入数字设定频率。输出幅度采用电位器调节，正弦波输出具有20db、40db衰减。方波占空比可调，调节范围1%-99%，方波和三角波采用TTL电平输出。频率计最高测量范围100MHz，自动换档。

（二）实训桌

铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，设有抽屉和元器件储存柜。

（三）实训组件

1. PLC实训组件：配置三菱FX3U-48mR主机，集成数字量I/O，FX2N-485BD通讯模块，FX0N-3A模拟量模块，SC-09通讯编程电缆及输出转接口、开关等。

2. PLC实训模拟单元：包含抢答器、音乐喷泉、装配流水线、十字路口交通灯等实训模块，覆盖条件判断、循环、顺序控制等教学目标。

3. 变频器实训挂箱：配置三菱FR-D720S/0.4KW变频器，带有RS485通讯及BOP操作面板。

4. 触摸屏实训挂箱：7英寸，256色，掌握PLC通信及触摸屏功能实现。

5. 网孔板及器件：420mm×600mm网孔板，配备交流接触器、时间继电器、按钮、热继电器、断路器、接线排等器件。

6. 电机导轨及光码盘测速系统：含光码盘测速系统、导轨。

7. 工控组态软件：支持组态棒图编辑与实训动态跟踪教学。

8. PLC仿真实训软件：虚拟环境显示PLC状态，编程训练与程序测试。

9. 交流伺服电机及控制系统：功率600W，绝缘等级B级。

10. 高压无刷直流电机及控制系统：功率130W，绝缘等级B级。

11. 交流电机：380V Y/△接法。

12. 传感器实训挂箱。

13. 电力电子实训挂箱。
