船舶电工工艺和电气测试技能实训装置

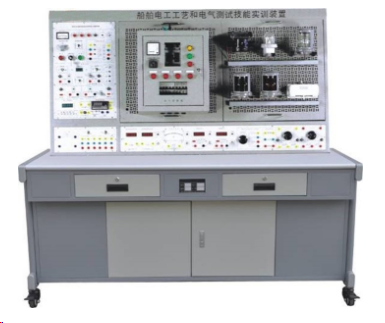

KCCBK-03型船舶电工工艺和电气测试技能实训装置

一、产品概述

船舶电工工艺和电气测试技能实训装置依据《海船船员适任考试与评估大纲》设计，针对船员实操技能要求，可完成操作级轮机管理人员的《船舶电工工艺和电气测试》培训及技能评估，适用于船舶类专业实训教学及技能考核。

二、技术参数

1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：环境温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 装置容量：＜1.5kVA

三、装置配备

（一）交流电源

1. 提供三相380V交流电源，配1.5kVA三相调压器，输出0～450V及单相0～250V可调电源，设过流保护与指针式电压表。

2. 控制屏侧面设三相四芯电源插座和两路固定交流220V多功能电源插座。

（二）直流电源

1. 提供0～30V、1A可调稳压电源，具有短路保护和自动恢复功能。

2. 高压直流电源两路：220V、0.5A稳压电源及0～250V、3A连续可调稳压电源，设电压输出指示。

3. 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

（三）仪器仪表

1. 真有效值交流数字电压表：0～500V，自动切换，精度0.5级。

2. 真有效值交流数字电流表：0～5A，自动切换，精度0.5级，超量程报警。

3. 直流数显电压表：0～600V，四档切换，精度0.5级，超量程报警。

4. 直流数显毫安表：0～2000mA，三档切换，精度0.5级，超量程报警。

5. 功率、功率因数表：测量有功功率、无功功率、功率因数及负载性质，可存储15组数据。

6. 提供三刀双掷、三刀三掷转换开关及能耗制动、反接制动电阻各一组。

（四）实训组件及元器件

1. 网孔实操板：不锈钢网孔板，用于学生自行布局、安装、调试电路，培养动手能力。

2. 实训元器件：时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。

3. 实训组件：含电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板。

4. 配备指针电流表、电流互感器、电磁制动器、小型电气控制箱、焊接线路板元器件、万能线路板、刷形转换开关、船用电缆连接附件、船用灯具及开关等。

（五）电机

1. 船用三相鼠笼式异步电机

2. WDJ15直流他励电动机

3. WDJ24三相鼠笼式异步电动机

（六）仪器及工具

便携式数字万用表、兆欧表、电烙铁、检修专用工具等。

四、实训项目

1. 万用表的使用

2. 电子元器件的检测

3. 多用钳形电流表的使用、仪表符号的认识

4. 交流电压表、电流表、功率表的使用

5. 直流电压表、电流表的使用

6. 便携式兆欧表的使用

7. 交流继电器、热继电器、时间继电器等的拆装和组装

8. 温度继电器、接触器的维护、参数调整

9. 测量电磁制动器间隙的方法

10. 电子线路板焊接

11. 电机多种控制线路的安装

12. 电气控制箱的维护与保养

13. 船用电机的维护和保养

14. 直流电机的电刷与换向器的调整与维护

15. 电缆的使用

16. 船用照明设备的维护（船用灯具的检修）

17. 船用基本照明线路的接线

18. 船用电缆的选用、切割、端头连接

19. 电缆绝缘故障的查找
