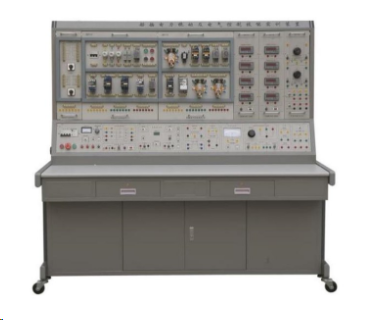

一、产品概述
本实训装置专为职业院校“船舶电气自动化”“船舶机电”等专业设计，适用于《电机拖动基础》《工厂电气控制》《船舶电力拖动》和《船舶电气》等课程。它涵盖电机电力拖动、低压电气控制、船舶甲板机械控制等内容，是船舶轮机工程专业实训与电气工程技术人员培训的理想设备。
二、技术参数
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：≤1.5kVA
重量：300kg
三、基本配置及功能
（一）电源控制屏
采用铁质双层亚光密纹喷塑结构，铝制面板，包含以下部分：
交流电源部分 ：提供三相380V交流电源，配备1.5kVA三相调压器，输出0～450V及单相0～250V可调电源，设有过流保护与声光告警。控制屏供电由启、停按钮控制，配有急停按钮和指针式交流电压表。
高压直流电源 ：提供220V、0.5A稳压电源及0～250V、3A可调稳压电源，各一路，具有短路、过压、过流保护。
电阻 ：提供75Ω/75W启动电阻三只，三相绕线转子异步电动机调速电阻一套，500Ω/25W可调电阻两只。
开关 ：配备三刀三掷转换开关一只。
电流表 ：0-5A指针式交流电流表一只，带超量程告警。
变压器及整流电路 ：控制变压器、电流互感器、整流及滤波电路各一只。
控制屏其它设施 ：正面设不锈钢管挂置实训组件，凹槽底部及两侧设有多种电源插座。
（二）实训桌
钢质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，抽屉用于存放工具和资料，底部装有四个万向轮，便于移动。
（三）实训挂板及挂箱
DDT11船舶电气控制组件（一） ：凸轮开关2只，模拟船舶主令控制器。
DDT12船舶电气控制组件（二） ：按钮2只、二位旋钮2只、指示灯4只。
DDT13船舶电气控制组件（三） ：按钮4只、空气开关1只、热过载继电器2只、时间继电器2只、交流接触器2只、熔断器多只。
DDT14船舶电气控制组件（四） ：行程开关4只、热过载继电器1只、时间继电器1只、交流接触器4只、辅助触头4只、中间继电器3只。
DDT15船舶电气控制组件（五） ：时间继电器2只、电流继电器3只、电压继电器1只、交流接触器1只、中间继电器2只。
DDT31交流数字电压、电流表 ：直流数字电压表1只，测量范围0-500V；直流数字电流表3只，测量范围0-5A。
DDT32交流参数表 ：智能功率、功率因数表1只，交流数字电压表1只，交流数字电流表2只。
DDT41三相可调电阻（一） ：三组900ΩX2/1.3A磁盘电阻。
DDT42三相可调电限（二） ：三组900ΩX2/0.41A磁盘电阻。
DDT43可调电阻及开关 ：90ΩX2/1.3A与900ΩX2/0.41A磁盘电阻各一组，双刀双掷、三刀三掷转换开关各一只。
DD03-3不锈钢电机异轨、光码盘测速系统 ：含日本欧姆龙1024增量式光电编码器及转速表。
（四）电机
直流并励电动机 一台
直流并励电动机（平底座） 一台
校正直流测功机 一台
三相鼠笼异步电功机 一台
三相线绕式异步电动机 一台
三速异步电动机 一台
（五）实训连接线及配件
采用高可靠护套结构手枪插连接线，内含无氧铜多股线，外包丁晴聚氯乙烯绝缘层，插头为实芯铜质件外套铍轻铜弹片，确保接触安全可靠。
四、实训项目
（一）船舶电力拖动部分
他励直流电动机的起动和反转
直流他励电动机的制动
直流他励电动机的调速
直流他励电动机的机械特性
三相异步电动机的起动和调速
三相异步电动机的机械特性
三相异步电动机的反转与制动
（二）船舶电力拖动低压电气控制
三相鼠笼异步电动机的全压起动控制
三相鼠笼异步电动机的降压起动控制
三相绕线转子异步电动机的起动控制
三相异步电动机制动控制
三相异步电动机调速控制
（三）船舶甲板机械电力拖动控制
锚机的电力拖动与控制
锚机控制线路
直流电动起货机控制线路
交流电动起货机控制线路
电动液压起货机控制线路
