船舶绞缆机电气控制技能实训装置

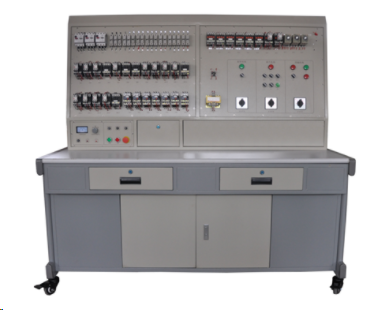

KCCBK-06型船舶绞缆机电气控制技能实训装置

一、产品概述

船舶绞缆机电气控制技能实训装置是专为职业院校船舶电气、船舶电气自动化、船舶机电及相关专业的实训教学和技能培养而开发的。它也适用于各职业鉴定站，作为船舶电气控制方面的培训和考核设备。该装置采用工业通用电器，能够满足课程演示、电气控制操作以及船舶电气维修培训等多种需求。

二、技术参数

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度范围从-10℃到+40℃，相对湿度小于85%（在25℃时），海拔高度低于4000米

3. 装置容量：小于1.5kVA

三、基本配置

1. 电源控制部分 ：提供三相交流电源，配备漏电保护功能，同时设有一只指针式交流电压表，用于指示三相电网的线电压。

2. 仪表测量部分 ：包括一只交流电压表和一只交流电流表，用于对控制线路进行测量。

3. 船舶绞缆机电气控制线路 ：提供控制回路所需的全套元器件，如按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等。

4. 故障设置与排除箱 ：由“故障设置区”、“故障排除区”和“故障指示区”组成，能够灵活设置各种故障，并在故障排除后自动指示排除情况。

四、实训项目

1. 熟悉船舶常用低压电器的结构与原理 ：通过实际操作和观察，深入了解船舶常用低压电器的内部结构和工作原理，为后续的学习和实践打下坚实基础。

2. 船舶绞缆机电气控制线路的分析与调试 ：对船舶绞缆机的电气控制线路进行详细分析，并通过实际操作进行调试，掌握电气控制线路的工作原理和调试方法。

3. 船舶绞缆机电气控制线路的故障检测 ：学习如何使用各种检测工具和方法，对船舶绞缆机电气控制线路进行故障检测，快速准确地定位故障点。

4. 船舶绞缆机电气控制线路的故障排除 ：在检测到故障后，运用所学知识和技能，及时有效地排除船舶绞缆机电气控制线路中的故障，恢复设备的正常运行。
