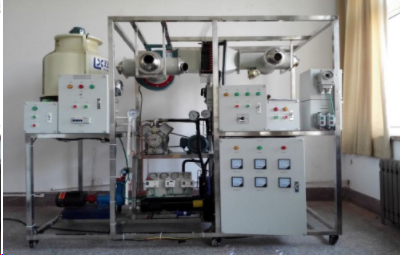

KCCBK-07型船舶空调技术实训系统
一、产品概述
船舶空调技术实训系统依据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》及教育部相关教学要求开发。它将船舶空调系统微型化，保留完整性和合理性，适用于职业及本科院校的教学与实训，帮助学生掌握中央空调技能知识。
二、产品特点
（一）全实物化实训教学
系统可演示夏季制冷循环和冬季制热循环，关键部件配置温度测量点，便于观察系统工作状况和参数变化，配备辅助配置，全面掌握中央空调技能知识。
（二）多种控制方式
具有电力拖动控制、自动控制和手动控制方式，配备温度传感器及采集仪表，满足不同教学和实训需求，提升学生对系统的综合掌控能力。
三、技术参数
| 参数名称 | 参数值 |
|---|---|
| 电源 | AC 220 V±10% 50Hz |
| 最大供冷量 | 7.5kW |
| 最大输入总功率 | 6.5kW |
| 循环风量 | 700m³/h |
| 制冷剂 | R22 |
| 漏电动作电流 | ≤30mA |
| 安全保护措施 | 过压、过流、过载、漏电、接地四种保护措施 |
| 外形尺寸 | 220cm×70cm×180cm |
| 实验台控制智能模块工作电源 | 额定电压AC220V |
| 实验台控制智能模块功耗 | 正常监视状态≤2W，报警状态≤2.5W |
| 实验台控制智能模块监控报警范围 | 过压（115%）、欠压（80%）、过流、电流（50~1000mA） |
| 实验台控制智能模块温度报警范围 | 50-120度 |
| 实验台控制智能模块漏电报警范围 | 50-1000mA |
| 实验台控制智能模块漏电报警通道 | 1路 |
| 实验台控制智能模块温度报警通道 | 4路 |
| 实验台控制智能模块电流检测通道 | 1路 |
| 实验台控制智能模块电压检测通道 | 3路 |
| 实验台控制智能模块报警方式 | APP远程报警触点容量AC 220V/3A ，DC 30V/3A |
| 实验台控制智能模块通讯接口 | 通讯/GPRS通讯(选配)有效通讯距离≤1km |
| 实验台控制智能模块传感器 | 电流互感器及电流互感器：2000:1，温度传感器：100K特性热敏电阻 |
| 实验台控制智能模块功能显示 | 可显示电压、电流、功率 |
| 实验台控制智能模块无线传感器电压 | 3.6V |
| 实验台控制智能模块待机电流 | 20MA |
| 实验台控制智能模块报警电流 | 250MA |
| 实验台控制智能模块低压报警 | 30天 |
| 实验台控制智能模块通信方式 | GSM |
| 实验台控制智能模块接收灵敏度 | -129dBm |
| 实验台控制智能模块无线标准 | 内置无线网络信号发射，可连接4G网络 |
四、装置配置
（一）空调系统组成
由蒸发器、送风机、控制电路、主风管、分歧风管、仪表、主风阀、出风阀、过滤器组成，形成集中式送系统，为区域提供处理过的空气。
（二）实训平台
钢式结构，坚固美观，配有四个万向轮，便于移动和固定，适应不同教学场景。
（三）实训装置组件
包括控制台、水冷制冷机组、风机管道、管道调节阀门、主机实训模块、连轴式冷却水泵、冷却塔、温度和压力传感器等，全面涵盖空调系统关键部件，满足实训需求。
（四）电源控制部分
交流防爆电源，提供三相交流电源，可由电源总开关控制，配有指针式交流电压表，指示输入三相电网电压值，确保电源稳定。
（五）防爆测量仪表
配备指针式电压表、防爆电流表、真空压力表、防爆开关旋钮和指示灯，实现对电压、电流、压力等参数的准确测量和设备状态的直观显示。
（六）水冷制冷机组
由3P半封闭式制冷压缩机、风冷冷凝器、视液器、干燥过滤器等组成，确保制冷系统的高效运行。
（七）冷却水系统
包含连轴式冷却水泵、海水冷却器、冷却塔和阀门，负责冷却水的循环和温度调节。
（八）冷却水泵
电压380V，功率0.55KW，离心式设计，采用机械密封连轴式连接，提供稳定的冷却水循环动力。
（九）数显温度表
采用NTC传感器，测量范围-50～150℃，精确监测系统温度变化。
（十）加热供暖系统
通过两组管道加热装置为空气加热，在寒冷环境中提供暖气，确保系统在不同季节的正常使用。
（十一）集中式送风管道
包括钢制送风管道、离心送风机、风量调节阀和手动不锈钢出风口，实现空气的均匀分布和流量调节。
（十二）系统保护
制冷泄压装置和高低压力保护器，自动调节系统压力，保护压缩机，确保系统安全运行。
（十三）制冷/空调系统操作软件
单机版软件，支持制冷系统组件的模拟运行、参数计算和性能分析，辅助教学和实训，提升学习效果。
