模电数电技术实验台

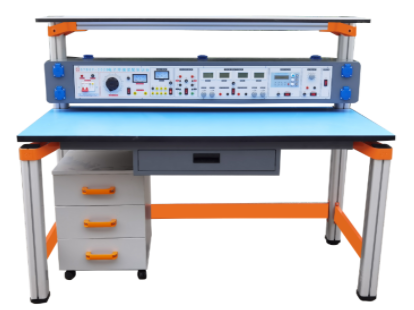

KCDBH-888G型模电数电技术实验台

一、产品特点

模电数电技术实验台具备完善的安全保护措施与齐全的功能。实验桌中央配备通用九孔万能插件板，其主体由 ABS 注塑而成，表面布有九孔成一组相互联通的插孔，内部嵌有 126 组铜质九孔一体成型嵌件。实验中的弱电模块采用独立封装的透明元件盒，以单一模块形式配合九孔万能插件板，像搭积木一样自由搭建组合电路。元件盒盒体透明，内装元件一目了然，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用压卡式结构，维修拆装便捷。元器件存放于实验桌下边的储存柜内，显著提升管理水平与规划化程度，减轻教师实验准备工作负担。

二、设备技术指标

1. 工作电源 ：单相三线 AC 220V±10% 50Hz

2. 温度 ：－10～40℃；环境湿度：≤90%（25℃）

3. 外形尺寸 ：长×宽×高 = 1600×700×1500㎜

4. 整机功耗 ：≤1.0KW

5. 安全保护措施 ：具备接地保护、漏电保护功能，符合国标标准，采用高绝缘安全型插座及带绝缘护套的高强度安全型实验导线

三、装置结构

装置由实验台主机箱、仪器架、实验桌（装有九孔万能插件板）、移动矮柜、透明创新实验模块、学生凳等组成，支架与桌脚一体，采用铝合金结构，各实验模块可根据实验需求自由组合。

（一）实验主机箱结构

实验主机箱外壳尺寸 146×20×25cm，采用钢质材料双层亚光喷塑结构，内置安全保护、交直流可调实验电源，函数发生器 / 频率计等。

1. 电源及参数

• A 组：0.5KVA 单相 0～250V 输出。

• B 组：低压交流电压 3－24V 分七档可调，最大输出电流 1.5A，电流表指示。

• C 组：低压直流稳压电源，电压 5V，电流 0.5A，电流表指示。

• D 组：双路稳流稳压电源，输出电压 0～30V 连续调节，最大电流 1.5A，每路电源有 0.5 级数字电流表、电压表指示。

• E 组：单相交流市电输出，供用户自备设备使用。

• 输入电源 ：单相三线输入

• 电源输出 ：具备保险丝和漏电保护开关二级保护功能。

2. 功率输出函数发生器

• 采用 DDS 产生高精度正弦波、方波和三角波，LCD 显示输出频率、波形，衰减值。

• 正弦波输出幅度≥10V，输出阻抗 50Ω，失真度 < 1%（0.1HZ - 1KHz）。

• 频率范围：0.1HZ - 3MHz，键盘输入数字设定频率。

• 输出幅度电位器调节，正弦波有 20db,40db 衰减。

• 方波占空比 1%-99% 可调，方波和三角波 TTL 电平输出。

• 频率计最高测量范围 100MHz，自动换档。

3. 单次脉冲 ：每次输出一对正负脉冲。

4. 音频功率放大器 ：输入音频电压≥10mV，输出功率≥1W，音量可调，内有喇叭，用于放大电路扩音及信号寻迹。

5. 外测交直流二用电流表 ：精度 0.5 级，三位半数字式显示，测量范围 0～1000mA。

6. 外测交直流二用电压表 ：精度 0.5 级，三位半数字式显示，测量范围 0～99.9V。

（二）仪器架

仪器架置于实训台顶部，由截面尺寸 70mm×70mm 高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成，外形美观，结构牢固耐用。

（三）实验桌结构

实验桌规格 1600（长）*700（宽）*1400（高），主体结构采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件经机加工、抛丸、喷砂，表面静电喷涂工艺，安装便捷，用户可自行 DIY 组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸 70mm×70mm，四面带槽，槽宽约 8mm，端部配套塑料堵头。桌面采用 25mm E1 级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于 200kg。配备储存柜，存放元件及工具，储存柜底部 4 只高强度万向可制动 PU 脚轮，方便移动。实验桌一桌两座，中央配有通用九孔万能插件板（35cm×90cm），内部嵌有 126 组铜质九孔一体成型嵌件。实验中的弱电模块以独立封装的透明元件盒为单一模块，配合九孔万能插件板自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰，盒体与盒盖采用压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面。

实验桌后面二支截面尺寸 70mm×70mm 桌脚向上延伸，与一次成型铝压铸框架连接构件构成牢固的支架，与主机箱、仪器架、电源控制箱组成完整的实训屏。

（四）透明元件创新模块

元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。

（五）储存柜

配备储存柜，存放实训模块及工具，储存柜底部 4 只高强度万向可制动 PU 脚轮，方便移动。

（六）学生凳

1. 凳腿采用 30×30×1.2mm 的方管。

2. 拉管采用 30×30×1.2mm 的方管。

3. 凳面采用 240×340×25mm 刨花板贴木纹纸，凳高 40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定。

4. 金属部件经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
