智能制造设备安装与调试实训考核平台

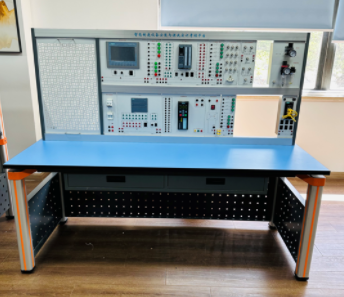

KCNTP-01型智能制造设备安装与调试实训考核平台

一、平台概述

KCNTP-01 型智能制造设备安装与调试实训考核平台是依据 1+X 证书制度试点要求精心打造的，紧密围绕智能制造设备安装与调试职业技能等级证书的职业技能要求、培训内容、考核规范等展开，致力于全面提升院校师生在该领域的教学、培训与考核水平。

该智能制造设备安装与调试实训考核平台的建立，是职业教育模式与评价模式的重大创新，旨在解决职业教育与经济社会发展脱节的问题，有力推动我国职业教育现代化进程，为建设社会主义现代化强国培养大量经得起时代考验的 “大国工匠”，是职业教育改革支持教育深化改革的国家使命，也是社会主义现代化建设人才强国战略的重要布局。

平台围绕智能制造设备安装与调试职业技能等级标准开展教学与培训，通过系统的培训，能够显著提升院校师生对各级别教学、培训与考核要求的理解，增强教师把握技能教学、培训重难点的准确度，打造一支具备先进职业教育理念、掌握前沿技术技能的高素质教学团队。培训中心可承接初、中、高级教学与培训，助力学生迅速掌握先进制造系统中的必备技能，如智能制造设备本体安装、设备编程调试等，培养与企业需求高度匹配的高技能人才。

KCNTP-01 型智能制造设备安装与调试实训考核平台基于西门子全集成自动化 PLC 控制系统开发，突破传统网络教学试验模式，结合当前工业网络结构现状，直观展现 “现场控制层”“过程控制层”“企业管理层” 三个网络层次，使学生深入了解企业网络层次结构。同时，具备挂接其他外围设备的能力，实现工业网络功能。该系统不仅适合作为自动化及网络教学实训系统，还可与子系统配合组成网络化教室，作为教师机使用，具有结构合理、功能完善、可靠性高、性价比高等特点。

平台采用模块化设计，可组合进行初级、中级、高级三个等级的项目实验，依次递进，高级别涵盖低级别技能要求，初级、中级、高级考核桌体结构相同，仅模块选择不同。系统融入了智能制造技术、智能制造拆装技术、机械传动技术、电子电工技术、多种作业技术、智能传感技术、可编程控制技术、计算机技术、串口通信技术、以太网通讯技术等先进制造技术，涵盖智能制造、机械设计、电气自动化、智能传感、智能制造等多门学科专业知识。此外，配套监控摄像头及电子看板、身份信息验证设备、多媒体教学设备等信息化教学考核设备，打造现代化信息化考场，建设示范性技能鉴定考核站点。

二、技术参数

1. 输入电压 ：三相四线（或三相五线）380V±10% 50Hz

2. 工作环境 ：温度范围为 - 10～＋40℃ 相对湿度＜85%（25℃）

3. 外形尺寸 ：约 1600×800×1600mm3

4. 装置容量 ：＜1.5KVA

三、设备组成

1. 实训桌 ：台面板采用 E1 级三聚氰胺复面合成板，厚度约 25mm。以四个工业铝型材立柱为支撑，立柱端部可安装调节脚，便于高度调节，主体结构通过左右各 2 个 C 字形铝压成型构件连接，台面高度约 800mm。桌面板下设支撑框架，截面尺寸为 40×40mm，承受力不少于 300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸 70×70mm，四面带槽，槽宽约 8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C 字形铝压成型构件为左右对称件，经机加工、抛丸、喷砂，表面采用蓝色静电喷涂工艺。

2. 实训电源控制屏 ：采用铁质双层亚光密纹喷塑结构，钢质面板，为实验提供 5 组单相交流电源。

3. 电脑桌 ：由标准 40 型材加中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分，桌腿安装 4 个万向轮，便于移动。

4. 模块配置清单 ：包含三相电源模块、开关量输入模块、直流电源模块、开关量显示模块、PLC 模块一、PLC 模块二、PLC 控制对象模块、触摸屏模块、变频器模块、数字孪生模块、以太网交换机模块、电控电磁阀模块、气路并联模块、气源处理模块、网孔板模块等，各模块功能如下：

• 三相电源模块 ：G12SS，包含智能电源管理系统，具备过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能，配套 PC 端和手机端软件。

• 开关量输入模块 ：G13DI，包含 8 只点动按钮；G14DI，包含 8 只自锁按钮。

• 直流电源模块 ：G11PO，提供一组 DC24V 电源输出。

• 开关量显示模块 ：G13DO，包含 8 只电源指示灯。

• PLC 模块一 ：G32ZS，西门子 6ES7 214 - 1AG40 - 0XB0。

• PLC 模块二 ：G31PS，西门子 6ES7 288 - 1SR40 - 0440。

• PLC 控制对象模块 ：36 种模块。

• 触摸屏模块 ：G32TS，昆仑通泰 TPC7062TI。

• 变频器模块 ：D31DE，西门子 V20 0.37KW。

• 数字孪生模块 ：G31VD，24 输入 / 24 输出。

• 以太网交换机模块 ：N12JH，8 口工业交换机。

• 电控电磁阀模块 ：Q11CF，包含单、双控电磁阀。

• 气路并联模块 ：Q11BL，6mm 三通组件。

• 气源处理模块 ：Q11QF，包含气源二联件及减压阀。

• 网孔板模块 ：包含网孔板、交流接触器、中间继电器、时间继电器等。
