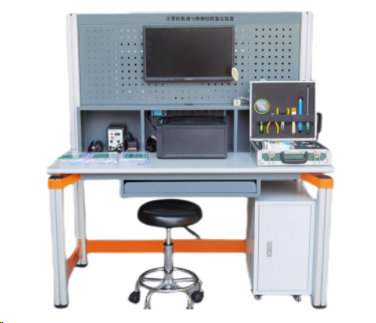

KCDBH-888F型计算机装调与维修技能鉴定装置
一、产品描述
计算机组装与维护实训台、计算机装调与维修技能鉴定装置、计算机组装与维修实训室是计算机网络技术专业学习《计算机组装和维修》课程的专业实训场所，配备了多种教学设备、操作台、计算机组装与维修维护工具包、计算机组装与维修维护散件等设施。
学生在本实训室可以学习微机硬件系统的组成及其工作原理，掌握微机硬件系统各组成部件的结构及拆装方法、微机故障的检测和维修技术、微机装机过程、硬件产品技术指标、部件选购方法以及微机实用技术。通过实训，学生能够熟悉计算机工作原理、硬件结构、拆装步序和方法，具备选购计算机部件、组装、安装多种系统软件和应用软件、调试的能力，同时掌握计算机故障检测、维护及维修等技能。
二、计算机装调与维修技能鉴定设备构成
技术参数
长 1400mm，宽 650mm，高 1500mm；立式落地安装。
工作电压：AC220V±5% 50±1Hz
整机功率：1.0KVA
实训桌主体结构
全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行 DIY 组装。
桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约 8mm，端部配套塑料堵头。
桌面采用 25mm E1 级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于 300kg。
中间设计有组合式键盘抽屉，可放置鼠标、键盘，方便操作。
实训桌后面二支截面尺寸 70×70mm 桌脚向上延伸
与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与实训屏、仪器架、电源控制箱组成一个完整的实训屏。
操作台底部预留三个模组位
中间安装有双断安全防雷电源开关保护装置，左右位置用于放置工具等。
各模组位直接设有穿线孔。
操作台底部按照工具挂板结构设计
配置显示器固定装置，能够调整显示器高度和倾角，方便学生实训操作。
也可以方便挂装各种实操工具和实训导线。
配有电脑主机存放柜一个
钢制结构，表面喷塑处理，底部带有万向脚轮，方便移动。
三、产品功能
配置 “双断安全防雷电源开关保护装置” 1 套，符合国家 CCC 认证标准，安全电源主要提供 8 组 220V 交流电源插座接口、漏电保护器、360 可旋转固定架。按键开关带电源指示灯供电指示，分隔式电极设计，火零地分割至安全距离，避免交叉引发短路；双断安全开关设计，一键双断，拒绝线路交叉带来的安全隐患，真正实现安全可靠。
能够进行电脑主机拆机实训。
能够进行电脑主机配件识别的实训。
能够进行电脑主机配件安装的实训。
能够进行电脑硬件测试的实训。
能够进行电脑软件测试的实训。
能够进行电脑维护的实训。
能够进行电脑操作系统安装的实训。
能够进行电脑系统维护的实训。
四、配置常快速设置故障的专门计算机主板 1 块
主流 ATX 主板，主板专门设计了 ≧20 个故障设置点，采用跳线帽快速设置故障和恢复正常。故障分为 10 类以上，包括 CPU 控制端故障、芯片组故障、内存故障、显示故障、音效故障、网络故障、扩展槽故障、电源故障、接口故障、BIOS 设置故障等。
主板专门印刷有故障标识，由各英文缩写表示。例如 CPU_EN1、CPU_PG1 为 CPU 控制端故障；HDMI_DATA、DP_HPD、为显示故障；DDR_RST 为内存故障等。
主板专门集成有诊断卡、数码管和蜂鸣器电路，能准确判断出故障类别。
主板专门印刷有电路模块区域的中文标识，包括中央处理器区、南桥芯片区（PCH）、内存插槽区、超级输入输出接口芯片区（SIO）、声卡芯片区、网卡芯片区、后置面板插座区、内接插座区、故障设置区、集成显卡扩展区 10 大区域，便于学生在学习计算机原理和故障检测过程中，能快速高效地找到对应电路所在区域，从而精准排查出故障原因。
五、配置全模组 ATX 开关电源及加长线束 1 套
全模组 ATX 开关电源，额定功率 500W。外型尺寸 150mm×140mm×86mm。输入电压 100 - 240V，输出电压 +3.3V、+5V、+5VSB、+12V、-12V。
开关电源端口包括
CPU 供电端口，输出电压 +12V；
SATA 供电端口，输出电压为 +3.3V、+5V、+12V；
24PIN 主板供电端口，输出电压为 +3.3V、+5V、+5VSB、+12V、-12V。
开关电源端口印有序号、接口类型和电压标识。方便快速认知和找到电源接口，防止误插。
专用加长线束，长 500 毫米，能够将主板移出机箱外进行检测与维修。每根组线都有序号、接口类型、电压标识，并且与电源端口一一对应，提高接线效率，防止误插。
线束配置如下：
CPU 供电线 1 条，8PIN 接口 1 个，用于 CPU 供电；
SATA 供电线 1 条，SATA 接口 2 个，用于 SATA 硬盘、SATA 光驱供电；
24PIN 主板供电线 1 条，24PIN 接口 1 个，用于主板供电。
六、计算机故障诊断治具盒 1 套
开关控制器治具 1 个
设计有电源开关 1 个、重启开关 1 个、电源工作指示灯 1 个和硬盘工作指示灯 1 个。用于诊断电源开关、重启开关、电源工作状态和硬盘工作状态。
音频诊断治具 1 套
由 1 个前面板音频诊断治具板和 1 个音频组线构成，其中音频组线有 5 个音频接头。用于诊断前面板 9 针音频插座故障和后面板 5 个音频接头故障。
COM 诊断治具 2 个
设计有全信号回路。用于诊断 COM 串口插座故障。
USB 诊断治具 1 套
由 2 个 USB 诊断治具和 2 个 USB 接口测试仪构成。用于诊断 USB2.0 和 USB3.0 连接状态。
七、计算机故障自动测试软件 1 套
软件登录界面，可记录测试人员姓名、证件号及待测主板 ISN 编号。
软件测试界面由菜单栏、运行区、测试区、右侧信息区、底部状态区组成。
软件故障测试类型共 13 类，包括：CPU 测试、内存测试、硬盘测试、键鼠测试、BIOS 测试、网络测试、USB 测试、音频测试、COM 串口测试、NVME 接口测试、VGA 测试、DP 测试、HDMI 测试。
软件特点：
能够自动测试 13 类 20 种常见计算机故障；
具有测试人员姓名、证件号和主板 ISN 编号登录功能；
可自由选择故障进行测试；
软件自动显示故障信息，绿色为 "PASS"，红色为 "NO"；
可自动生成故障测试报告，方便老师进行管理和考核。
八、维修级计算机配套硬件 1 套
中央处理器（CPU）1 块。兼容芯片组：×300。
硬盘 1 块。容量 1TB，转速：7200RPM，缓存：64MB，接口：SATA 接口。
内存 1 个。内存容量 8GB，DDR4 2666。
集成显卡 1 个。输出接口：VGA、DP、HDMI 各 1 个，最大分辨率：1600×900。
集成网卡 1 块。网口 RJ45，10/100/1000M 自适应。
集成声卡 1 块。支持 5.1 声道。
光驱 1 个。SATA 接口，读取速度 18 倍速。
键鼠套装 1 套。USB 或 PS/2 键盘 1 个，USB 鼠标 1 个。
电脑耳机 1 个。3.5mm 音频接口，线长＞1.8m。
机箱 1 个。
电脑电源 1 个。≥500W 大功率电源
九、常用计算机维修工具 1 套
U 盘 1 个。容量 16GB。
热风枪焊台 1 套。包含热风枪 1 个，恒温烙铁和烙铁架 1 套。
网线 5 米。Cat5 网线。
十、教学电路主板焊接与维修训练套件
（一）初级工电子焊接训练套件盒
产品规格：长 =130mm，宽 =125mm，高 =19mm。
产品功能：
主要满足插件元器件焊接的教学训练。
教学生认识插件电阻、插件二极管、插件无极性电容、电解电容图标以及插件芯片等焊接。
电阻选用 1/8W,1/4W 两种常见规格的设计焊盘，并设计较疏、一般、较密三种焊盘间距。
LED 焊接采用 3 和 5 两种脚距形成 'OK' 字样。
初级功能训练板焊接主要教会学生直插元器件认知、元器件整形、插件、焊接等技能。
也可以教学生学习电阻色环标识。
产品结构：
焊接训练初级工电路板 1 块，绿色。
直插式发光二极管 41 个，红色，直径 Φ3mm。
直插式金属膜电阻 72 个，阻值 3KΩ，功率 1/4W。
直插式电源尾插 1 个，三脚，插孔 Φ5.5×2.1mm，用于外接电源。
直插式自锁开关 1 个，六脚，用于电源的开关。
插件电解电容 2 个。
插件独石电容 2 个。
插件二极管 2 个。
插件集成芯片 2 个。
吸塑包装盒 1 个。
产品说明书 1 份。
产品特点：
产品精选了常见的直插式元器件，包含直插式金属膜电阻、直插式红色发光二极管、直插式自锁开关、直插式电源尾插、直插式无极性电容、电解电容，直插式二极管、直插集成芯片等电子元器件，搭建出 LED 灯牌的实际应用环境，使学生能够在一个真实的应用环境中进行理实一体实训操作。
产品专门设计有 3 种间距的焊盘，分为较疏、一般、较密三种练习模块，逐步提高焊接技能要求。
产品特别采用并联方式连接各支路，保证各支路间互不影响，便于在通电检测时，能精准地找到焊接故障所在位置，及时进行修改。
产品焊接效果为图形显示，直观可视化显示焊接效果，同时封装排列整齐美观，方便插件、焊接。
产品带安装孔和立放孔，能保证训练板在通电检测时，独立于桌面，提高测试效率。
（二）中级工电子焊接训练套件盒
产品规格：长 =130mm，宽 =125mm，高 =19mm。
产品功能：
主要满足贴片元件焊接的教学训练。
包括左右两边焊接技能训练区和中间实战区。
基本训练区设 1206、0805、0603 三种焊盘。
实战区设计为 "五角星" 样式，直观显示焊接效果。
中级功能训练板焊接主要练习贴片元件拆卸、焊接技能。
也可以学习 0603 电阻值查询表。
产品配置：
焊接训练中级工电路板 1 块，绿色。
焊接训练板左右两侧为基础练习区，中间为焊接显示功能区：1206 贴片电阻 19 个，阻值为 3KΩ；0805 贴片电阻 70 个，阻值为 3KΩ；0805 贴片电容 21 个，无极性，电容为 100nF；0603 贴片电阻 20 个，阻值为 3KΩ；0603 贴片电容 20 个，无极性，电容为 100Nf，贴片电解电容 100Uf1 个，1 个贴片二极管 M7。
两边训练区主要用于焊接训练，中间显示区：由 0805 贴片红色发光二极管和 0805 贴片电阻构成，焊接完毕加电点亮可显示 "五角星" 图形，主要用于对焊接效果的检验。
吸塑盒 1 个。
产品说明书 1 份。
产品特点：
产品精选了常见的不同封装元器件，包含不同体积贴片电阻、不同体积贴片电容，贴片发光二极管、自锁开关、电源尾插等电子元器件，搭建出 LED 灯牌的实际应用环境，使学生能够在一个真实的应用环境中进行理实一体实训操作。
产品专门设计有基本焊接技能训练区和实战功能焊接区。基本焊接技能训练区设计有 3 类封装，封装尺寸从大到小为 1206、0805、0603，逐渐提高学生焊接技能。
实战焊接区设计为 "五角星" 样式，直观可视化显示焊接效果。
产品特别采用并联方式连接各支路，保证各支路间互不影响，便于在通电检测时，能精准地找到焊接故障所在位置，及时进行维修。
（三）高级工电子焊接训练套件盒
产品规格：长 =130mm，宽 =125mm，高 =19mm。
产品功能：
主要满足集成芯片焊接的教学训练。
左右焊接区实验区画出 8PIN、14PIN、16PIN、20PIN 等贴片芯片拆、焊实验区，中间画出跑马灯和闪烁灯（心型样式）等功能电路。
高级功能训练板包括贴片芯片、电阻、电容、二极管、三极管、电位器等多种元器件，使焊接人员快速掌握故障排查和维修技能。
产品配置：
焊接训练高级工电路板 1 块，绿色。
发光二极管。红色 49 个，封装为 0805。
电源尾插 1 个。直插式，插孔内外径尺寸：Φ5.5×Φ2.1mm。
自锁开关 1 个。直插式，六脚。
NE555 芯片 1 个，贴片式，封装 SOP8。
CD4017 芯片 6 个，贴片式，封装 SOP16。
AT24C02 芯片 4 个，贴片式，封装 SOP8。
74HC00 芯片 4 个，贴片式，封装 SOP14。
74HC541 芯片 4 个，贴片式，封装 SOP20。
可调电阻 1 个，阻值：5KΩ。
三极管，贴片式。型号 S8050,2 个。
二极管。型号 1N4007 贴片式 2008，1 个。
贴片电阻，封装 0805。阻值 1KΩ，4 个；阻值 3KΩ，21 个；阻值 100Ω，1 个；阻值 5.1KΩ，1 个。
无极性电容 5 个。贴片式 0805，0.1Uf4 个，0.01uF1 个。
电解电容。贴片式，10uF/25V，1 个 100uF/25V，1 个。
吸塑盒 1 个。
使用说明书 1 份。
产品特点：
产品精选了集成芯片、电容、电阻、三极管等多种元器件，搭建出跑马灯电路和闪烁灯电路，通过电位器的调整控制跑马灯速度，功能多样且效果直观明显。
产品器件选型贴合计算机主板，使焊接人员快速掌握主板故障排查和维修技能。
产品设计有安装孔、产品型号、姓名、班级、日期等信息，方便管理。
产品为集成电路印制板，节省电路搭建时间，使焊接方便，测试高效，充分展示产品性能与特点，漂亮美观又安全可靠。
十一、计算机装维工具箱
（一）产品结构
该工具箱为计算机组装与维修配套专用工具箱，满足计算机组装与维修，教学实训与技能考核需要。
工具箱采用圆弧形铝型材和铝板外壳加工制作，美观大方，便于携带。
内部专门为每一种工具开模设计成型的凸凹式海绵槽位，固定每一种工具，存取方便。
选用工具均为工程常见常用的品牌工具，结实耐用。
工具箱内部设置专门的成型内衬，牢靠固定工具，快速拿取工具和定位存放工具。
每个工具都有对应槽位，方便快速认知工具，方便取用工具。
