太阳能发电教学实验平台

随着可再生能源的快速发展，太阳能光伏发电技术已成为新能源领域的核心内容之一。为了培养学生的综合设计能力，使学生更好地掌握太阳能光伏发电的原理和技术，我们针对“太阳能光热发电教学实训平台”进行了综合设计实验教学的探索。以自动控制太阳能路灯的设计实现为例，本文将详细介绍该实训平台的组成、技术规格参数以及实验教学的应用场景。

一、太阳能光热发电教学实训平台的组成

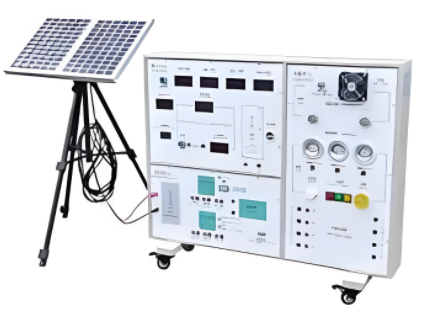

太阳能光热发电教学实训平台旨在通过实际操作和实验教学，帮助学生深入理解太阳能光伏发电系统的原理和应用。该平台由以下关键模块组成：

1. 太阳能电池组件模块
   采用高效太阳能电池组件，提供稳定的电力输出，模拟实际太阳能光伏发电场景。

2. 蓄电池模块
   配备高性能蓄电池，用于存储太阳能电池产生的电能，支持系统的持续运行。

3. 控制器模块
   包括光电型控制器和户用型控制器，实现对太阳能电池和蓄电池的智能管理，确保系统的安全和高效运行。

4. 负载调节控制模块
   可根据实验需求灵活调节负载，模拟不同应用场景下的电力消耗。

5. 监控模块
   实时监控系统的运行状态，包括电压、电流、功率等关键参数，便于学生观察和分析。

6. PC机监控模块
   通过计算机软件实现对系统的远程监控和数据分析，提升实验教学的智能化水平。

二、太阳能光热发电教学实训平台的主要技术规格参数

1. 系统规格

• 系统大电压：21.5V

• 系统大电流：2A

• 系统大功率：25W

2. 太阳能控制器规格

2.1 光电型控制器

• 额定电压：12V

• 功能：控制单元一通道为光控输出，另一通道为多类定时输出，适用于不同光照条件下的自动控制。

2.2 户用型控制器

• 额定电压：12V

• 功能：具备蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关等功能，确保系统的安全性和稳定性。

3. 太阳能电池规格

• 佳功率：20W

• 工作电压：17.05±0.5V

• 工作电流：1.20±0.10A

• 短路电流：1.34±0.10A

• 开路电压：21.0±0.5V

三、太阳能光热发电教学实训平台的应用场景

通过“太阳能光热发电教学实训平台”，学生可以进行以下实验和学习项目：

1. 太阳能光伏发电原理实验
   通过实际操作，理解太阳能电池的工作原理和能量转换过程。

2. 控制器功能测试实验
   探索不同类型的控制器在不同工况下的性能表现，掌握控制器的调试和优化方法。

3. 蓄电池充放电实验
   研究蓄电池的充放电特性，了解其在太阳能光伏发电系统中的作用。

4. 负载调节与系统优化实验
   通过调节负载，分析系统的输出特性，优化系统性能。

5. 智能监控与数据分析实验
   利用PC机监控模块，实时采集系统数据，进行数据分析和故障诊断。
