过程装备安装调试技术实训装置

随着工业自动化技术的快速发展，过程装备安装调试技术实训装置已成为职业院校和企业培训中不可或缺的教学工具。该装置广泛应用于化工、石油、冶金、电力、建筑、陶瓷、制药、轻纺和食品等行业，是专业实验室设备的重要组成部分。通过实际操作和技能训练，过程装备安装调试技术实训装置能够有效培养学生的动手能力和解决实际问题的能力。

一、过程装备安装调试技术实训装置的组成与功能

过程装备安装调试技术实训装置结合了生产过程自动化仪表控制技术，旨在满足职业院校相关课程的实训教学需求。该装置由以下关键部分组成：

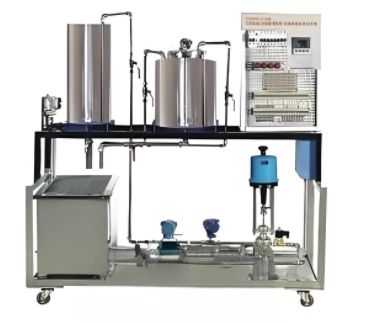

1. 被控对象（不锈钢框架）
   包含动力系统、水箱、储水箱、压力变送器、涡轮流量计、差压变送器、孔板流量计、Pt100和K分度热电偶、电动调节阀等，模拟真实工业场景下的过程控制环境。

2. 控制系统（网孔板）
   包括漏电保护器、开关电源、单相调压模块、热电偶冷端补偿器、智能仪表、接线端子排等，支持学生进行电气接线和故障排除练习。

3. 配套工具及装置
   提供常用工具及装置配套件，方便学生进行实际操作和技能训练。

该装置能够完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统的安装和调试操作，着重培养学生的实际动手能力。

二、技术指标

1. 工作电源

• 单相三线 AC220V±10% 50Hz

2. 整机容量

• ≤3.0kVA

3. 外形尺寸

• 1800×720×1750mm（过程测量仪表技能实训装置）

• 1650×720×1600mm（过程控制设备故障诊断与维修技能实训平台）

• 1620×720×1580mm（过程控制装备故障诊断与维修技能实训平台）

三、系统特点

1. 不锈钢框架设计
   对象系统采用不锈钢框架，所有器件均为不锈钢和铝合金设计，确保耐用性和美观性。

2. 现场操作便利性
   传感器的二次测量仪表安装在对象上，方便学生在现场进行各项操作。

3. 开放性与直观性
   控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量表，增强了学生的动手技能，同时使现场仪表的接线更加直观明了。

4. 美观与开放性设计
   对象系统设计美观、开放性好，为学生实训提供了一个良好的实训对象。

四、实训项目

通过“过程装备安装调试技术实训装置”，学生可以进行以下实训项目：

1. 实训装置的结构组成和系统认识
   了解装置的基本组成和各部件的功能。

2. 电动阀故障诊断与维修技能实训
   学习电动阀的常见故障诊断方法和维修技巧。

3. 压力检测仪表故障诊断与维修技能实训
   掌握压力检测仪表的故障排除和维护技能。

4. 流量检测仪表故障诊断与维修技能实训
   学习流量检测仪表的故障诊断和维修方法。

5. 温度检测仪表故障诊断与维修技能实训
   掌握温度检测仪表的故障排除和维护技能。

6. 液位检测仪表故障诊断与维修技能实训
   学习液位检测仪表的故障诊断和维修技巧。

五、适用课程与教学目标

过程装备安装调试技术实训装置完全满足以下课程的实训教学需求：

• 《自动化装置安装与调试》

• 《过程仪表安装与维护》

• 《仪表维修工操作实训》
