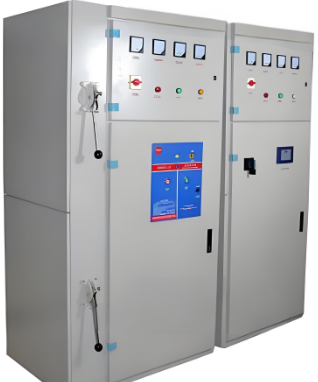

高低压配电实验实训柜

高低压配电实验实训柜

高低压配电实验实训柜主要技术参数

（1）技术参数

1. 额定绝缘电压：直流660V

2. 额定工作电压：交流380V

3. 辅助电路额定工作电压：交流380V、220V

4. 母线额定电流：100A

5. 分支母线额定电流：10~16A

6. 柜体尺寸：

• 高：2000mm

• 宽：600mm（或800mm）

• 深：800mm

结构特征要求

（1）柜体设计

1. 材料与工艺：柜体由薄钢板冲压成型，采用标准化设计，结构零件通用性强，机械强度高。

2. 功能分区：柜体上部为主母线室，前部为电器室，后部为电缆进出线室，各室之间通过钢板或绝缘板隔离，确保使用安全。

3. 外观与保护：柜体表面采用烤漆工艺，色泽美观，质量可靠。

4. 机械联锁：低压柜设计了机械联锁装置，只有在手柄处于分断位置时，柜门才能开启，确保操作安全。

5. 开关位置：受电开关、联络开关（多回路供电时）及GCK柜的抽屉具有接通和断开两个位置。

高低压配电实验实训柜配置要求

（1）设备配置清单

（2）功能要求及主要性能指标

1. 高压模拟开关柜

• 电流互感器：LZZBJ9-10

• 电压互感器：JDZ-10

• 真空断路器：VS1-12/630-20

• 高压隔离开关：GN19-12/630

• 电压表（指针式）：42L6-V

• 电流表（指针式）：42L6-A

• 铜排、支住绝缘子

• 上下高压隔离开关

• 真空断路器

• 各相电压转换操作

• 三相电流、电压指示仪表

• 断路器板前操作

• 前后隔离保护钢板

• 上下进出线方式

• 高压电压互感器（模拟）

• 高压电流互感器

• 主要性能指标：

2. 低压出线柜

• 隔离开关（带熔断器）：QSA

• 塑壳开关：AAM1

• 三相有功表、无功表

• 电力电容器：BSMJ0.4-3-3

• 自动补偿控制器：JKL5CF

• 交流接触器：CJ19

• 变压器：SG-SBK

• 隔离开关（带熔断器，板前操作）

• 出线开关（板前操作）

• 支路控制开关（三路输出）

• 前后观察窗

• 三相有功表、无功表、功率因数表

• 电力电容器

• 模拟变压器

• 主要性能指标：

高低压配电实验实训柜实验项目

（1）高压设备实验

1. 高压开关柜及其高压电器的认识实验

2. 真空断路器的检修与控制实验

3. 万能断路器的检修

4. 高压开关柜的检修

5. 隔离开关的检修

6. 电压互感器的检修

7. 电流互感器的检修

8. 高压熔断器的检修

（2）低压设备实验

1. 低压开关柜及其低压电器的认识实验

2. 低压断路器的检修

3. 塑料外壳式断路器的检修

4. 拆装与检修交流接触器

5. 过流继电器的检修

6. 中间继电器的检修

（3）仪表与设备实验

1. 电流表、电压表的检修及认识实验

2. 三相功率因数表的检修及认识实验

3. 三相有功表、无功表的检修及认识实验

4. 无功功率补偿器的检修及特性实验

5. 电力电容器的检修及认识实验

6. 无功补偿的操作及特性实验

7. 漏电开关的特性实验

8. 交流接触器的电气特性实验

9. 热继电器的电气特性实验

10. 电源控制起停实验

11. 电力系统过流保护协调与控制实验

12. 正常运行的抄表实验

13. 正常运行时的监测实验
