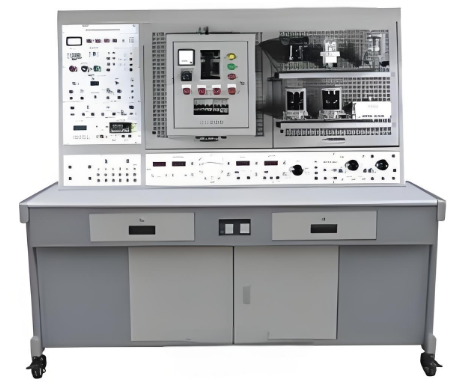

船舶电工实训与电气检测教学系统深度解析

一、航海电气教学平台核心功能定位

本套航海电气实践教学系统依据中国海事局颁布的《海员职业资格认证标准》专项研发，专为培养现代化船舶机电维护人才设计。该教学平台融合了电气工艺实操与智能检测两大功能模块，可全面覆盖轮机管理人员所需的17项核心技能评估项目，广泛应用于航海技术专业实践课程教学，同时也是海事培训机构开展技能认证的首选设备。

二、系统技术参数与运行特性

1. 能源适配规格

- 供电制式：兼容三相四线/五线制，电压范围342-418V@50Hz

- 环境适应性：-5℃至40℃宽温域运行，湿度耐受85%RH（25℃基准）

- 功率特性：峰值容量1.5kVA，智能功率分配管理

2. 硬件防护体系

- 三重电气防护：过载保护、短路自切断、漏电监测

- 电磁兼容设计：符合船级社EMC规范

三、模块化教学系统构成解析

1. 智能供电矩阵

• 动态调压系统：集成1.5kVA三相可调变压器（0-450V连续调节）

• 多功能接口组：配置工业级防水插座及扩展接口

• 可视化监测：配备指针式相位电压监测仪表

2. 复合电源系统

◇ 精密直流源：0-30V/1A数控可调电源（带自恢复保护）

◇ 高压直流模块：双路输出设计（220V固定+0-250V可调）

◇ 负载模拟装置：多规格瓷盘电阻组（90Ω×2/900Ω×2）

3. 数字检测矩阵

√ 智能测量体系：真有效值交直流数字仪表（精度0.5级）

√ 多功能分析仪：可存储15组功率参数的智能分析模块

√ 专用转换器件：三刀双掷/三刀三掷专业级开关组

4. 实践教学套件

→ 模块化网孔板：304不锈钢可扩展安装基板

→ 船舶电气元件库：包含22类船用典型器件（接触器、热继电器等）

→ 电子工艺套件：贴片焊接训练模块+通孔元件套包

→ 驱动系统教具：电磁制动器拆装训练平台

5. 动力实训单元

◆ 船用三相异步电动机（防护等级IP56）

◆ 直流他励电动机教学模型

◆ 多功能控制电机组

四、五大教学模块实训体系

1. 基础检测技能

• 智能仪表应用：数字万用表/兆欧表/钳形表操作规范

• 元器件特性检测：电力电子元件参数测定方法

2. 控制系统实践

◇ 继电器整定技术：时间/温度/热继电器调试工艺

◇ 制动系统调节：电磁制动器间隙测量与校准

3. 电气工艺实训

→ 船用线缆处理：端接工艺/绝缘诊断/故障排查

→ 照明系统维护：防水灯具检修/线路敷设规范

4. 电机控制技术

◆ 典型控制电路：星三角启动/正反转控制

◆ 制动方案实施：能耗制动与反接制动调试

5. 系统维护管理

√ 控制箱维护：元器件更换/线路优化

√ 直流电机保养：换向器研磨/电刷压力调整

本实训系统通过虚实结合的模块化设计，构建了完整的船舶电气技能培养体系。其创新性的工学结合模式，既满足STCW公约要求，又符合现代船舶电气化发展趋势，有效解决了传统实训中设备离散、场景单一等问题。特别配置的智能保护系统和数据记录功能，显著提升了实训安全性和教学评估准确性，是培养高素质船舶电气工程师的理想教学平台。
