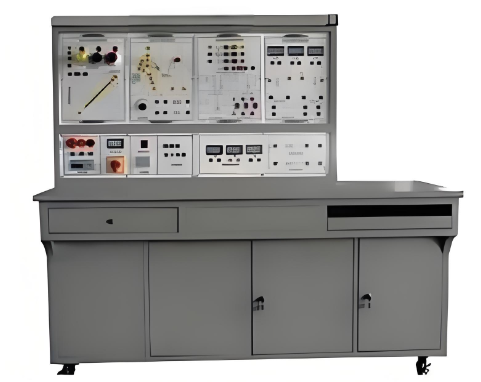

一、安全用电实训台，安全用电教学装置简介

安全用电实训台，安全用电教学装置是专为《电气安全工程》《安全用电》《电工作业》《电工技术》《电力工程概论》等课程设计的实训设备。通过系统的实训教学，学员可以熟悉电气事故的原因，并掌握预防电气事故的实用操作措施。该装置旨在帮助学员深入了解电气事故的危害，提升他们在实际场景中预防和解决电气事故的能力。

此外，装置还支持学习电网的多种连接方式和常用的线路保护方式，如直接接触电击防护、间接接触电击保护以及安全设备的选择。其采用台式模块化（挂板）结构，具备强大的可扩展性，所有教学模型均安装在挂板上，使实训元件更加直观，便于学员学习和掌握。

二、安全用电实训台，安全用电教学装置特点

1. 多重安全保护

• 电源总开关配备高可靠性漏电保护断路器，能在0.1秒内切断电源，确保安全。

• 实验台采用三相五线制电源，金属外壳通过专用接线端子可靠接地。

• 使用无触及性实验插座，完全避免无意识触电的风险。

2. 完善的硬件配置
   实训台集成了所需的各种电源、仪表、负载、电子元件和电路模块，配套齐全。电气控制线路或电子线路元件均安装在挂板上，操作方便，更换便捷，易于扩展功能或开发新实验。

3. 设备扩展方便
   模块化设计，挂箱更换方便，便于组织多样化的实训项目，支持设备升级。

4. 高可靠性
   元件连接在端子上，学生通过端子插线或接线，训练理论联系实际的基本技能，确保实训过程的安全性和可靠性。

5. 丰富的电工实训项目
   支持多种电工实训项目，满足不同教学需求。

三、安全用电实训台，安全用电教学装置技术性能

1. 工作电源：三相五线，AC380V±10%，50Hz

2. 功率：最大功率小于300W

3. 环境条件：

• 温度：-30℃～+40℃

• 相对湿度：≤90%

4. 重量：约80kg

5. 外形尺寸：1700mm×750mm×1500mm

四、安全用电实训台，安全用电教学装置实验项目

1. 兆欧表的使用

2. 接地电阻测试仪的使用

3. 电流感知实验

4. 模拟人体阻抗实验

5. 模拟人体跨步电压触电实验

6. IT系统绝缘监视模拟实验

7. 特低安全电压的认识实验

8. 安全隔离变压器的认识及安全原理实验

9. 电网IT系统模拟实验

10. 电网TT系统模拟实验

11. TN系统模拟实验

12. TN系统电网设备接地与接零危害模拟

13. TN系统零线断线与设备漏电模拟

14. TN系统零线断线与不平衡负荷模拟

15. 等电位连接模拟实验

16. 漏电保护器原理模拟实验

17. 安全标志牌的认识实验

五、安全用电实训台，安全用电教学装置配置清单

硬件单台配置清单
