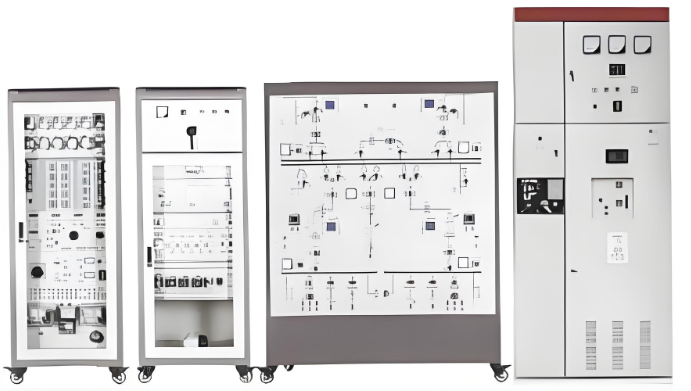

变电站值班员培训考核系统
一、变电站值班员培训考核系统简介
在我国大中型企业数量逐年增加、电力工业快速发展的背景下，电工的需求量也不断攀升，变配电室值班电工的缺口逐渐显现。变电站值班员培训考核系统应运而生，它是专为配合变配电室值班电工考级而研发的。该系统严格依据劳动和社会保障部《变配电室值班电工职业标准》，同时参考了劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材及题库。
系统以35KV变电站作为一次系统模型，巧妙地融合了部分典型且常用的一次真实元件与系统模拟控制屏。其实训项目涵盖变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容。因此，变电站值班员培训考核系统不仅适用于职业学校、技工学校的供配电专业及相关专业学生的实训，还能作为变配电室值班电工培训考核鉴定的优质平台。
二、变电站值班员培训考核系统特点
一次系统选用典型、现场常用的真实元件，致力于营造专业岗位的真实环境，让使用者仿佛置身于真实的变电站工作场景之中。
一次系统接线设计典型且丰富，能够灵活模拟实现各种要求下的倒闸操作，满足不同场景下的培训需求。
实训项目十分齐全，无论是从基础的认知操作，还是到复杂的保护电路调试，都能较好地满足培训考核鉴定的各项要求，为变电站值班员的技能提升提供了全面的保障。
三、变电站值班员培训考核系统技术性能
输入电源：三相五线～380V±10% 50HZ，确保系统在标准的工业电源环境下稳定运行。
容量：<5kVA，小巧的容量设计使其便于安装和使用，同时也能有效降低能耗。
工作环境：温度范围为-10℃～+40℃，相对湿度小于85%（25℃），海拔低于4000m，这使得变电站值班员培训考核系统能够在多种气候和地理条件下正常工作，适应性极强。
四、变电站值班员培训考核系统实训项目
高、低压开关与成套设备的认知与操作：
10kV高压隔离开关的认知与操作
10kV高压真空断路器的认知与操作
10kV高压开关柜的认知与操作
TRY-13型低压刀开关的认知与操作
TRY-14型低压万能断路器的认知与操作
低压塑壳断路器的认知与操作
0.4kV低压开关柜的认知与操作
高、低压电流、电压互感器的认知与接线：
高、低压电流互感器的认知与接线
高、低压电压互感器的认知与接线
电力继电器结构认识与特性测试：
电流继电器的特性
电压继电器的特性
中间继电器的特性
时间继电器的特性
闪光继电器的特性
反时限继电器的特性
供配电系统继电保护：
供电线路带时限过电流保护电路的接线与调试
供电线路低电压启动过电流保护电路的接线与调试
供电线路电流速断保护电路的接线与调试
供电线路电流反时限过电流保护电路的接线与调试
配电变压器过电流保护电路的接线与调试
配电变压器的电流速断保护电路的接线与调试
配电变压器的过负荷保护电路的接线与调试
变压器的模拟超温保护
供配电系统的二次回路与自动装置：
断路器的控制和信号回路
6～35KV系统的绝缘监视装置电路
供配电系统一次重合闸
线路过电流保护与自动重合闸综合
功率因数补偿
35kV变电站监盘与抄表：
三相多功能智能仪表的使用和参数设置
智能温湿度控制器的使用和参数设置
系统运行状态监视
35kV双路进线电量监测
35kV变电站主变电量监测
35kV变电站倒闸操作：
系统运行方式切换倒闸操作
线路停电倒闸操作
线路送电倒闸操作
两路进线供电转一路供电倒闸操作
一路进线供电转两路供电倒闸操作
双母运行状态切换倒闸操作
分段单母运行状态切换倒闸操作
母线从运行状态转检修倒闸操作
母线从检修状态转运行倒闸操作
变压器从运行状态转检修倒闸操作
变压器从检修状态转运行倒闸操作
变压器从运行状态转冷备用倒闸操作
变压器从运行状态转热备用倒闸操作
变压器从冷备用状态转运行倒闸操作
变压器从热备用状态转运行倒闸操作
出线开关从运行状态转检修倒闸操作
出线从检修状态转冷备用倒闸操作
出线从冷备用转热备用倒闸操作
出线从热备用转运行倒闸操作
出线从检修转运行倒闸操作
典型低压电气线路的接线与调试
