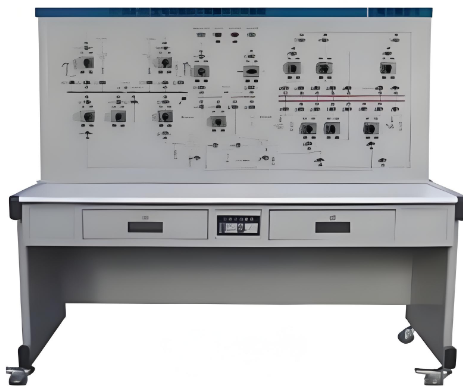

变电所模拟实验操作智能实验系统介绍

变电所模拟实验操作智能实验系统是专门为满足变电、配电、供电专业学生的实验实训需求而开发的变电所仿真系统。系统主结线配备了两台三卷变压器，具有三个电压等级，是一种较为典型且常见的主结线系统。该系统旨在让学生能够直接动手进行仿真操作，其采用的操作开关与变配电所基本一致，尽可能还原真实场景。为了让学生获得身临其境的现场感受，系统还具备声光报警提示功能。通过该系统，学生可以掌握正确的电气投切操作、倒闸操作、旁路操作以及备用电源手动操作等技能。该系统覆盖面广，集实用性和新颖性于一体，不仅可以作为电力系统、发电、供配电、工厂供电等课程的实验训练工具，还可以作为变配电值班电工、高压值班电工的职业培训与上岗实训的理想选择。通过实验和实训，学生能够深入理解电气运行规程，认识到操作规程的制定与执行对供电系统运行安全以及防止人为操作事故的重要性，从而为今后的上岗能力提供极大的帮助和提升。

变电所模拟实验操作智能实验系统的操作类型

（1）单母分段的操作

1. 供配电线路的正常投切操作

2. 线路正常停用检修操作（线路停用）

3. 线路检修完毕恢复供电操作

4. 线路正常停用检修母线不停电，备用电源手动投入操作

5. 线路检修完毕恢复供电，备用电源退出运行操作

6. 线路故障继电保护模拟动作分闸，备用电源自投操作

7. 隔离故障点的操作

8. 线路停用母线失电，备用电源退出运行操作

（2）桥式接线操作

运行方式：一号线供一号变压器，二号线供二号变压器

1. 停线路停变压器操作

2. 停线路不停变压器操作（一线二变） 故障：停线路不停变压器操作（一线二变）

3. 一号线路供二号变压器运行，二号线路一号变压器停用检修操作

4. 二号线路一号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

5. 二号线路供一号变压器运行，一号线路二号变压器停用检修操作

6. 一号线路二号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

7. 一号线路故障改为二号线路供一号变压器二号变压器压缩的操作

8. 一号线路检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

9. 二号线路故障改为一号线路供一号变压器二号变压器的操作

10. 二号线路检修完毕恢复一号线路变压器，二号线路二号变压器运行的操作

11. 线路停用变压器不停电用手动投切备用电源操作

12. 线路恢复供电，备用电源退出运行操作

13. 变压器失电停用线路手动投切备用电源操作（视作出线）

14. 变压器检修完毕恢复供电，备用电源退出运行操作（视作出线）

15. 线路故障继电器保护动作分闸，备用电源自动投入隔离故障操作

（3）双母线带旁路

1. 线路不停用电倒母线操作

2. 线路停用电倒母线操作

3. 母线正常检修电倒母线操作

4. 母线检修完毕恢复运行操作

5. 母线故障倒母线操作

6. 母联开关故障倒母线操作

（4）旁路开关操作

1. 线路不停电线路开关计划检修旁路开关代出线操作

2. 线路开关出线端故障保护动作跳闸线路开关用旁路开关替代恢复供电操作

3. 旁路开关替代出线前的准备及旁路母线的充电操作

（5）变压器投切

1. 三圈变压器的投入与退出操作

2. 三圈变压器的停电检修操作

3. 检修变压器恢复运行操作
