供配电系统倒闸操作装置

供配电系统倒闸操作装置

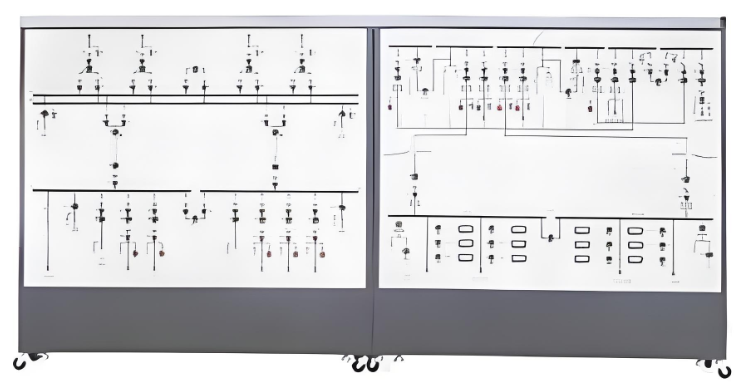

1. 供配电系统倒闸操作装置简介

供配电系统倒闸操作装置是专门为变电站35KV及10kV倒闸操作设计的实训设备。该装置包含35kV、10kV和0.4kV三个电压等级，其中35kV部分具备4路进线，采用双母线带联络的接线方式；10kV部分采用单母线分段，两入两出，环网供电；0.4kV部分采用单母线分段，并配备备用发电系统。在这一典型35kV变电站模型上，学生可以进行多种工况下的倒闸操作训练。此外，变电站的电压等级和接线方式可以根据用户的具体需求进行定制。供配电系统倒闸操作装置非常适合职业院校供配电类专业的学生进行倒闸操作实训，同时也适用于电力公司、职业技能培训部门等机构的员工技能培训和考核。

2. 供配电系统倒闸操作装置特点

（1）元件布置和开关操作均参考了实际工程，为各专业岗位创造了真实的操作环境。

（2）以单片机和PLC为核心，将开关的组合模块进行单元化设计，具有很强的可扩展性。

（3）装置配备了声光系统，能够有效提升实训和考核的效果。

（4）配有后台软件，客户可以根据需要选购，实现遥测和遥控功能。

3. 供配电系统倒闸操作装置性能参数

（1）输入电源：三相五线制380V±10% 50Hz。

（2）输出电源：

• 三相四线380V±10% 10A 50Hz。

• 单相交流220V±10% 10A 50Hz。

4. 供配电系统倒闸操作装置组成

4.1 实训桌

实训台采用铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板，结构坚固，外形为长方体封闭式结构，造型美观大方。实训台设有抽屉和储物柜，方便存放各种配件。底部装有四个万向移动轮，其中两个带脚刹，便于移动或固定。实训台提供35kV、10kV和0.4kV三个电压等级，35kV部分具备4路进线，双母线带联络；10kV部分采用单母线分段，两入两出，环网供电；0.4kV部分采用单母线分段，配备备用发电系统。

5. 供配电系统倒闸操作装置实训内容

（1）系统运行方式切换倒闸操作。

（2）线路停电倒闸操作。

（3）线路送电倒闸操作。

（4）出线开关从运行状态转检修倒闸操作。

（5）出线从检修状态转冷备用倒闸操作。

（6）出线从冷备用转热备用倒闸操作。

（7）出线从热备用转运行倒闸操作。

（8）出线从检修转运行倒闸操作。

（9）两路进线供电转一路供电倒闸操作。

（10）一路进线供电转两路供电倒闸操作。

（11）35kV母线从运行状态转检修倒闸操作。

（12）35kV母线从检修状态转运行倒闸操作。

（13）35kV变压器从运行状态转检修倒闸操作。

（14）35kV变压器从检修状态转运行倒闸操作。

（15）10kV母线从运行状态转检修倒闸操作。

（16）10kV母线从检修状态转运行倒闸操作。

（17）10kV变压器从运行状态转检修倒闸操作。

（18）10kV变压器从检修状态转运行倒闸操作。
