低压电气控制及内外线施工实训装置

低压电气控制及内外线施工实训装置

一、低压电气控制及内外线施工实训装置概述

低压电气控制及内外线施工实训装置以建筑模型为基础，结合电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构，支持电缆敷设、电力变压器安装、10kV低压电缆终端制作、小型配电箱安装、线管布线、电动机安装等多种实训内容。该装置采用模块化设计，各部分既可独立操作，也可组合成系统进行综合实训，满足职业院校、技工学校及培训中心的多样化教学需求。

二、低压电气控制及内外线施工实训装置核心特点

电缆线路施工模块：采用角钢挑架真实模拟现场电缆施工环境，支持低压电缆终端及中间接头的制作实训。

变压器安装模块：配备小型干式电力变压器，用于接线、安装及核相测试等操作。

断路器安装模块：通过小型断路器模拟现场少油断路器的安装与调试。

三、低压电气控制及内外线施工实训装置技术性能

输入电压：三相四线制（或五线制），380V±10%，50Hz。

工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000米。

装置容量：＜6kVA。

四、低压电气控制及内外线施工实训装置配置清单

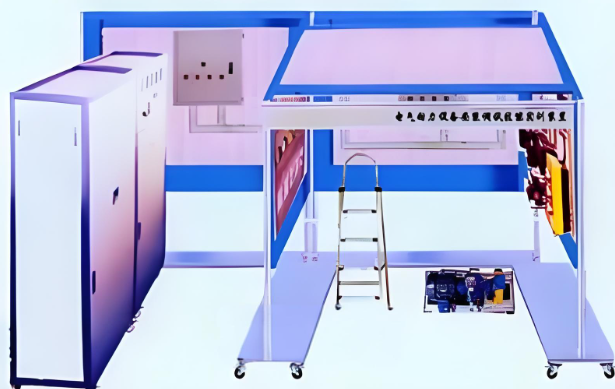

1. 实训建筑模型

结构：采用框架式结构与万能式网孔板相结合，底部配备带刹车的万向轮，便于移动。

功能：包含两个实训房间，一个模拟配电房（含配电箱、低压开关柜、变压器柜），另一个用于电气动力设备安装调试（支持电缆终端制作、电机实训、变压器实训、照明设备实训、线管布线等）。

2. 交直流电源与电气设备

电源部分：

三相四线380V市电经漏电保护器和总开关接入，通过接触器控制启停。

提供直流220V励磁电源及0～250V连续可调稳压电枢电源，配备直流数显电压表及切换开关。

设有10kV指针式交流电压表，实时监测三相电源线电压。

实训元器件：

包括低压断路器、螺旋熔断器、交流接触器、热继电器、按钮开关、数字式电动机综合保护装置、控制变压器、功率电阻、整流板、时间继电器、声控感应开关、日光灯、白炽灯泡、单相电度表、电流互感器、线管、线槽等。

低电压开关实训柜：

包括开关柜、胶板隔离开关、万能式断路器、无功电度表、有功电度表、电压互感器、电流互感器、电压表、电流表、功率因数表、母线夹、散热风扇、指示灯等。

变压器实训柜：

包括变压器柜、5kVA干式变压器、母线、智能型温湿度控制器、散热风扇、绝缘子等。

配电箱：

配备150A、100A、50A断路器，单相及三相空气开关，指示灯等。

实训电缆：

包括10kV带铠装电缆、户内外电缆附件、电缆沟、挑架、电缆桥架等。

电动机机组与变压器：

包括电动机安装平台、350W直流电机、1.1kW三相鼠笼式异步电动机、5kVA干式变压器等。

工具与仪器：

包括剥线钳、尖嘴钳、电烙铁、螺丝刀、斜口钳、钳形电流表、兆欧表、数字万用表、热风枪、手动液压钳、铜鼻子、卷尺、钢锯、电工刀等。

五、低压电气控制及内外线施工实训装置实训项目

（一）电气照明设备安装

线管敷设与管内穿线。

灯具、开关插座的安装与接线。

典型照明电路的安装与调试。

（二）电缆线路施工

电缆的耐压测试与绝缘检测。

电缆支架的安装与调试。

电缆的敷设与终端制作（户外式、户内式）。

（三）变配电设备安装

变压器的安装、接线与检测。

配电箱的安装与接线。

断路器的安装与调试。

电气二次接线的敷设与布线。

（四）电动机安装

电动机的绝缘测试与就位安装。

电动机首末端的判别与接线。

电动机机组的安装与调试。

电动机控制回路元器件的安装与运行测试。

六、低压电气控制及内外线施工实训装置的应用价值

低压电气控制及内外线施工实训装置是职业院校电气专业教学的理想设备，能够全面提升学员的实践操作能力。通过模拟真实的电气安装场景，学员可以熟练掌握电缆敷设、变压器安装、配电箱接线、电动机调试等核心技能，为未来的职业发展奠定坚实基础。
