电气安装与调试实训考核装置

电气安装与调试实训考核装置

一、电气安装与调试实训考核装置概述

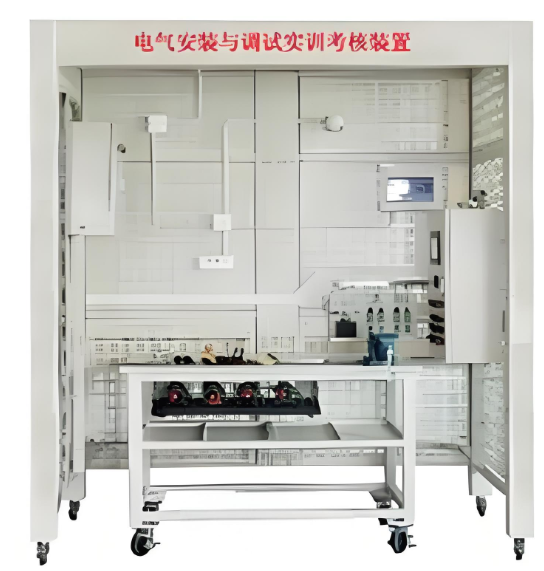

电气安装与调试实训考核装置是一种基于钢制网孔板和专用型材组接而成的专业实训设备，配备自锁式脚轮，便于移动和使用。装置表面采用喷塑工艺，外观稳重气派。其设计高度模拟真实施工现场环境，使用者站在一级人字梯上即可方便操作，既安全又实用。网孔板可灵活拆卸，方便进行隐蔽工程施工。钢制型材仿照建筑隔断用轻钢龙骨设计，带有穿管孔，可使用扎带固定线管，并通过壁疏引出导线穿入明装底盒。配套的PVC管弯管器可轻松将PVC管弯成90度，满足多种实训需求。

该装置支持电工安装实训，如桥架安装、PVC管敷设、灯具安装、开关插座接线、控制箱与配电箱安装等。同时，还包含交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、热电偶、PLC、变频器及触摸屏等多种控制与受控对象。每个操作组配备移动式工具车和元件柜，便于元件的保管与安装施工，解决了传统墙面安装培训不便、实训范围受限的问题。

电气安装与调试实训考核装置具有高度灵活性，可根据实际教学需求组成2人组、3人组、4人组等不同配置，支持单面或双面布局。其长度组合基于0.8米的基本单元，辅以0.2米、0.4米的扩展单元，适应不同教学场地。

二、电气安装与调试实训考核装置配置参数

1. 配电箱部分

配置：包括三相四线有功电度表、单相有功电度表、闸刀开关、电流互感器、漏电型空气开关、空气开关、电流表、电压表、电压转换开关、安装导轨等。

主要元件：

三相四线有功电度表（DT862-4）

隔离开关（HG1-32/30）

漏电型空气开关（DZ47LE-32）

空气开关（DZ47-63/C6）

电源指示灯（AD58B-22D）

配电箱箱体（450mm×520mm×220mm）

2. 照明套件

配置：包括日光灯组件、节能灯、钠灯、灯头、声控开关、吸顶灯、控制开关、触摸开关等。

主要元件：

日光灯组件（T5一体化，21W）

节能灯（9W）

钠灯（110W，含灯头及镇流器）

螺口平灯头（E27）

声控开关（86型）

触摸开关（86型，带明装底盒）

3. 电气控制箱

配置：包括组合开关、塑壳开关、接触器、辅助触头、PLC、变频器、时间继电器、热继电器、温度控制器、触摸屏、开关电源、接线端子排等。

主要元件：

塑壳开关（NM1-63S/3200，20A）

接触器（CJX2-0910/220V）

PLC（H2U-1616MT）

变频器（MD330T1.5KW）

触摸屏（TPC7062K，7寸彩色）

4. 电机部分

配置：包括三相交流异步电动机（Y-△）、三相交流异步电动机（Y-△带离心开关）、三相交流异步电动机（双速60W）、他励直流电动机、步进电机、交流伺服电机等。

主要元件：

三相交流异步电动机（Y-△）

步进电机（42BYGH5403，含驱动器）

交流伺服电机（ECMA-C30604PS，含驱动器）

5. 指令与指示元件

配置：包括行程开关、光电传感器、电容式传感器、电感式传感器、按钮、指示灯、选择开关、温度传感器等。

主要元件：

行程开关（YBLX-ME/8104）

光电式传感器（GH3-N1810NA）

温度传感器（Pt100，K型）

6. 线路实验器材

配置：包括PVC管、PVC直通、PVC壁疏、扎带、线槽、绝缘导线、桥架、冷压叉等。

主要元件：

PVC管（￠16）

绝缘导线（BVR1.5mm，红、绿、黄、蓝、双色）

桥架（50*50）

7. 电工工具

配置：包括尖嘴钳、剥线钳、压接钳、电工钳、螺丝刀、万用表、人字梯、弯管器等。

主要工具：

尖嘴钳（125mm）

万用表（MF500）

弯管器

8. 其他配置

配置：包括电气安装与维修实训考核装置台架、元件存放柜、可移动工具台、电加热器、移动式电源控制台等。

主要设备：

电气安装与维修实训考核装置台架（200610032410mm）

可移动工具台（930740860mm）

三、电气安装与调试实训考核装置技术指标

工作电源：三相五线供电，AC380V/220V±7.5%，50Hz。

工作环境：需使用绝缘地板或绝缘地毯。

网孔板尺寸：798*768mm。

外形尺寸：详见配置清单。

材料：钢板，厚度≥1.5mm。

电源输出：提供带开关、电压指示及短路保护的三相电源输出和航空插头。

消耗功率：≤2KW。

安全保护：具有接地保护、过流保护、漏电保护功能，符合国家标准。

四、电气安装与调试实训考核装置实训项目

电度表接线实训：学习电度表的安装与接线。

配电箱安装实训：掌握配电箱的安装与电能分配。

控制箱安装实训：完成控制箱的安装与调试。

照明设备安装实训：包括日光灯、白炽灯、吸顶灯、节能灯的安装。

PLC控制实训：学习PLC基本指令编程与特殊指令应用。

变频器实训：掌握变频器参数设置与多速段控制。

触摸屏应用实训：完成触摸屏界面设置与基本操作。

电机控制实训：包括步进电机、伺服电机的接线与参数设置。

传感器调试实训：学习多种传感器的接线与调试。

隐蔽工程施工实训：掌握PVC管敷设、穿线及隐蔽工程施工规范。

五、电气安装与调试实训考核装置的应用价值

电气安装与调试实训考核装置是职业院校电气专业教学的理想设备，能够全面提升学员的实践操作能力。通过模拟真实的电气安装场景，学员可以熟练掌握配电箱安装、照明设备接线、电机控制、PLC编程等核心技能，为未来的职业发展奠定坚实基础。
