继电保护综合实验系统

继电保护综合实验系统

一、继电保护综合实验系统的主要特点

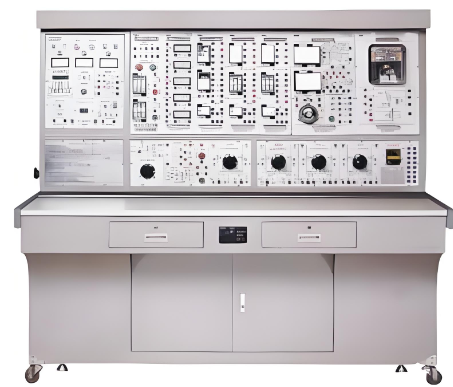

继电保护综合实验系统是一种集成了三相调压器、双绕组三相变压器、负荷电阻器、变压器微机差动保护装置、电磁式差动继电器、电流继电器、时间继电器及控制设备的一体化教学实验设备。该系统能够实现变压器差动保护、微机差动保护、变压器后备过电流保护及变压器零序过电流保护等多种保护实验，同时支持变压器特性实验，如接线方式、绕组区分、极性判别等。

多功能性：支持多种保护实验和变压器特性实验，满足教学与科研需求。

安全性：采用三相五线制供电，具备短路、过流、漏电流、外壳接地等多重安全保护措施。

直观性：实验过程直观可测，便于学生动手操作和数据分析。

多人协作：配备操作控制台，支持多名学生同时操作和记录实验数据。

报警功能：具有保护动作声音报警和灯光指示功能，帮助学生快速识别事故类型及范围。

电流观测：可同时观测变压器一次侧和二次侧电流，便于验证电流互感器变化实验。

灵活接线：提供双线绕阻变压器的12个抽头，支持不同接线方式下的变压器保护实验。

操作简便：系统设计安全耐用，操作简单，适合教学使用。

二、继电保护综合实验系统的主要配置

核心设备：

微机差动保护装置

电磁式差动继电器

变压器与调压器：

三相双绕组变压器

三相调压器

控制设备：

交流接触器

中间继电器

负荷电阻器

继电器与测量设备：

电流继电器

时间继电器

电流互感器

电流表

辅助工具：

标准安全型测试线

实验台体

三、继电保护综合实验系统的主要功能

继电保护综合实验系统能够完成多种教学实验和综合性设计实验，支持继电器特性实验及继电保护实验，主要功能包括：

电磁型电流继电器实验：学习并验证电磁型电流继电器的工作原理。

电磁型差动继电器实验：学习并验证电磁型差动继电器的工作原理。

数字型时间继电器实验：学习并验证数字型时间继电器的工作原理。

电流速断保护实验：模拟电流速断保护的动作过程。

电流二段式保护实验：学习电流二段式保护的原理与应用。

零序电流保护实验：模拟零序电流保护的动作过程。

变压器特性实验：包括接线方式组别区分、极性判别等。

TA接线方式实验：学习变压器保护中电流互感器（TA）的接线方式。

差动回路接线检验实验：验证差动回路接线的正确性。

微机保护参数整定实验：学习微机保护动作参数的整定方法。

电磁式差动继电器参数整定实验：学习电磁式差动继电器动作参数的整定方法。

变压器短路实验：

模拟变压器高、低压侧区内短路。

模拟变压器高、低压侧区外短路。

变压器空载实验：观察励磁涌流对继电保护的影响。

变压器故障模拟实验：

模拟变压器内部故障，测试微机差动保护动作。

模拟变压器外部故障，测试变压器后备保护动作。

保护配合实验：测试微机变压器主保护与后备保护的配合动作。

差动保护特性实验：

改变微机差动保护装置制动特性拐点，观察对差动保护动作的影响。

改变微机差动保护装置二次谐波制动系数K2，观察对差动保护动作的影响。

四、继电保护综合实验系统的应用价值

继电保护综合实验系统是职业院校电气工程专业教学的理想设备，能够全面提升学生的实践操作能力和理论分析能力。通过模拟真实的继电保护场景，学生可以熟练掌握电流保护、差动保护、变压器保护等核心技能，为未来的职业发展奠定坚实基础。
