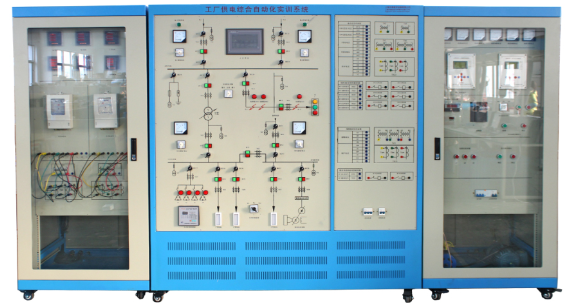

一、工厂供电综合自动化实训系统概述

工厂供电综合自动化实训室是电气自动化控制实训基地的重要组成部分。该实训装置模拟中型工厂的供配电系统，全面展示典型供电系统的一次和二次部分，集控制、保护、测量和信号功能于一体。现代工厂，尤其是大型企业，供电负荷密度大、供电方式复杂，对可靠性和电能质量要求极高，同时还需具备灵活性，以满足不断增长的供电负荷和网络升级需求。因此，将综合自动化技术融入工厂供电系统已成为必然趋势和发展方向。

“工厂供电综合自动化实训系统”基于高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电网络继电保护》、《配电系统自动化》及《配电网自动化技术》等课程的实训教学需求，结合工厂供电系统的实际应用与发展，设计而成的一套综合性实训系统。

二、工厂供电综合自动化实训系统的特点

1. 全面性
   该系统清晰展示典型工厂供电系统的一次和二次部分，综合采用多种实际应用的电气设备，能够满足工厂供电系统的受电、输送、分配、控制、保护等实践技能训练需求。

2. 先进性
   系统融合微机继电保护、电量计量、PLC和工控组态等智能检测控制技术，采用分层分布式控制方式，构建了一个集控制、保护、测量和信号于一体的综合自动化实验平台。

3. 实用性
   系统结构清晰，运行灵活，操作可靠，能够有效提升学生的实践能力和技术应用水平。

三、工厂供电综合自动化实训系统的技术性能

1. 输入电源：三相四线～380V±10% 50Hz±2%

2. 整机容量：≤3kVA

3. 实训台材质：铁质亚光密纹喷塑，铝质面板

4. 通讯协议：RS-485和标准MODBUS通讯协议

5. 微机保护装置测量元件精度：

• 刻度误差：≤1%

• 测量电流：0.2级

• 母线电压：0.2级

• 输出精度：0.2级

• 频率：0.01Hz

• P、Q、COSΦ：0.5级

• 通讯分辨率：≤1ms

6. 实验室远程管理系统软件

• 支持远程监控实验台电源状态，可通过手机或其他移动终端控制电源开关。

• 支持定时开关电源功能。

• 提供PC端和手持移动终端的实训考核功能，可自由设置线路断路、对地短路、接触不良等故障类型。

• 支持扩展故障设置，最多可设置192路故障。

• 通过无线或RS-232串口通讯实现远程集中管理，支持故障设置、参数调整、远程启动、信息反馈及考核评分等功能。

• 集成无线数据采集与分析系统，可实时记录电压、电流等数据并生成趋势曲线。

四、工厂供电综合自动化实训系统的实训项目

1. 工厂供电电气接线图的认知

• 工厂供电一次电气接线模拟图的认知

• 工厂供电二次控制回路接线及信号回路实训

• 电压和电流互感器的接线方法

• 工厂供电倒闸操作

2. 工厂自动装置实训

• 备投投入条件测试

• 进线备投（明备用）及自适应

• 母联备投（暗备用）及自适应

• 无功补偿装置认知

• 手动/自动功率因数补偿

• 线路无功控制

• VQC电压无功控制

3. 高压电动机的继电保护

• 变频器参数整定操作

• 变频器开环调速

• 三相异步电动机的启动方式

4. 整体监控及综合自动化

• SCADA监控

• 线路故障定位、报警及切除

• 电能曲线分析及报表
