深度解析化工自动化仪表实训装置

一、化工自动化仪表实训装置全面介绍

化工自动化仪表实训装置是专为满足大中专院校相关课程实训需求而设计的。它紧密结合《化工测量及仪表》、《检测技术及仪表》等课程大纲，旨在通过实践训练，让学生全面掌握化工仪表及自动化的基础知识，熟悉仪表的安装、调试及使用方法，并对液位、温度、压力和流量等关键参数的自动化控制有深刻认识。化工自动化仪表实训装置的使用，无疑为化工自动化领域的人才培养提供了有力支持。

二、化工自动化仪表实训装置显著特点

该实训装置的对象系统采用不锈钢框架，所有器件均为不锈钢和铝合金材质，确保了装置的耐用性和稳定性。传感器的二次测量仪表直接安装在对象上，便于学生在现场进行各项操作，提升了实训的实战性。装置能够检测化工行业的四大常用热工参数，且每种变量的检测传感器类型多样，测量精度各异，为学生提供了丰富的校验和实践机会。此外，控制箱中的仪表均可通过RS485通讯线与计算机通讯，直观展示不同检测机构在精度等方面的差异。特别值得一提的是，装置还设有故障设置箱，可进行5项排故考核，有效提升学生的故障排查能力。对象系统设计美观、开放性好，为学生提供了一个优质的实训平台。

三、化工自动化仪表实训装置技术性能详解

化工自动化仪表实训装置在技术性能上表现出色。其输入电压为单相三线～220V±10%50HZ，适用于多种工作环境，包括-5℃～+40℃的温度范围和＜85%（25℃）的相对湿度，以及＜4000m的海拔。装置整体尺寸为160cm×75cm×154cm，容量小于3kVA，确保了实训的顺利进行。

四、深入剖析化工自动化仪表实训装置组成

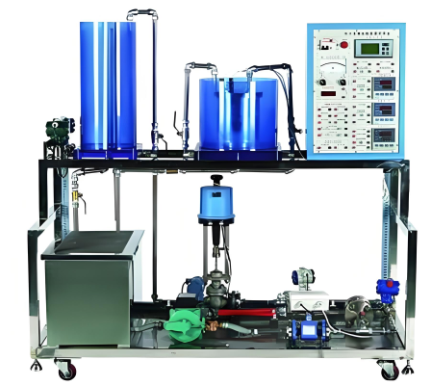

化工自动化仪表实训装置的组成部分丰富多样。被控对象采用不锈钢框架，包括动力系统、有机玻璃水箱、储水箱等关键部件。在检测方面，装置配备了多种传感器，如扩散硅压力变送器、电容式压力变送器、电磁流量计、涡轮流量计等，用于检测液位、流量、压力和温度等参数。此外，还配备了电动调节阀、软管及管道、阀门等辅助部件。控制系统则包括对象控制箱、接线盒、智能调节仪、流量积算仪等设备，以及配套的软件系统，共同构成了完整的实训平台。

五、化工自动化仪表实训装置软件功能介绍

化工自动化仪表实训装置配备了先进的软件系统。MCGS工控组态软件能够对设定值、输出值及各类可写参数进行操作，观看动态变化棒图显示、测量值实时曲线等。盘古上位机监控软件及OPC服务器软件则可实现四通道检测数据实时曲线的绘制，并将无纸记录仪通道数据在组态软件中组态开发，大大提升了实训的效率和效果。

六、化工自动化仪表实训装置实训项目详解

化工自动化仪表实训装置的实训项目涵盖了从基础到进阶的多个方面。学生将通过实训了解实训装置的结构组成和系统认识，掌握离心泵和电动调节阀的工作原理及特性。同时，学生还将学习智能调节仪、流量积算仪、无纸记录仪等设备的认识和使用，以及各类传感器的工作原理认识和校验方法。在自动控制方面，学生将了解单回路与串级控制系统的概述，并掌握水箱液位、管道压力、管道流量等定值控制方法。此外，学生还将通过MCGS工控组态软件进行组态和控制，进一步提升自动化控制技能。

综上所述，化工自动化仪表实训装置在化工自动化领域的人才培养中发挥着重要作用。其显著特点、技术性能、丰富组成以及先进的软件系统共同构成了优质的实训平台，为学生提供了丰富的实践机会和学习资源。通过系统的实训项目，学生将全面掌握化工仪表及自动化的基础知识，为未来的职业发展奠定坚实基础。
