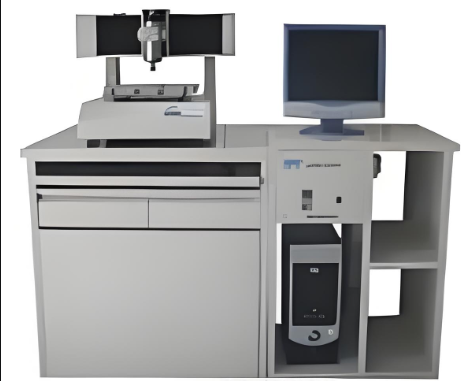

环保型 PCB 制板工艺系统

环保型 PCB 制板工艺系统

一、环保型 PCB 制板工艺系统的独特特性

环保型 PCB 制板工艺系统堪称 PCB 设计以及验证设计快速制板领域的关键研发工具。它借助 PC 控制实现了全自动钻孔，彻底摒弃了人工操作。该系统能够一次性完成 PCB 雕刻、局部雕刻、钻扩孔以及切割等一系列工序。其采用雕刻制板的方式，最大的优势便是有效解决了化学污染环境的难题，同时还避免了使用转印纸、感光纸等工艺所带来的诸多麻烦。并且，该系统运用 USB 接口进行通信，传输速率快，软件操作也极为简便，这让使用者能够轻松上手，大大提高了工作效率。环保型 PCB 制板工艺系统，正以其卓越的性能，引领 PCB 制板行业迈向新的环保高效时代。

二、环保型 PCB 制板工艺系统雕刻机的结构与技术参数剖析

这款系统的雕刻机在结构设计上独具匠心。传动机构的 XYZ 轴均选用直线导轨，搭配滑块预紧装置，有力确保了滑块运行时毫无间隙，稳定可靠。机器整体结构采用铸铁件打造，并且经过整体铣平处理，使得导轨支撑面十分平整，稳定性极佳。XYZ 轴更是采用德国原装进口的滚珠丝杆，在运行过程中运动平稳，不仅雕刻精度高，而且整体震动极小，能够保障制板的高质量完成。

环保型 PCB 制板工艺系统雕刻机具备强大的软件设计功能。用户通过 PROTEL 绘制图形后，可轻松将其转换成 Gerber 文件，然后导入雕刻机软件系统。此软件系统功能丰富，涵盖原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻，以及能够精准识别孔径大小并选择合适刀具、钻头等众多实用功能。

主要技术参数：

• 规格型号：JD - 3020

• 钻孔深度：0.02～3mm

• 最大工作面积：320mm×320mm

• 钻孔孔径：≥0.4mm

• 加工面数：单 / 双面

• 钻孔速度：100 孔 / 分钟

• 驱动方式：步进电机

• 直线导轨：工业级线形方滑轨

• 主轴电机：60000rpm 变频电机

• 传动方式：滚珠丝杆

• 最大移动速度：4.8m/min

• 控制方式：ARM

• 最小线宽：4mil（0.1016mm）

• 通信方式：RS - 232/USB

• 最小线距：6mil（0.1524mm）

• 安全性能：硬件限位保护，超限自停

• 分辨率：0.003125mm

• 防尘罩：标配

三、环保型 PCB 制板工艺系统双面板过孔机技术参数详解

对于双面板过孔机，其技术参数也十分关键。最大孔化板面可达 340×340mm，配备的阳极铜板尺寸为 180×100×2mm，共有 2 套。最小孔径精度能达到 0.5mm，电源采用 220V/50 - 60HZ，最大厚径比为 2.5：1，外形尺寸是 350×270×490mm，工作电流可在 0 - 3A 之间自由调节，重量为 45Kg。这些参数共同保障了双面板过孔机在环保型 PCB 制板工艺系统中高效稳定地运行。

四、全套系统推荐配置

为了让用户能够更便捷地使用环保型 PCB 制板工艺系统，以下是全套系统推荐配置：
