过程测量仪表技能实训装置
过程测量仪表技能实训装置深入探索与实践
一、装置综述：专注于过程测量仪表技能的实训装置
过程测量仪表技能实训装置，专为职业院校的《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》及《仪表测量工操作实训》等核心课程量身打造，严格遵循实训大纲的细致要求。此装置旨在通过实践强化学生对过程仪表测量技术的掌握，同时提升自动化仪表的安装、测量与使用技能，为学生在未来职业生涯中的成功奠定坚实基础。过程测量仪表技能实训装置不仅涵盖了广泛的知识点，还注重培养学生的实际操作能力。
二、装置特色：不锈钢材质与高度灵活性的完美结合
材质卓越：装置主体框架及所有关键器件均采用不锈钢材料，确保实训装置的长期稳定性和耐用性，满足各种实训需求。
操作便捷性：传感器及其二次测量仪表被巧妙地安装在易于访问的网孔板上，这一设计显著提升了学生在现场操作的便利性和效率。过程测量仪表技能实训装置的安装位置经过精心考量，确保学生能够轻松接触并进行各类实训操作。
直观教学体验：控制部分同样采用不锈钢网孔板设计，现场信号通过接线端子排直接接入测量仪表。这一创新设计不仅增强了学生的动手能力，还使仪表接线过程更加直观明了，便于学生快速掌握接线技巧。
高度开放性：对象系统设计美观且极具开放性，为学生提供了一个理想的实训平台。学生可以在此平台上自由探索和实践，深化对过程测量仪表技能实训装置的理解和应用。
三、技术规格：确保实训环境的稳定与安全
输入电压：单相三线～220V±10%，50HZ，为装置提供稳定可靠的电力供应。
工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，确保装置在各种环境下都能稳定运行。
整体尺寸：紧凑的设计（160cm×75cm×154cm）便于摆放和移动，适应各种实训场所。
装置容量：≤3kVA，确保装置在高效运行的同时符合安全标准。
四、装置构成：全面覆盖测量与控制需求

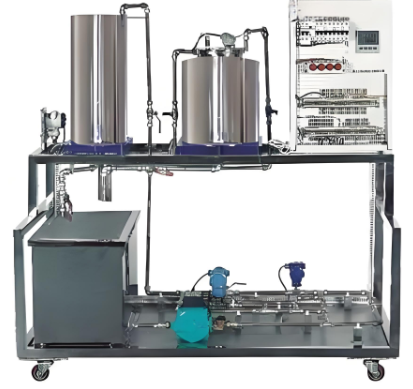

被控对象（不锈钢框架）：包括动力系统、水箱（2套）、储水箱（1套）、液位检测（1路压力变送器）、流量检测（1路涡轮流量计）、压力差检测（1路差压变送器）、温度检测（PT100和K分度热电偶各1路）、管路及阀门等，全面模拟实际工业场景，满足学生对过程测量仪表技能实训装置的实训需求。
控制系统（网孔板）：包含网孔板、漏电保护器（5个）、开关电源、单相调压模块、K分度热电偶冷端补偿器、接线端子排及智能仪表等，为实训提供强大的控制与支持，确保学生能够深入了解过程测量仪表技能实训装置的工作原理和应用场景。
五、实训项目：理论与实践的深度融合
装置认知：深入了解实训装置的结构组成和系统原理，为后续的实训操作打下坚实基础。
传感器工作原理探索：
深入探索压力变送器、涡轮流量计、差压变送器的工作原理及实际应用，加深对过程测量仪表技能实训装置中传感器的理解。
深入了解PT100热电阻和K分度热电偶的工作原理及其在温度测量中的应用，提升对温度传感器的认知。
传感器安装与测量技能提升：
实践压力变送器、涡轮流量计、差压变送器的检测与校准过程，提升对过程测量仪表技能实训装置中传感器的安装与测量技能。
掌握PT100铂电阻和K分度热电偶的检测与调试技巧，提升对温度传感器的实际操作能力。
通过这一系列精心设计的实训项目，学生不仅能够全面掌握过程测量仪表技能实训装置的基本理论和操作技能，还能在实践中深化对自动化仪表测量技术的理解，为未来的职业发展奠定坚实基础。同时，装置的高开放性和灵活性也为学生提供了广阔的探索空间和实践机会，助力他们在过程测量仪表技能实训装置领域取得更加显著的成就。
