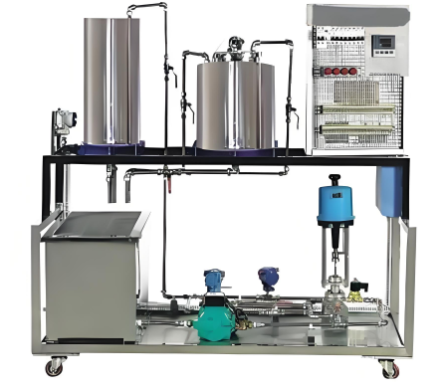

过程控制设备故障诊断与维修技能实训平台

过程控制设备故障诊断与维修技能实训平台

一、过程控制设备故障诊断与维修技能实训平台概述

随着工业自动化技术的快速发展，过程控制设备的智能化程度日益提高，功能愈加复杂，智能仪表设备在工业现场得到广泛应用。这对设备维护人员的技术能力提出了更高要求。为帮助技术人员快速掌握先进的故障诊断与维修技能，提升现场问题处理能力，本企业研发了过程控制设备故障诊断与维修技能实训平台。该平台通过模拟真实工业场景，为学员提供全面的理论学习和实践操作机会，助力其在新形势下的职业竞争力提升。

二、过程控制设备故障诊断与维修技能实训平台特点

• 工业级材质设计：对象系统采用不锈钢框架，核心部件由不锈钢与铝合金制成，确保耐用性与稳定性。

• 现场化操作体验：传感器的二次测量仪表直接安装于对象系统上，学员可在模拟现场环境中进行操作训练。

• 模块化控制设计：控制部分采用不锈钢网孔板，通过接线端子排连接现场信号与测量仪表，直观展示仪表接线原理，强化学员动手能力。

• 开放式结构设计：系统设计美观，开放性强，为学员提供真实的实训环境，便于观察与操作。

三、过程控制设备故障诊断与维修技能实训平台技术性能

• 输入电压：单相三线～220V±10%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 整体尺寸：160cm×75cm×154cm

• 装置容量：＜3kVA

四、过程控制设备故障诊断与维修技能实训平台系统组成

1. 被控对象（不锈钢框架）

• 动力系统：1套

• 水箱系统：2套水箱+1套储水箱

• 检测仪表：

• 液位：1路压力变送器

• 流量：1路涡轮流量计

• 压力：1路差压变送器

• 温度：1路PT100热电阻+1路K分度热电偶

• 执行机构：

• 电动调节阀：1套（用于流量控制）

• 电磁阀：1个

• 管路与阀门：若干

2. 控制系统（网孔板）

• 核心组件：

• 不锈钢网孔板：1套

• 故障设置箱：1套

• 开关电源：1个

• 单相调压模块：1个

• K分度热电偶冷端补偿器：1个

• 漏电保护器：5个

• 接线端子排：若干

• 智能仪表：1个

五、过程控制设备故障诊断与维修技能实训平台实训项目

1. 实训装置结构与系统认识

• 了解平台组成及工作原理，熟悉各模块功能。

2. 电动阀故障诊断与维修

• 学习电动阀基本原理，分析常见故障（如阀门卡滞、信号异常等），掌握维护与维修技能。

3. 压力检测仪表故障诊断与维修

• 掌握压力变送器工作原理，诊断常见故障（如零点漂移、信号失真等），学习校准与维护方法。

4. 流量检测仪表故障诊断与维修

• 了解涡轮流量计工作原理，分析常见故障（如测量误差、信号干扰等），掌握维护与校准技术。

5. 温度检测仪表故障诊断与维修

• 学习PT100与热电偶工作原理，诊断常见故障（如测温偏差、线路断路等），掌握维护与校准技能。

6. 液位检测仪表故障诊断与维修

• 掌握压力变送器在液位检测中的应用，分析常见故障（如液位波动、信号异常等），学习维护与校准方法。
