过程测量仪表技能实训装置深度解析

一、过程测量仪表技能实训装置概述

专为职业院校量身打造的过程测量仪表技能实训装置，深度融合了《化工测量技术》、《自动化仪表应用》、《过程控制仪表》及《仪表操作技能实训》等关键课程的实训精髓。借助这一装置，学生能够深入探索并掌握过程仪表测量的核心技术，以及自动化仪表的安装、测量与使用技巧。

二、过程测量仪表技能实训装置独特优势

1. 不锈钢材质设计：实训装置的主体框架及所有关键部件均采用不锈钢材料，确保了装置的耐用性和稳定性。

2. 网孔板布局：传感器的二次测量仪表巧妙地安装在网孔板上，这一设计不仅便于学生现场操作，还大大提升了实训的灵活性和直观性。

3. 直观接线体验：控制部分同样采用不锈钢网孔板设计，现场信号通过接线端子排直接接入测量仪表，这一创新设计不仅强化了学生的动手能力，还使现场仪表的接线过程更加清晰明了。

4. 开放性与美观并重：对象系统的设计兼顾了美观与开放性，为学生提供了一个理想的实训环境，有助于他们更好地理解和掌握过程测量仪表的技能。

三、过程测量仪表技能实训装置技术规格

该实训装置具备以下技术性能：输入电压为单相三线～220V±10%，工作频率为50HZ；适宜的工作环境温度范围为-5℃～+40℃，相对湿度小于85%（在25℃时），海拔限制在4000m以下；整体尺寸为160cm×75cm×154cm，装置容量不超过3kVA。

四、过程测量仪表技能实训装置构成详解

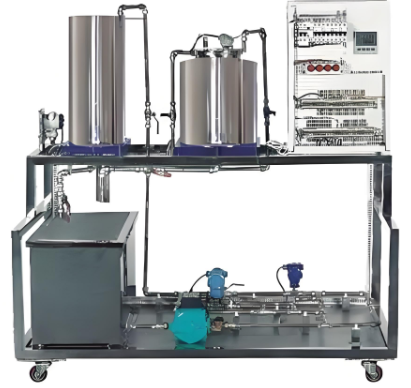

实训装置由被控对象和控制系统两大部分组成。被控对象包括动力系统、水箱、储水箱等关键部件，以及液位、流量、压力、温度等多路传感器。控制系统则配备了网孔板、漏电保护器、开关电源等核心组件，以及智能仪表和接线端子排等辅助设备。此外，实训装置还配备了常用工具和配套件，以满足学生的实训需求。

五、过程测量仪表技能实训装置实训项目概览

通过本实训装置，学生可以参与以下实训项目：

1. 结构组成与系统认识：深入了解实训装置的结构组成和系统架构。

2. 传感器工作原理探索：学习并掌握压力变送器、涡轮流量计、差压变送器、PT100热电阻及K分度热电偶等传感器的工作原理。

3. 传感器安装与测量技能实训：实际操作并检测各类传感器，提升安装与测量技能。
