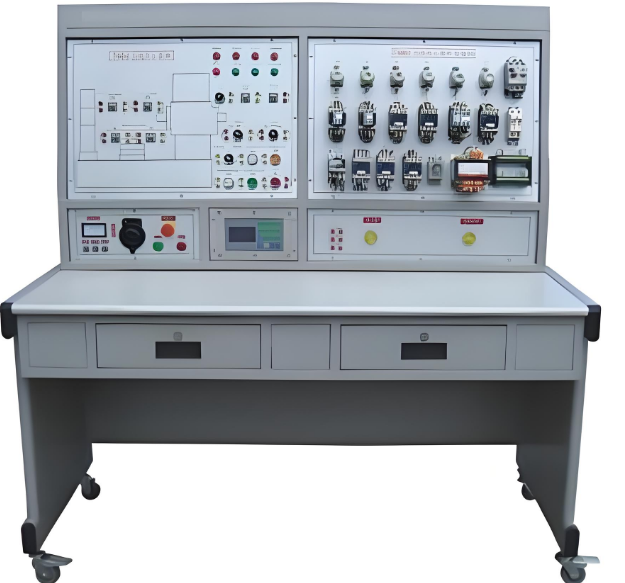

平面磨床电气技能实训考核装置

平面磨床电气技能实训考核装置

装置概述：专为电气教学与实训打造

平面磨床电气技能实训考核装置，是一款针对性极强的实验设备，主要面向各大中专院校、职业学校的电气、自动化相关专业，同时也为社会电工培训及各县市维修电工鉴定所（站）提供有力支持。其研发目的在于满足电气控制内容的教学与考核需求，集课堂演示、机床电气控制原理实操以及实验实习等多种功能于一体。该装置选用实际电器，这一特性使其成为社会电工类职业培训中机床电气维修方向的理想实习设备，也是职业资格培训考核的不二之选。它有效克服了传统教学依赖实际设备成本高昂、教学效果不佳的弊端，以经济高效的方式，显著提升学生的动手能力，为高层次维修技能训练提供坚实保障。

适用范围：精准聚焦磨床电气实训

此装置精准定位于平面磨床电气控制的模拟操作以及电气故障排除技能的考核。无论是院校学生进行系统学习，还是社会电工提升专业技能，都能借助该装置实现高效学习与技能提升。

技术性能：卓越参数保障稳定运行

1. 电源输入：采用三相四线制，输入电压为～380V±10%，频率50Hz，确保电源供应稳定，满足设备运行需求。

2. 工作环境：能在 -10℃至 +40℃的温度区间内正常工作，相对湿度小于85%（25℃时），海拔低于4000m的环境下稳定运行，适应多种复杂环境。

3. 装置容量：装置容量小于1KW，在保证设备性能的同时，有效控制能耗。

4. 外形尺寸：装置外形尺寸为1410mm×725mm×1535mm，合理的尺寸设计便于在各类教学场所灵活安置。

基本装备：精心配置助力教学实践

1. 电源控制面板（铝质面板）

• 交流电源（漏电保护）：提供三相交流380V市电，并配备漏电保护措施，保障使用者安全。

• 人身安全防护体系：配备电压型漏电保护器，当线路漏电时，控制屏内接触器跳闸切断电源；同时设有电流型漏电保护装置，一旦漏电流超标，即刻切断电源，双重防护确保安全。

2. 主令控制及图示板（铝质面板）

• 该面板整合了机床所有主令电器与动作指示灯，所有操作在此进行，指示灯实时反馈机床动作。

• 面板上印有平面磨床示意图，使磨床外形轮廓一目了然，方便学生理解操作。

3. 元器件安装板

• 断路器、熔断器、接触器等各类元器件直接安装在面板表面，学生可直观观察其动作情况，加深对电器元件的认识。

4. 三相异步电动机

• 配置三个380V三相鼠笼异步电动机，分别用于驱动砂轮、冷却泵以及液压泵，满足平面磨床不同工作环节的动力需求。

5. 故障开关箱

• 设有32个开关，其中K1 - K24用于故障设置，方便开展故障排除训练；K25 - K32预留备用，为后续功能拓展提供可能。

6. 实验桌

• 实验桌采用铁质双层亚光密纹喷塑工艺，桌面为防火、防水、耐磨的高密度板，结构坚固且造型美观。

• 设有两个大抽屉用于存放工具资料，桌面可安装电源控制屏，提供宽敞操作空间。

• 桌底配备四个方向轮与四个固定调节机构，便于移动与固定，优化实验室布局。

实验项目：多元内容提升实践能力

1. 低压电器认知：帮助学生全面熟悉常用低压电器的结构与原理，夯实理论基础。

2. 故障排查训练：在电气原理图模式下，引导学生运用原理分析与测量手段，精准定位故障线路，提升故障诊断能力。

3. 动手能力强化：通过实际操作，切实提高学生的动手能力与技能操作水平，培养实践能力。

4. 常见故障解决：借助对机床故障的实际排除操作，让学生熟练掌握平面磨床常见故障的解决方法，积累实战经验。

5. 技能考核应用：可灵活设置故障点，作为维修电工技能考核平台，检验与提升维修电工的专业技能。
