普通车床电气技能实训考核装置全方位解析

一、装置研发背景与用途

普通车床电气技能实训考核装置专为各大中专院校、职业学校的电气、自动化及相关专业教学，社会电工培训，以及各县市维修电工鉴定所（站）的电气控制考核而精心打造。它既能用于课堂理论知识的演示，又能满足机床电气控制原理的实操练习，是电气教学与实践不可或缺的实验设备。由于该装置采用真实电器元件，不仅为社会电工类职业培训中的机床电气维修提供了理想的实习平台，更是职业资格培训考核的优选设备。它有效解决了以往依赖实际设备教学成本高昂、教学效果不佳的难题，以较低的投入实现了显著的教学成果，极大地提升了学生的实践动手能力。

二、适用范围精准定位

普通车床电气技能实训考核装置主要适用于 C6140 型普通车床的电气控制模拟操作，以及电气故障排除技能的考核。无论是学生的技能学习，还是专业人员的技能提升，都能在此找到精准的应用场景。

三、卓越技术性能一览

• 输入电源：采用三相四线（～380V±10% 50Hz），确保电源稳定可靠。

• 工作环境适应性强：能在温度 -10℃～+40℃、相对湿度＜85%(25℃)、海拔 < 4000m 的环境下稳定工作，满足不同地区的使用需求。

• 装置容量：＜1KVA，高效节能，降低使用成本。

• 外形尺寸：1410mm×725mm×1535mm ，合理的尺寸设计便于在各类教学场地放置与使用。

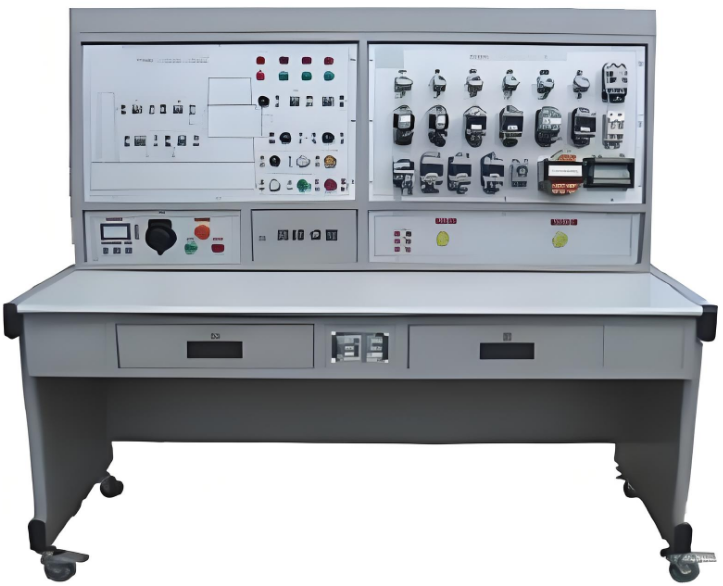

四、丰富基本装备详情

• 电源控制面板（铝质面板）

• 交流电源（带漏电保护）：提供稳定的三相交流 380V 电源，同时配备漏电保护措施，保障使用安全。

• 人身安全保护体系：装有电压型和电流型漏电保护装置，双重保障，一旦出现漏电，即刻告警并切断电源，确保实验安全无虞。

• 主令控制及图示板（铝质面板）：面板集成了机床所有主令电器和动作指示灯，操作便捷直观。面板上还印有普通车床示意图，方便使用者快速了解车床结构与动作原理。

• 元器件安装板：断路器、熔断器、接触器等元器件直接安装在面板表面，动作情况一目了然，便于观察与学习。

• 三相异步电动机：配备 3 只 380V 三相鼠笼异步电动机，分别用于主轴、冷却泵和快速移动，满足车床不同工作需求。

• 故障开关箱：设有 32 个开关，其中 1 - 23 号用于故障设置，为技能考核与故障排除练习提供便利，24 - 32 号保留备用。

• 实验桌：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板，坚固耐用。配备两个大抽屉，方便存放工具资料。桌底设有四个方向轮和固定调节机构，便于移动与固定，优化实验室布局。

五、多元实验项目与核心内容

• 熟悉低压电器：帮助学生深入了解常用低压电器的结构与原理。

• 故障排查练习：在电气原理图模式下，引导学生通过原理分析与测量，精准找出故障线路。

• 提升动手能力：通过实际操作，显著提高学生的动手能力与技能操作水平。

• 常见故障排除：通过对机床故障的排除实践，掌握机床常见故障的解决方法。

• 技能考核应用：可灵活设置故障点，作为维修电工技能考核的专业平台。
