工业自动化综合实验考核装置

工业自动化综合实验考核装置：开启工业自动化学习的钥匙

一、前沿集成，引领实训潮流

工业自动化综合实验考核装置作为一款高度集成的创新设备，融合了单片机、可编程控制器（PLC）以及变频调速器，为工业自动控制理论的教学、实训与考核提供了理想平台。

单片机模块

该装置选用广泛应用的 51 系列单片机，并配备 51 仿真器与编程器。实验系统采用挂箱结构搭配多功能实验考核系统，功能十分强大。不仅能进行常规实验，还支持单片机程序开发与考核，同时提供丰富的参考实验程序，堪称全面的单片机实验考核系统，助力学习者深入掌握单片机技术。

可编程控制器（PLC）模块

采用备受青睐的日本三菱 FX1N 主机，实验程序采用挂箱式设计，主机的所有 I/O 口通过接线端子输出，与各实验挂箱连接便捷，均采用接插件形式，插拔轻松、接触可靠、连线迅速，可重复使用。装置提供典型的工控实验程序，学习者通过实践，能深入理解 PLC 的原理与工作流程，为未来职业发展筑牢根基。

变频器模块

选用日本三菱 FR-A540 - 1.5K 主机，所有接口通过接线端子输出，学习者能轻松通过实验掌握变频器的原理与应用，是极为理想的变频器实验装置。

二、精准参数，保障稳定运行

• 实验台规格：外形尺寸为 1800mm×700mm×760mm ，提供宽敞的操作空间。

• 实验屏尺寸：1500mm×800mm，方便展示实验数据与操作流程。

• 输入电压：AC380V±10% 50Hz，确保电源稳定供应。

• 输出电压：涵盖 AC380V、AC220V、DC24V、DC5V ，满足不同实验需求。

• 安全防护：具备三相漏电保护与紧急停止开关，全方位保障使用者安全。

• 核心设备型号：PLC 主机为三菱 FX1N - 40MR，变频器主机为三菱 FR - A540 - 1.5K，51 仿真器、编程器型号为 BF51 。

• 装置容量：<1.5KVA，高效节能。

三、独特优势，铸就卓越品质

• 组件式创新结构：装置采用组件式结构，便于更换部件。若要扩展功能或开发新实验项目，只需增添相应部件，有效延长设备使用寿命，避免淘汰风险。

• 高度仿真工业现场：实验对象高度模拟工业现场实际应用，学习者通过该装置训练，能快速适应真实工作环境。

• 强大综合性能：集 PLC、单片机、变频调速原理与综合运用为一体，全面提升学习者的综合能力。

• 广泛应用场景：适用于综合实验、课程设计、毕业设计等多种教学场景，满足不同阶段学习需求。

• 数据采集与组态软件：配备数据采集和工控组态软件，所有实验项目均有组态棒图跟踪教学，使学习过程更加直观、高效。

四、完备配置，满足多样需求

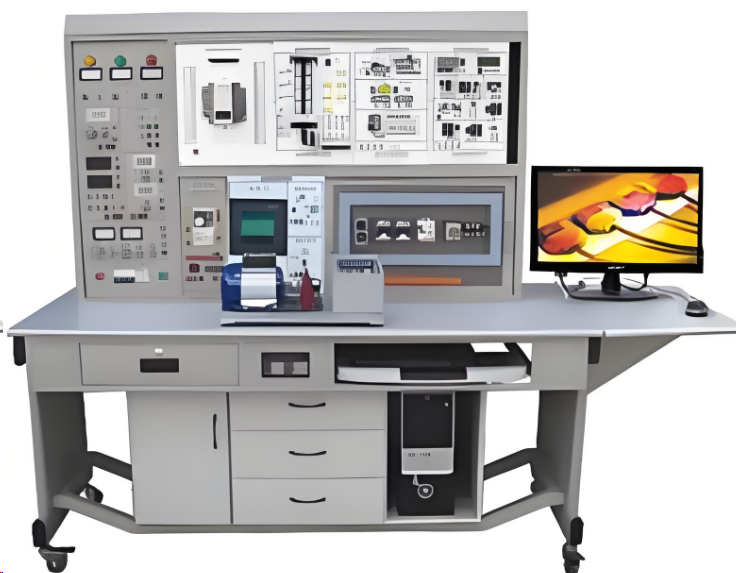

工业自动化综合实验考核装置主要由实验屏、实验挂箱及实验器材、实验桌构成。

实验屏

采用铁质双层亚光密纹喷塑工艺，搭配铝质面板。为实验提供交流电源、直流电源、恒流源、测量仪表、模拟量调节器、定时器等。

• 电源供应：提供 380V 交流电源及 220V 交流电源，具备漏电及短路保护功能，确保用电安全。

• 直流电源：包含 0 - 10V 连续可调直流稳压电源一路，以及 ±12V、+24V、+5V 固定直流稳压电源，均有过载保护。

• 恒流源：0 - 24mA 连续可调恒流源，满足特定实验需求。

• 其他配置：一组 BCD 拨码器及一路模拟量调节器；实验管理器，兼具时钟功能，可定时报警，统一实验或考核时间；外测数显电压表一只，精度 0.5 级，量程 0 - 100V；外测数显电流表一只，精度 0.5 级，量程 0 - 1000mA。

实验挂箱及器材

• PLC 可编程控制器实验挂箱（一至五）：涵盖丰富的 PLC 实验内容。

• 单片机综合开发系统实验挂箱（一至四）：满足单片机多方面实验与开发需求。

• 变频调速实验挂箱（一至二）：助力学习者掌握变频调速技术。

• 工控组态软件：打开软件编程环境，可编辑出形象直观、动感强、数字效果好的组态棒图，用于实训动态跟踪教学。

• PLC 仿真教学软件：具有通过 PLASH 虚拟环境实时显示 PLC 运行状态、实现 PLC 虚拟接线并检查错误、进行 PLC 编程训练与程序测试、模拟 PLC 运行并检查错误程序等功能。

• 电机导轨、光码盘测速系统：包含光码盘测速系统（配有进口光电编码器）及固定电机的不锈钢导轨，导轨平整度好，无应力变形。

• 三相鼠笼异步电动机：一台 380V Y/△接法电机，满足相关实验需求。

实验桌

采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。设有抽屉及元器件储存柜，底部带有刹车的方向轮，便于移动和固定。

五、丰富实验，深化知识掌握

单片机单元

自由实验系统以 MCS51 单片机最小系统为基础，装有优质单片机锁紧集成插座，操作便利。实验系统板可开展多种实验，如单片机输入、输出口实验，数据传送实验，多字节加法实验，双字节乘法实验，数制转换实验，数据排序实验，分支程序设计实验，布尔操作及子程序设计实验，定时器计数器实验，外部及内部中断实验，键盘及显示实验，AD 转换实验，单片机与单片机通讯实验（需二台实验系统），单片机与 PC 机通讯实验，音乐实验，E2PROM 存储器实验等。单片机实验系统还能便捷地将 51 的所有 32 个输入、输出端口用排线引出，方便程序开发。
