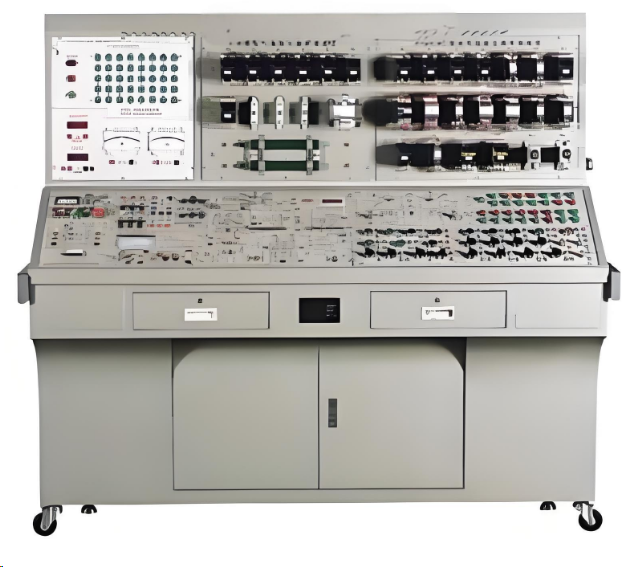

龙门刨床电气技能实训考核装置（三套扩大机组型）

龙门刨床电气技能实训考核装置（三套扩大机组型）

在电气实训与技能培训领域，龙门刨床电气技能实训考核台（三套扩大机组型）凭借其卓越的功能和丰富的配置，成为了众多职业院校、社会电工培训机构以及维修电工鉴定所（站）的首选设备。这款考核台集成了龙门刨床电气控制线路、多种类型的机组以及精心设计的故障箱等关键组件，专门为电气、自动化及相关专业的实训教学和考核量身打造。无论是在课堂教学中进行生动演示，还是在实际操作中进行机床电气控制与故障排除，它都能发挥出无可替代的作用，更是高级维修电工及技师等级技能鉴定培训考核的重要支撑。

一、功能特点

• 创新设计，提升教学体验：龙门刨床电气技能实训考核台的电气部分采用独特的台式敞开结构，不仅外观设计美观大方，还具有极高的直观性。学员们可以清晰地观察到内部电气元件的布局与工作状态，让学习过程更加直观易懂。

• 便捷测试，助力故障排查：整套机床电气线路的每一个接点，在龙门刨床电气技能实训考核台的面板上都对应设有测试点。这一贴心设计使得学员在进行故障检测时，能够轻松找到测试位置，极大地提高了故障排查的效率，让学习与实践操作更加顺畅。

• 高度模拟真实工况：考核台的配套机组电压等级与实际龙门刨床完全一致，并且所选用的元器件均为工业实际应用的产品，与工业现场的设备高度贴近。学员们在实训过程中，能够真实感受到工业环境下的电气控制场景，为今后的实际工作积累宝贵经验。

• 灵活故障设置，强化技能训练：通过简单地拨动故障开关，就能在龙门刨床电气技能实训考核台上对机床电气线路随机设置各种故障。丰富多样的故障类型为学员提供了充足的实践机会，帮助他们在不断解决问题的过程中，提升电气故障排查与维修的技能。

• 多重安全保障，统一考核标准：为了确保实训过程中的安全，考核台配备了电压型和电流型漏电保护器，能够在出现漏电情况时迅速切断电源，有效保护操作者的人身安全。同时，还特别设置了定时器兼报警记录仪（服务管理器）。它不仅可以在平时作为时钟使用，还具备设定实训时间、定时报警并切断总电源的功能。此外，它能够自动记录因操作错误导致的漏电告警次数，为学员的实训技能考核提供了统一、客观的标准。

• 精准测速，洞察运行原理：龙门刨床电气技能实训考核台设有测速发电机和转速表，学员们在实训过程中可以通过它们直观地观察到工作台自动循环过程中的速度变化。这一速度变化过程正是 B20 系列龙门刨床中最典型的工作台速度变化曲线图，帮助学员深入理解龙门刨床的运行原理。

二、技术性能

• 电源输入：支持三相四线（或三相五线）～380V±10% 50Hz 的电源输入，稳定可靠的电源供应为考核台的正常运行提供了坚实保障。

• 工作环境适应性强：能在温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m 的环境下稳定工作，满足不同地区和场所的使用需求。

• 容量合理：装置容量＜3kVA ，在满足各类实训操作电力需求的同时，也实现了能源的高效利用。

• 尺寸设计科学：设备尺寸为 1760mm×805mm×1590mm ，这一尺寸既保证了内部组件的合理布局，又便于在各类教学场地和培训场所进行安置与使用。

• 漏电保护精准：漏电保护动作电流≤30mA，动作时间≤0.1s，能够在极短的时间内切断电源，有效避免漏电事故的发生。

三、基本配置

• 电源控制面板：作为龙门刨床电气技能实训考核台的电力控制核心，三相电源输入后，首先经过漏电保护器的严格防护，然后通过启动、停止按钮来控制机床电路的总电源，同时还设有急停按钮，以应对突发紧急情况。

• 三相交流电源：提供 AC380V±10% 50Hz 的三相交流电源，并配备漏电保护功能，确保供电安全稳定。

• 人身安全保护体系：电压型漏电保护器在线路出现漏电现象时，会迅速使控制屏内的开关跳闸，切断电源；电流型漏电保护器则在漏电流超过一定值时，立即切断电源，双重保障实训人员的安全。

• 电压指示与监测：通过电压指示切换开关，可在电压表上分别指示电网的 UUV、UVW、UWU 线电压值，方便实训人员实时监测电网电压状况。

• 定时器兼报警记录仪：除了具备时钟功能外，还能设定实训时间，在时间到达时定时报警并切断总电源。同时，它还能自动记录由于操作错误导致的漏电告警次数，为学员的实训考核提供客观的数据依据。

• 龙门刨床示意图面板：在这块面板上，绘制有龙门刨床的立体图案，让学员们能够直观地了解龙门刨床的外形与结构。此外，面板上还绘制了相关的电气原理图，帮助学员快速熟悉龙门刨床的电气控制原理，深入分析其控制系统。

• 直流调速系统控制面板：这是深入学习直流调速技术的关键区域，面板上详细绘制了电机扩大机 A - G - M 直流调速系统的电气原理图。学员们通过不同的连线方式，能够完成电机扩大机自动控制的开环、单闭环、双闭环等一系列实训项目。

• 直流仪表组：配备了直流数字电压表、直流数字电流表、直流数字毫安表各一只，均为三位半显示，精度达到 0.5 级。这些仪表能够精准测量和监视电机扩大机自动控制系统中各线路的相关参数，为学员的实训操作提供准确的数据支持。

• 直流可调稳压电源：提供一路直流 0～6V/0.5A 的可调稳压电源，并且具备短路保护功能。该电源可以单独为电机扩大机的控制绕组供电，帮助学员通过实训深入了解电机扩大机的特性与原理。

• 转速表与速度变化图：设有精度为 1 级的镜面转速表，主要用于监视主拖动电动机 M1 的转速。在转速表的下方，还绘制有工作台自动循环的速度变化图，让学员能够清晰地了解龙门刨床工作台自动往返行程中的速度变化过程。

• 负载模拟组件：配备一路可调直流稳压电源与一台制动器，通过调节负载，能够模拟工作台主拖动电动机在空载、轻载、额定负载、过载等不同状态下，自动控制系统中电压负反馈、电流正反馈、电流截止负反馈对主拖动电动机转速、电流、电压等参数的影响。

• 电机扩大机自动控制系统展示：将电机扩大机自动控制系统完整地绘制在面板上，并将各电动机的电枢绕组、励磁绕组、控制绕组等相关部分都引到护套座上，方便学员进行实训操作与测试。在面板上，学员们能够清晰地认识电压负反馈、电流正反馈、电流截止负反馈等关键环节。

• 电气控制操作面板：面板上集成了机床的所有主要控制开关及动作指示灯，机床的所有操作都可以在这几块面板上完成。指示灯能够实时指示机床的相应动作，同时面板上还绘制有相关的电路图，让实训效果更加显著，学员能够更加直观地理解和掌握电气控制操作。

• 电气线路元器件安装接线面板：接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件直接安装在面板表面，学员可以直观地观察到它们的动作状况，深入了解电气线路的工作过程。

• 配套机组：

• 工作台主拖动电机机组：由测速发电机、直流他励电动机及负载组成，为工作台的主拖动提供动力支持，确保工作台能够稳定运行。

• 直流发电机组：由三相异步电动机拖动一台直流他励发电机和一台复励发电机，满足不同的电力需求，为整个实训系统提供稳定的电力供应。

• 电机扩大机机组：由三相异步电动机拖动电机扩大机，是实现电机扩大机自动控制的关键机组，为电机扩大机的实训提供了必要的设备支持。

• 故障开关箱：设有 21 个故障开关，其中 K1 到 K17 用于故障设置，K18 到 K20 保留备用，K21 为信号灯指示开关。丰富的故障设置选项，能够满足不同层次的实训需求，帮助学员全面提升电气故障排查与维修能力。

• 模拟工作台：采用不锈钢板制成，装有工作台控制电路中的六个行程开关。学员们可以用手推动工作台，模拟其自动往返运动状态，从而观测工作台碰撞到减速、换向、限位等行程开关时，电路中各接触器的吸合与断开情况，以及主拖动电动机的速度变化，增强实践操作体验。

• 实训桌：采用铁质双层亚光密纹喷塑工艺制作，形状呈长方体，造型美观大方。左右两边各设有一个带锁抽屉，方便存放工具及资料等物品。实训桌还设有四个万向轮和四个固定调节机构，便于在不同场地进行移动和固定，满足多样化的实训需求。

四、实训项目

• 电机扩大机原理探究：通过龙门刨床电气技能实训考核台，深入熟悉电机扩大机的特性及原理，为后续的实训操作奠定坚实的理论基础。

• 系统认知实训：开展电机扩大机 A - G - M 系统认识实训，全面了解该系统的组成结构与工作机制，掌握系统的基本运行原理。

• 自动控制系统实训：进行电机扩大机自动控制系统实训，包括开环、单闭环、双闭环等多种控制模式，深入学习自动控制技术在实际中的应用。

• 电气控制实训：利用龙门刨床电气技能实训考核台进行龙门刨床电气控制实训，熟悉电气控制
