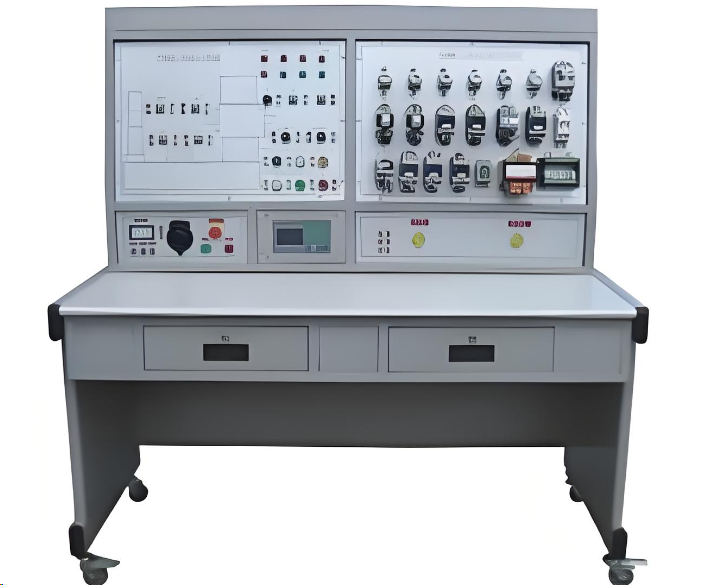

龙门刨床电气技能实训考核台

一、产品概述

龙门刨床电气技能实训考核台作为一款专业定制的实训设备，是各大中专院校、职业学校电气及自动化相关专业教学的得力助手，也是社会电工培训、维修电工鉴定所（站）考核的关键设备。该考核台选用真实电器元件，既能够用于课堂上演示龙门刨床电气控制原理，让学生进行实际操作与实验实习，又能在社会电工职业培训中，充当机床电气维修的重要实习设备，在职业资格培训考核中更是被广泛采用。龙门刨床电气技能实训考核台有效克服了传统在实际设备上教学成本高、教学效果欠佳的难题，以相对较低的成本达成显著的教学成果，极大地提升了学生的动手实践能力。

二、适用范围

龙门刨床电气技能实训考核台有着明确的适用范畴，主要适用于龙门刨床电气控制的模拟操作训练，以及龙门刨床电气故障排除的技能考核场景。它为电气相关领域的教学与培训搭建起一个专业、高效的实践平台，助力学员提升相关技能。

三、技术性能

• 输入电源：三相四线（～380V±10% 50Hz），龙门刨床电气技能实训考核台以此标准电源输入，保障设备稳定运行。

• 工作环境：温度 -10℃～ +40℃，相对湿度＜85%(25℃)，海拔 < 4000m，在这样的环境条件下，龙门刨床电气技能实训考核台能够正常发挥其功能。

• 装置容量：＜1KW，功率符合实训需求。

• 外形尺寸：1410mm×725mm×1535mm，该尺寸设计合理，便于在各类教学和培训场地安置。

四、基本装备

• 电源控制面板（铝质面板）：是龙门刨床电气技能实训考核台的重要组成部分。

• 交流电源：配备漏电保护措施，提供三相交流市电（380V），为设备运行提供稳定电力。

• 人身安全保护体系：包含电压型漏电保护器，当线路漏电时，控制屏内接触器跳闸切断电源；还有电流型漏电保护装置，一旦漏电流超定值，立即切断电源，全方位保障使用者安全。

• 主令控制及图示板（铝质面板）：集成了龙门刨床所有主令电器和动作指示灯，所有关于龙门刨床的操作都在此面板进行，指示灯可实时显示机床相应动作，方便学员操作与观察。

• 元器件安装板：断路器、熔断器、接触器、热继电器、变压器等元器件直接安装在面板表面，动作情况一目了然，学员能直观了解各元器件工作状态。

• 各种规格的电动机：

• 三相异步电动机拖动电机扩大机的机组。

• 三相异步电动机拖动两只直流发动机的机组。

• 直流电动机及其负载的机组。

• 润滑泵电机 1 只，电掴风机 1 个，垂直刀架、右侧刀架、左侧刀架各 1 个，横梁升降电动机、松紧电动机各 1 个，满足龙门刨床各种运行需求。

• 故障开关箱：设有 32 个开关，用于灵活设置各类故障，为学员提供故障排查训练条件。

• 实验桌：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板，结构稳固，呈长方体造型，美观大方。有两个大抽屉用于存放工具和资料，桌面用于安装电源控制屏并提供宽敞的工作台面。桌底设有四个方向轮和四个固定调节机构，方便移动与固定，利于实验室合理布局，是龙门刨床电气技能实训考核台的实用配套设施。

五、实训目的及主要内容

• 帮助学生深入熟悉交磁放大机的特性与原理，这是操作龙门刨床电气技能实训考核台的重要理论基础。

• 使学生熟练掌握龙门刨床的电气控制原理以及常用低压电器的操作方法，提升学生实际操作能力。

• 在电气原理图模式下，引导学生借助原理分析，通过测量精准找出故障点所在线路，培养学生故障排查能力。

• 切实提高学生的动手实践能力和技能操作水平，这也是龙门刨床电气技能实训考核台的重要教学目标。

• 通过对模拟龙门刨床电气控制线路的故障排除，让学生熟悉并掌握实际龙门刨床电气线路的故障排除方法，实现从模拟到实际的技能迁移。

• 可设置故障点，作为维修电工技能考核的专业平台，体现了龙门刨床电气技能实训考核台在技能考核方面的重要价值。
