双面双工位型电子装配生产流水线实训装置解析

一、关键技术指标

输入电源：该实训装置适配的输入电源为 220V，电压波动允许在 ±10% 的范围，频率稳定在 50Hz 。这种电源规格能够保障装置在常见的电力环境下稳定运行，为各类实训操作提供可靠的电力支持。

工作环境要求：为确保装置性能的稳定发挥以及实训操作的顺利进行，其适宜的工作环境温度需维持在 - 10℃至 + 40℃之间。同时，相对湿度应小于 85%（25℃时），以避免因湿度过高对电子元件产生不良影响。此外，海拔需低于 4000m，在此环境条件下，装置能达到最佳的工作状态。

装置容量：整个实训装置的容量小于 200VA，这一设计既满足了实训操作所需的电力消耗，又保证了能源的高效利用，同时避免了因容量过大带来的能源浪费和潜在的安全隐患。

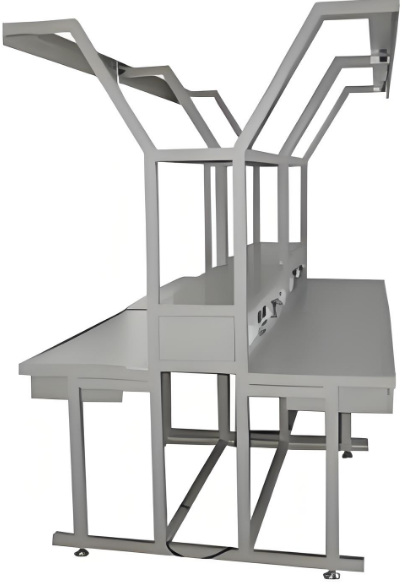

外形尺寸：单个实训台采用双面型设计，尺寸为 1.6m×1.3m×2m 。两边工作台面宽度均为 500mm，这样的尺寸设计充分考虑了学生操作的空间需求，既能保证学生在操作过程中有足够的施展空间，又确保了实训台在有限的场地内能够合理布局。

二、系统构成详情

 双面双工位型电子装配生产流水线实训装置，由多个关键部分协同构成，包括实训台、电源柜、实训线路板、元件包、工具套件等。值得一提的是，该实训装置采用两面双组型结构，正反两面资源配置完全相同，极大地提高了实训的效率和灵活性。

实训台

照明与资料放置：实训台上配备了 2 个日光灯，为学生在实训过程中提供充足的照明，确保操作区域光线明亮清晰。同时，设有 8 个透明的 PVC 板，方便学生夹放原理图等各类资料，便于随时查阅参考，提高实训的便利性和效率。

电源插座配置：在电源供应方面，实训台提供了三芯双联暗插座 8 个以及两芯暗插座 4 个，丰富的插座类型和数量能够满足不同实训设备和工具的用电需求，为实训操作提供了稳定的电力接入点。

安全防护与收纳：工作台面铺设绿色防静电桌垫，有效防止静电对电子元件造成损害，保障实训操作的安全性。此外，还设有 2 个工具柜，方便学生存放各类工具和元件包，使实训环境更加整洁有序。

实训挂件（4 套 / 台）

直流电源单元：此单元提供了极为丰富的电源输出选项。其中包括 ±5V、±12V 两组固定电压电源，以及一个可调节的 0～30V/0.5A 的直流稳压电源。这些电源输出能够满足不同电子装配和调试过程中对电源的多样化需求，无论是简单的电路实验还是复杂的电子产品制作，都能提供合适的电源支持。

信号源单元：信号源能够输出正弦波、三角波、方波三种常见波形，输出频率范围广泛，从 2Hz 至 47KHz，幅度可在 0～12V 之间进行调节。同时，配备的频率计测频范围为 0.1Hz～100KHz，能够精确测量信号频率，为学生进行电路信号分析和调试提供了强大的工具支持。
