电子产品工艺实训装置功能解析

一、核心功能概述

电子产品工艺实训装置，专为助力学生深度掌握电子产品相关技能而精心打造。它能够全方位满足中小型电子产品从装配、调试到检修的一系列实训需求，有效帮助学生熟练掌握电子产品装配与调试的基础技能。不仅如此，该装置还为电子制作、电子设计大赛、课程设计以及毕业设计等具备综合性、设计性与创新性的实训任务提供了坚实平台。尤其适用于各职业院校电子类专业《电子工艺》课程的实训教学环节，有力推动电子专业教学质量的提升。

二、独特优势彰显

模拟真实生产场景：运用生产流水线的创新结构设计，让学生在操作训练过程中，高度贴近实际生产环境。这种沉浸式的训练模式，极大地强化了学生的动手实践能力、创新思维能力以及知识运用转化能力。

创新能力培育引擎：装置配备了丰富多样的电子元器件以及各类电子产品装配工具。这不仅为学生锻炼装配调试技能创造了良好条件，还鼓励学生基于现有产品大胆开展二次开发，深度挖掘学生的创新潜力，培养创新精神。

完备实训资料支撑：每套实训套件均配备了详细的元器件清单、清晰的焊接元器件装配图以及专业的调试指导书。通过这些资料，学生能够系统地完成对电路的认识、设计、焊接、调试以及检修等多方面技能的实训，实现知识与技能的全面提升。

实训项目拓展空间：可灵活配置通用电工电子实训挂箱，从而大幅拓展电工类、电子类的实训项目范畴，满足不同教学需求与学生的个性化发展。

三、技术参数详解

输入电源规格：支持三相四线（或三相五线）接入，额定电压为 380V，允许电压波动范围在 ±10% ，频率为 50Hz。

适宜工作环境：工作环境温度要求在 - 10℃至 + 40℃之间，相对湿度需小于 85%（25℃时），海拔要求低于 4000m。

装置容量限定：整体装置容量小于 0.5KVA 。

实训台外形规格：双人座实训台的外形尺寸为长 1280mm、宽 650mm、高 2000mm。

四、结构组成与功能剖析

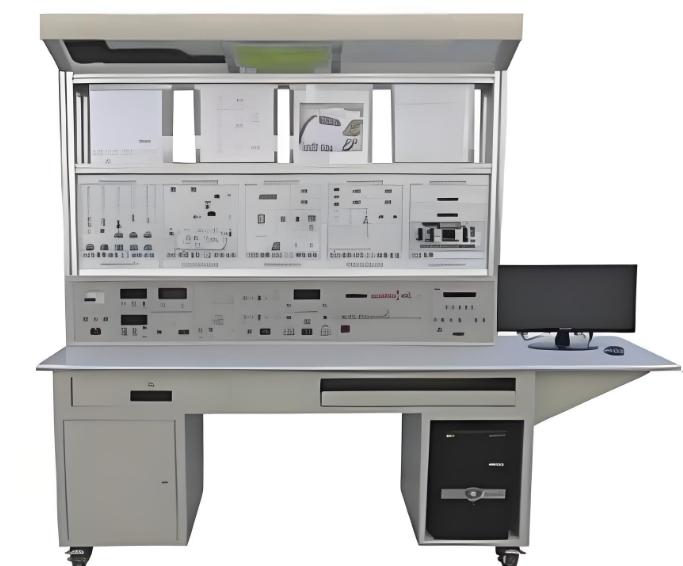

电子产品工艺实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等部分有机组成，采用两面双组型的独特结构，正反两面资源配置完全一致。

（一）实训台

实训台主要由实训桌、实训面板、铝合金框架、顶部框架等部分构成。

收纳与便捷设计：实训台正反两面均设有一个工具柜，方便学生存放实训套件、工具以及学习资料等物品。台面上铺设绿色防静电桌垫，保障操作安全。此外，还配备四个带刹车的万向轮，便于实训台的移动与固定。

电源供应功能：正反两面各有一块实训面板，分别提供九路 AC220V 电源插座接口，以及四路固定直流电源。这些电源接口能够为实训挂箱以及外配仪器设备稳定供电。其中，四路固定直流电源电压分别为 ±12V、±5V，并且每路电源都设有短路过流保护以及自恢复功能，确保用电安全。

资料与元件存放：铝合金框架采用双层结构设计。第一层主要用于挂放元件盒（适用于焊接工序）或实训挂箱（适用于调试工序）。第二层设有四个 PVC 夹板，可用于夹放相关实训资料，方便学生随时查阅。

环境调节与照明：顶部框架上配备两个电风扇和两个 30W 日光灯，为学生创造舒适的实训环境，保障良好的照明条件。

（二）电源柜

电源接入规格：输入电源为三相四线（或三相五线），额定电压 380V±10% ，频率 50Hz。

强大输出能力：输出电流可达 20A，能够稳定为实训设备供电。

安全供电保障：设有电源插座、风扇、照明日光灯等电源控制系统，可为 10 个实训台提供工作电源。同时，具备三相电源指示以及漏电保护功能，确保使用过程中的安全可靠。
