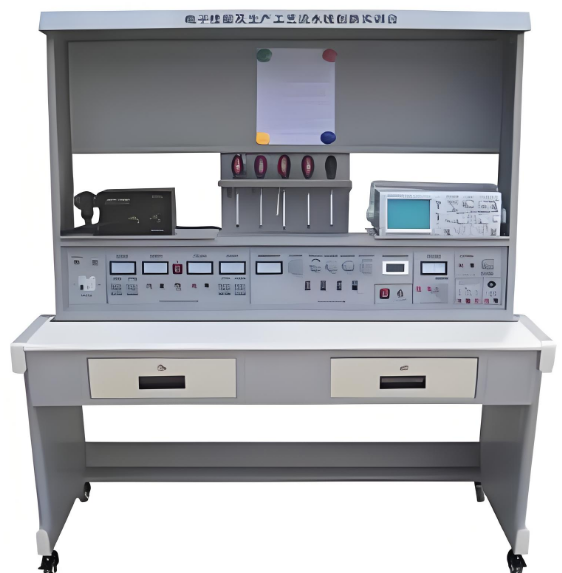

电子技能及生产工艺流水线创新实训台

电子技能及生产工艺流水线创新实训台

电子技能及生产工艺流水线创新实训台功能详解

一、研发初衷与应用价值

电子技能及生产工艺流水线创新实训台，是深度契合众多工厂生产线实际流程岗位需求，参照《中等职业学校电工电子类专业教学仪器设备配置标准》，为全力满足各类院校职业教育在教学与实训环节的迫切需求所精心打造。其为各类院校搭建起一个极为理想的教学平台，广泛应用于电子技能专项训练、生产工艺流程实操演练以及电子竞赛课题的实践创作，有力推动职业教育中电子相关专业的教学质量提升。

二、显著特性

多元通用：借助对实训台的合理规划编排，搭配相应器材，能够灵活组建多种产品的生产流水线，进而高效完成产品的电子工艺实训任务。同时，单台实训台亦可独立运作，成为功能完备的电子技能实训专属平台。

高度综合：在教学应用层面，它广泛适用于电子、电工、机械等多个专业课程的实训场景。无论是手工焊接实训的精细操作练习，还是 SMT 焊接实训的前沿技术掌握，亦或是电子装配实训与整机装配维修实训的综合技能培养，都能提供稳定且优质的支撑。

功能完善：该实训台配备了丰富多样的功能组件，涵盖稳压电源、交流低压电流源、函数发生器、蜂鸣器、多路插座以及调压器等，为电子产品的精确测量、深度调试以及新产品的创新开发提供了全方位的资源保障。此外，还贴心设置了日光灯照明系统，方便操作；配备看板，便于资料的整理与查阅；以及仪器架、工具架，实现工具与仪器的有序存放。

三、技术指标

（一）输入电源规格

采用单相三线制，电压为 220V，允许波动范围在 ±10% ，频率为 50Hz。

（二）输出电源类型

直流稳压电源：具备两路输出通道，电压调节范围从 0 至 30V，通过内置式继电器实现自动换挡，搭配多圈电位器可进行连续精细调节。最大输出电流可达 2A，并设有预设式限流保护功能，实时以数字形式清晰显示电流与电压数值。

低压交流电源输出：提供 3V、6V、9V、12V、15V、18V、24V 多种交流电压输出选项，电流输出能力为 2A。

函数发生器：能够输出正弦波、三角波、方波三种波形，频率覆盖范围从 5Hz 至 550KHz。

单次脉冲输出：每操作一次开关，即可输出一组包含正负极性的脉冲信号。

音频功率放大器：内置高品质喇叭，音频参数可灵活调节，在调试过程中可作为精准的信号寻迹工具。

（三）适宜工作环境

工作环境温度要求在 - 10℃至 + 40℃之间。

（四）装置容量上限

整体装置容量小于 500VA。

（五）外形尺寸详情

其外形尺寸为长 1200mm、宽 750mm、高 2000mm。

四、结构构成

实训桌：采用坚固耐用的钢木结构，桌面选用优质的防静电、耐磨材料，确保操作的安全性与稳定性。

控制柜：承担着提供交直流电源、信号源以及安全插座等关键功能，为实训过程提供稳定可靠的能源与信号支持。

电源总控台：具备强大的控制能力，最多可同时对 40 台实训台的电源进行统一管理，且配备了漏电、过载保护功能，为整个实训环境的用电安全保驾护航。每个实训室通常配备一台电源总控台。

工具套件：包含 MF - 47 万用表 1 只，用于各类电学参数测量；剥线钳 1 把，轻松处理导线外皮；尖嘴钳 1 把、斜口钳 1 把，满足不同的夹持与剪切需求；大小十字螺丝刀各 1 把、大小一字螺丝刀各 1 把，应对各种螺丝紧固工作；镊子 1 把，便于精细操作；剪刀 1 把，用于材料裁剪；烙铁 1 把、吸锡器 1 把，完成焊接与拆焊工作；此外，还配备了焊锡丝、松香若干，满足基本的焊接耗材需求 。
