电子技能及生产工艺流水线创新实训装置详解

一、研发背景与用途

电子技能及生产工艺流水线创新实训装置，是紧密结合众多工厂生产线流程岗位需求，依据《中等职业学校电工电子类专业教学仪器设备配置标准》，为满足各类院校职业教育在教学与实训方面的急切要求而精心研发。学生借助实际操作流程，不仅能够掌握一般电子产品的工艺设计知识，还能通过制作电子产品，熟练掌握安全操作、元器件及其封装识别、装接、焊接、调试以及故障排除等基础操作技能。同时，学生还能学会 SMT（表面贴装技术）、波峰焊以及线路板设计制作等技能。这使得学生在校期间就能获得与工业现场相近的实操训练，强化动手能力、创新能力以及知识运用能力，达成工程训练的目标。该实训装置堪称技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业开展电子技能及电子生产工艺实训的理想教学设备。

二、突出特性

广泛通用性：既能够通过对实训台的编排，构建多种产品生产流水线，完成产品的电子工艺实训，也可独立作为单台设备用于电子技能实训。

高度综合性：适用于电子、电工、机械等专业课程的实训，可开展手工焊接实训、SMT 焊接实训、电子装配实训、整机装配维修实训等。

功能完备性：配备稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试以及新产品开发提供丰富资源。还设有日光灯照明、看板（用于夹放资料）、仪器架、工具架。

创新激发性：提供多样的电子元器件和电子产品装配工具，不仅能锻炼学生的装配调试技能，还可基于现有产品开展二次开发，如课程设计、毕业设计、电子竞赛课题等，以此培养学生的创新能力。

资料丰富性：每块实训板均配有元器件清单、装配图、指导书，助力学生完成认识、设计、焊接、调试、整机检修等多项技能工艺的实训。

三、技术参数

（一）输入电源

单相三线 220V±10% 50Hz

（二）输出电源

直流稳压电源：两路 0 - 30V 稳压直流电源输出，采用内置式继电器自动换挡，通过多圈电位器可连续调节，最大输出电流 2A，具备预设式限流保护功能，电流电压以数字显示。

低压交流电源输出：3V、6V、9V、12V、15V、18V、24V 交流输出，电流 2A。

函数发生器：可输出正弦波、三角波、方波，频率范围 5Hz - 550KHz，频率有表显示。

单次脉冲输出：每拨动一次开关，即可输出一组正负脉冲。

音频功率放大器：内置喇叭，音频可调节，在调试过程中可作为信号寻迹使用。

（三）工作环境

温度 - 10℃～ + 40℃

（四）装置容量

＜500VA

（五）实训台外形尺寸

1200mm×750mm×2000mm

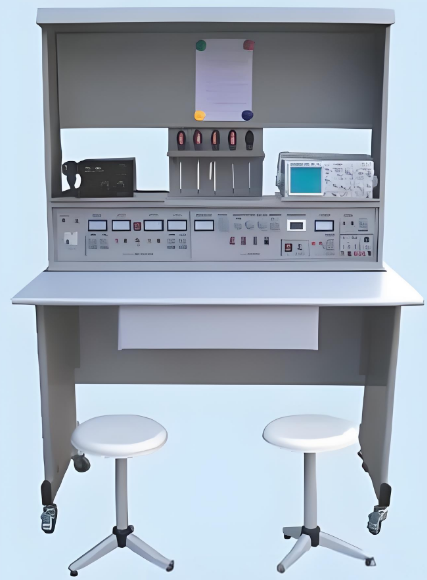

四、结构组成

实训桌：采用钢木结构，桌面由防静电、耐磨材料制成。

控制柜：提供交直流电源、信号源、安全插座等。

电源总控台：最多可同时控制 40 台实训台电源，具有漏电、过载保护功能，每个实训室配备 1 台。

工具套件：包含 MF - 47 万用表 1 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、大小十字螺丝刀各 1 把、大小一字螺丝刀各 1 把、镊子 1 把、剪刀 1 把、烙铁 1 把、吸锡器 1 把、热台拨放台 1 台、放大镜台灯 1 只、焊锡丝、松香若干。
