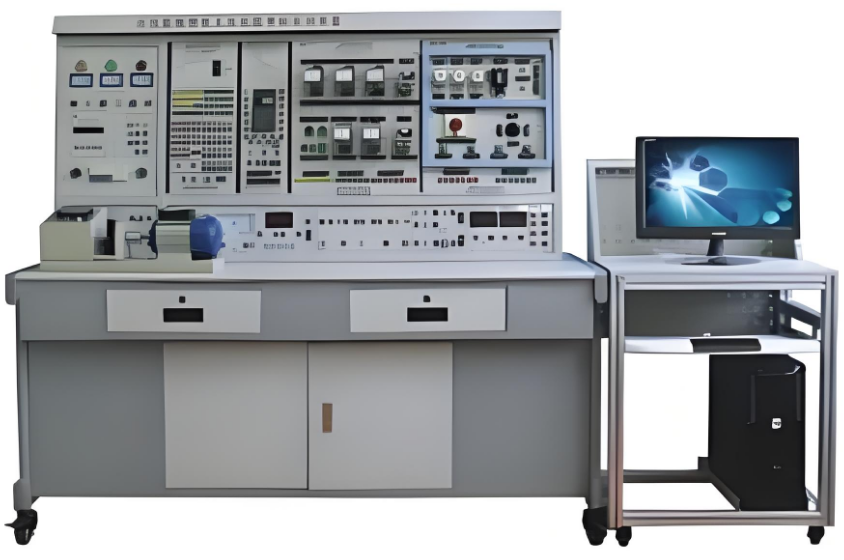

高性能高级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

在电气技术日新月异的当下，培育精通技艺的高级维修电工人才已然成为行业发展的迫切需求。高性能高级维修电工及技能培训考核实训装置应势而生，宛如一座闪耀着智慧光芒的灯塔，为电工领域的进阶学习者与从业者照亮前行的道路，提供无可比拟的成长阶梯。

一、卓越功能，深度聚焦高阶应用

这款顶尖实训装置功能超凡，精准对标《初级维修电工》《中级维修电工》以及《高级维修电工》教材核心要点，依托装置配备的前沿 PLC 可编程控制器与先进变频调速器，结合相应的专业实训模块展开高强度训练，助力学员闪电般掌握课程所需的实际应用技术与精湛操作技能。它的针对性犹如精准制导的导弹，直击高级电工学习与考核要害；实用性恰似得心应手的工具，所学知识与技能无缝对接实际工作；科学性仿若严谨精密的仪器，严格遵循电气知识进阶体系构建；先进性好比领航时代的先锋，始终站在行业前沿浪潮之巅。完全契合中、高级大纲严苛要求，当之无愧成为各劳动职业技能鉴定部门、大中专院校、技校开展中、高级维修电工技能考核的梦幻教学利器。

二、突出特性，全方位赋能高效实训

便捷挂板创新设计：电气控制线路的关键元器件巧妙布局于挂板形式的安装板之上，这一匠心独运的设计使得操作流程顺滑无阻，更换元器件轻松便捷，仿佛开启一扇通往无限可能的大门，为功能拓展与全新实训开发筑牢根基。精心甄选的操作内容兼具典型范例与实用价值，让学员能够精准发力，学习成效事半功倍。

极简电源接入优势：实训台仅需接入三相四线的交流电源，即可迅速开启高能实训之旅，极大地简化了前期准备工作，无论是繁华都市的大型院校，还是资源相对紧张的技校，都能毫无阻碍地将其安置，轻松开启技能提升之旅。

模拟实战极致体验：专为技能培训精心打造的控制线路，搭配经过特殊工艺锤炼的小电机，能够以假乱真地模拟工厂内各类复杂电气拖动系统，全方位满足维修电工在安装、调试、故障剖析以及快速排除故障等多维度技术要求，让学员足不出校，便能积累丰富实战经验，练就过硬本领。

双重漏电防护保障：实训台精心配备电压型和电流性漏电保护器，如同坚不可摧的盾牌，时刻捍卫操作者的人身安全，将潜在风险拒之门外，为每一次实训保驾护航。

端子接线贴心呵护：所有元器件均通过导线有序引至接线端子，学员接线时仅需在端子上精准操作，巧妙避开了对元器件的直接触碰，有效降低了损坏风险，延长元器件使用寿命，确保实训顺利进行。

工艺布线专业培养：借助规整的走线槽进行布线操作，为学员提供了绝佳的工艺布线训练机会，培养严谨细致的工作习惯，让每一次接线都成为艺术品，为未来职业发展加分添彩。

精准考核标尺设定：内置的定时兼报警记录仪，宛如一位公正无私的裁判，为学生实训技能考核精准度量，提供统一、客观的评价标准，激发学员竞争意识，提升整体实训质量。

三、精准技术指标，稳固支撑实训运行

宽幅电压适配无忧：采用三相四线（或三相五线）～380V±10% 50Hz 的输入电压规格，轻松应对各类工业用电场景，无惧电压波动干扰，始终保持稳定运行状态，为实训提供坚实电力保障。

广域环境从容应对：能在温度 -10 ～＋40℃、相对湿度＜85%（25℃）、海拔＜4000m 的严苛环境条件下正常工作，无论是冰天雪地的北国边疆，还是闷热潮湿的南方海滨，亦或是高海拔的内陆高原，装置都能稳定发挥，不受地域气候束缚。

低耗高能完美平衡：装置容量＜1.5KVA，在释放强大功能的同时，巧妙实现低能耗运行，积极践行节能减排理念，为长期频繁使用降低成本，提升经济效益。

合理重量尺寸规划：重量 100Kg，实训台尺寸 1305×805×1630mm³，设计精巧合理，既保障内部组件稳固安置、协同运作，又兼顾外部搬运、安置便利性，轻松融入各类教学场地。

灵敏漏电保护响应：漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，一旦出现漏电风险，能在瞬间启动保护机制，以最快速度切断电源，确保人员与设备安全。

四、完备基础配置，营造优质实训天地

电源控制箱精铸品质：主控屏采用铁质双层亚光密纹喷塑结构，搭配质感十足的铝质面板，不仅坚固耐用，能抵御日常磨损与碰撞，而且外观典雅大方，彰显专业气质。

主控功能板资源富集：

三相四线电源输入，经漏电保护器、总开关层层把关，通过起、停按钮精准控制接触器通断，并设有醒目急停控制按钮，确保电源操控安全、便捷、高效。

控制屏上 450V 指针式交流电压表醒目矗立，通过波段开关灵活切换，轻松观测三相电网电压动态，实时掌握电力供应情况。

定时器兼报警记录仪（服务管理器）功能多元，日常作为精准时钟使用，实训时可设定时间、定时报警、果断切断电源；还能自动记录接线或操作失误引发的漏电告警、电源短路总次数，为考核提供详实、客观依据。

智能型多功能交流电路测量电表惊艳登场，八位 LED 显示，同步测量工作电路中电流 I、电压 V、功率 KW、电能 KWh、工作时间 T，精度高达 1.0 级，为实验数据采集提供精准支持。

交流低压电源配备专业变压器，原边 220V，副边精准输出 26V 和 6.3V 交流电压，6.3V 点亮信号指示灯，26V 赋能能耗制动中整流电路，各司其职，保障实训顺利推进。

4 只 5408 二极管整齐排列，为能耗制动的整流电路注入强大动力，确保制动效果稳定可靠。

三只 75Ω/75W 电阻在电动机降压启动环节大显身手，一只 10Ω/25W 电阻专注于异步电动机的能耗制动，精准匹配不同工况需求。

实训桌匠心打造：实训桌沿用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨高密度板，结构稳如泰山，造型美观大气。桌子左右两侧精心设计各两个带锁抽屉，并配备宽敞柜子，分别妥善放置挂件和实训物品，为学员打造整洁有序、取用便捷的实训环境。

五、丰富实训项目，筑牢高阶技能根基

电气控制经典项目全覆盖：从三相异步电动机的直接启动、点动、自锁控制起步，逐步深入到正反转控制的按钮联锁、接触器联锁、双重联锁多种模式；涵盖工作台自动往返、两台电机顺序启动与停转、两地控制等实用线路；延伸至 Y -△启动的接触器与时间继电器控制、各类能耗制动与反接制动控制；还有单相鼠笼电动机电容启动、双速交流异步电动机变速控制等特色项目，让学员吃透电气控制精髓。

机床电气深度剖析：车床、电动葫芦、滚齿机等机床电气控制线路逐一呈现，学员可深入拆解、调试，掌握机床电气核心要点，为未来从事机床维修维护工作积累宝贵经验。

PLC 智能控制精彩演绎：从可编程控制器的基本指令操作入门，逐步进阶到 LED 数码显示控制、天塔之光模拟、十字路口交通灯模拟等趣味项目，感受 PLC 智能控制魅力；再深入机械手动作、四节传送带、装配流水线、五相步进电机、水塔水位、液体混合装置、邮件分拣机、轧钢机、自动成型机、自动送料装车、全自动洗衣机、电镀生产线等复杂场景模拟控制，提升系统集成与逻辑编程能力；最后运用 PLC 对三相异步电动机正反转、Y -△启动、降压启动、能耗制动等进行优化控制，实现理论与实践完美融合。

变频器调速技艺精通：深度探究变频器功能参数设置与操作、报警与保护功能；熟练掌握多段速度选择变频调速、外部端子点动控制、电机正反转与运行时间操作；灵活运用瞬间停电变频器参数设定、外部电压与电流变频调速、三相异步电动机的变频开环调速；最终实现 PLC 与变频器协同调速控制，成为电气调速领域高手。
