电子工艺实训考核台功能特性与技术解析

一、应用场景与功能概述

电子工艺实训考核台专为职业教育量身打造，深度契合职业院校中电子电器应用与维修、电子与信息技术、电子技术应用等专业的核心课程需求，诸如《电工基础》《电路基础》《电子技术基础》系列课程，以及非电类专业《电工电子技术》里模拟与数字电路模块的教学与实验实训环节。其功能全面覆盖电子实训的各个关键领域，包括但不限于电子元件的精准识别与检测、电路板的精细焊接、电子产品的高效装配、专业调试以及 PCB 板图的创新设计等实训项目，是推动电子工艺教学与实践发展的重要设备。

二、核心技术指标详述

供电规格：采用两相三线制的 AC220V 电源，允许电压在 ±10% 的范围内波动，频率稳定在 50Hz，为设备稳定运行提供可靠电力保障。

环境适应性：设备能够在温度处于－10℃至 40℃的区间内正常工作，同时在 25℃的环境下，环境湿度需保持在≤90%，确保在不同环境条件下都能维持稳定性能。

外形规格：整体外形尺寸为长 1600mm、宽 850mm、高 1800mm ，合理的尺寸设计既保障了操作空间，又便于在各类教学场地中进行布局。

功耗控制：整机功耗被严格控制在≤1.5KW，有效实现能源的高效利用，降低运行成本。

安全防护：配备接地保护与漏电保护双重功能，严格遵循相关国标安全标准。选用高绝缘的安全型插座以及带绝缘护套的高强度安全型实验导线，全方位保障使用者的人身安全。

三、独特功能特性剖析

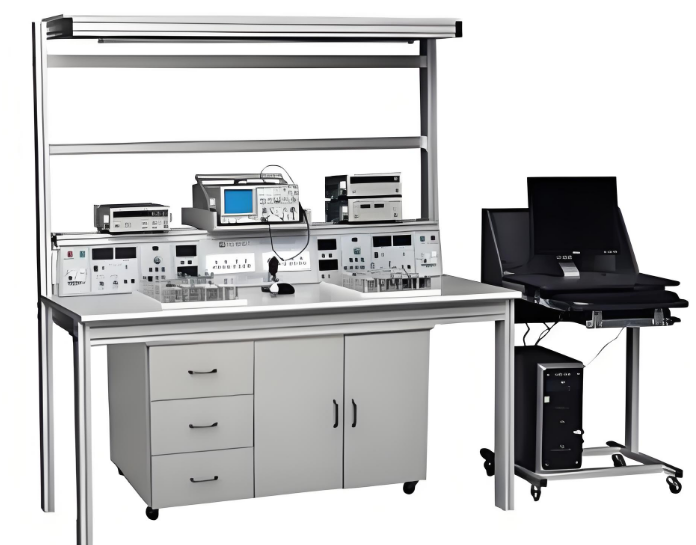

电子工艺实训考核台在结构上主要由铝合金活动框架、电源台以及实验元件盒三大核心部分构成。

电源台：电源台设计精妙，由两路相互独立且对称的实验电源与仪表组共同组成。这一设计可同时满足两人在同一实验台上开展不同的实验内容，极大地方便了实训与考核流程。该装置采用单相电源供电，并配备了带漏电保护功能的空气开关以及熔断器，为设备的安全使用筑牢防线。

电源输出配置：每路实验电源均具备丰富的输出选项。一组可在 0 - 24V 范围内调节、最大输出电流达 2A 的直流电源，且带有过载、短路软保护功能，软保护阈值可灵活调整；一组 3 - 24V 的七档可调交流电源；一组 ±5V、±12V 的直流稳压电源。此外，还配有一只测量精度极高的 DC30V 精密数字电压表和一只 DC2000mA 精密数字电流表，以及 8 路单相电源插座，满足设备与仪表扩展时的用电需求。

实验元件盒：实训台所配置的实验元件盒别具匠心。实验桌中央设有一块由注塑工艺制成的通用电路板，其表面均匀分布着以九孔为一组且相互联通的插孔，元件盒可在其上灵活拼插，构建出各种实验电路。元件盒盒体采用透明材质，具有极佳的直观性，盒盖印有永不褪色的元件符号，线条清晰、美观大方。盒体与盒盖采用科学合理的压卡式结构，便于维修与拆装操作。元器件统一放置在实验桌下方的左右柜内，显著提升了管理的规范化水平，大幅减轻了教师实验准备工作的负担。
