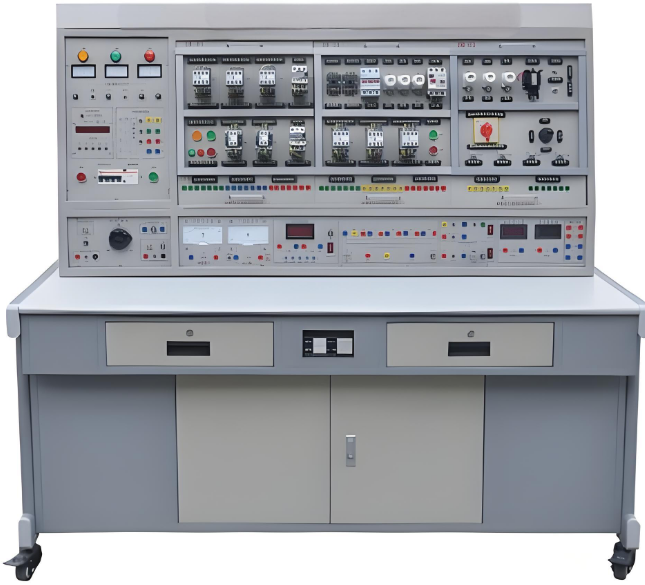

高性能初级维修电工及技能培训考核实训装置

高性能初级维修电工及技能培训考核实训装置

一、综 述

高性能初级维修电工及技能考核实训装置，乃是依据劳动和社会保障部所颁发的维修电工初、中级考核培训技能要求中的电气控制线路以及实用电子线路精心研制而成。借助这一实训装置展开实操训练，学员能够迅速掌握该课程的实用技术与操作要领，极具针对性、实用性、科学性与先进性。此装置不但可为学生提供实训操作平台，更是各劳动职业技能鉴定部门、大中专院校、职校、技校开展初级、中级维修电工技能考核的绝佳选择。

二、实训装置构成及特色亮点

(一) DW01 电源、仪器控制屏

控制屏采用铁质双层亚光密纹喷塑构造，搭配铝质面板，为实验供给交流电源、高压直流电源、低压直流电源以及各类测试仪表等。具体功能详述如下：

主控功能板

(1) 三相四线电源接入后，经漏电保护器，再通过总开关，由接触器结合起、停按钮操控电路；

(2) 配备三只 450V 指针式交流电压表，用以精准指示电源输入的三相电压；

(3) 多媒体智能型实验管理器<A> 实现了教育领域的创新突破。运用专用处理器技术与配套的工业控制技术，搭载高清晰液晶显示屏，图像与文字显示清晰真切，中文菜单操作界面，人机交互体验友好。操作按键直观便捷，可脱离电脑进行脱机考核，老师与学生拥有独立操作界面，老师凭借密码进入教师专属界面出题，学生在普通界面答题。任意一台学生机能够当作老师机控制网络设备，即便没有计算机，也能达成对整个网络设备的集中管控。设备的试题能够依需求灵活编辑，还可设定装置内任意一处电路的线路故障现象，自由调整故障设置点的数量与类型。当设备的故障设置装置组建局域网后，借助主控计算机便能掌控每一台设备的故障设置、故障排除、参数设定、远程启动、到时切断电源、自动评分等诸多功能。<B> 与网络型多媒体管理器系统对接后，可解锁以下强大功能：能够任意操控每个设备的学生操作权限；可随心编辑试题、存储试题，自由设定答题限时时间；可对班级学生的成绩进行统计，生成班级成绩报表；能够设置系统登陆密码；能随时收卷、阅卷，精准统计学生的考试情况与成绩，助力教师全方位了解学生对各课程内容的掌握程度；多媒体功能更是一大亮点，可实时同步播放、演示教师台的专用教学软件、教学课件等，大幅提升学习效率。还可选配特制功率扬声器，让语音解说更加清晰流畅，切实达成计算机教学与实训考核的网络化、信息化目标。此外，教师台选配图像采集装置，学生在自己的教学设备上便能清晰目睹老师的真实操作步骤，并且能够灵活调整观察角度，彻底改变传统教学受人数、角度限制的困境。

交、直流电源

(1) 励磁电源：输出稳定的直流 220V/0.5A，具备可靠的短路保护功能。

(2) 电枢电源：提供一路直流 0～220V/2A 连续可调电源，同样设有短路保护。

(3) 直流稳压电源：拥有 ±12V/0.5A 两路以及＋5V/0.5A 一路，具备短路软截止自动恢复保护特性。

(4) 交流电源：其一，设有一组变压器，原边依据不同接线方式可接入 220V 或 380V 交流电源，合上开关后，副边即刻输出 36V、110V、20V、20V、12V、6.3V 的交流电压；其二，配备一组单相调压器，可获取交流 0～250V 可调电压；其三，控制屏设有单相三极 220V 电源插座以及三相四极 380V 电源插座，满足多样用电需求。

交、直流仪表

(1) 交流电压表：一只 0～500V 带镜面交流电压表，精度达 1.0 级，测量精准。

(2) 交流电流表：一只 0～5A 带镜面交流电流表，精度 1.0 级，具备超量程报警、指示以及切断总电源等实用功能。

(3) 功率、功率因数表：由微电脑、高精度 A/D 转换芯片和全数显电路构建而成。通过键控、数显窗口实现人机交互控制模式，为拓展测量范围、提升测试精度，在软硬件层面均分八档区域，可自动判断、自动换档。功率测量精度达 1.0 级，电压、电流量程分别为 450V、5A，测量功率因数时还能自动判别负载性质（感性显示 “L”，容性显示 “C”，纯电阻不显示），并可储存 15 组数据，便于随时查阅参考。

(4) 直流电压表：一只直流数字电压表，测量范畴为 0～300V，三位半数显，输入阻抗高达 10MΩ，精度 0.5 级。

(5) 直流电流表：一只直流数字电流表，测量区间为 0～5A，三位半数显，精度 0.5 级，同样具备超量程报警、指示以及切断总电源等功能，确保用电安全。

(二) 实验桌

实验桌选用铁质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板，构造稳固，造型美观大方。桌子左右各设有两个带锁抽屉，方便收纳实验工具与资料。

(三) 实训挂箱

挂箱上预先安装了熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均源自国内外知名品牌。各类实训元器件的接线统一在接线端子排上进行，有效规避了因长期在器件本身进行螺丝拆装而造成的元器件损耗，借助走线槽规范走线，开展工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线实现，既安全又快捷。

DW - 01 维修电工实训组件（一）

挂板上配备热继电器、交流接触器、按钮指示灯（6.3V）、接线端子和安全插座等，为基础实训提供便利。

DW - 02 维修电工实训组件（二）

挂箱内装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等，满足多样化实训需求。

DW - 03 维修电工实训组件（三）

挂箱上安置螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等，拓展实训场景。

CA6140 型车床电路智能化实训考核挂箱：内部预设 16 个故障点，借助多媒体智能型实验管理器进行设故排故，确保实训考核人员的条件与机会均等，客观、科学地评判实训考核结果，做到公平公正。

X62W 型铣床电路智能化实训考核挂箱：同样内设 16 个故障点，通过多媒体智能型实验管理器实现设故排故，保障考核的客观性与科学性。

DW - 00 电子线路安装板：专为电子线路板调试时的固定而设计，助力电子线路实训。

电子线路实训板（4 块）：为电子技术相关实训提供充足平台。

三相鼠笼式异步电动机 380V/Y：作为动力源，支撑三相异步电机相关实训项目。

三相鼠笼式异步电动机 380V/△：满足不同电机控制实训需求。

行业仿真：配备多种行业的生产工艺仿真软件，使学生结合实训台能够模拟工厂部分典型设备或生产线的实训及编程调试，提升实践能力。

劳动技能鉴定软件：自主研发的维修电工操作技能培训及相关考评、出题、测试系统，可作为劳动技能鉴定的专业依托平台，精准评估学员技能水平。

三、关键技术参数

输入电压：三相四线（或三相五线）380V±10% 50Hz，适配常规供电环境。

工作环境：温度区间为 - 10～＋40℃，相对湿度＜85%（在 25℃环境下），确保设备在多数场景下稳定运行。

外形尺寸：1600×680×1600mm，合理的空间布局，既不占过多场地，又保障内部元件安置。

装置容量：＜1.5KVA，低功耗设计，节能高效。

四、实训项目全览

三相异步电动机直接启动操控实训，让学员亲身体验电机启动瞬间的电气与机械特性变化。

三相异步电动机接触器点动控制线路实训，助力学员精准掌握点动控制操作与电路原理。

三相异步电动机接触器自锁控制线路实训，深入理解电机持续运行的自锁机制与应用。

具有过载保护的正转控制线路实训，培养学员电路保护意识与实践能力。

按钮联锁的三相异步电动机接触器正反转控制线路实训，探索正反转控制的安全联锁方式。

三相异步电动机的顺序控制实训，学会多电机协同工作的顺序控制策略。

三相异步电动机的多地控制实训，掌握远距离操控电机的电路设计与实现要点。

接触器控制 Y/△降压起动控制线路实训，了解降压启动在大功率电机启动时的节能优势。

时间继电器控制 Y/△降压起动控制线路实训，利用时间控制实现电机的智能降压启动。

安装调试通电延时带直流能耗制动 Y -△启动控制线路实训，综合运用多种控制手段，提升复杂电路操控能力。

接触器联锁的正反转控制线路实训，强化正反转切换过程中的电气联锁保护认知。

按钮接触器复合联锁电动机正反转控制线路实训，进一步提升电路安全性与可靠性设计思维。

接触器控制串联电阻降压起动控制线路实训，探索降压启动的电阻控制方法。

时间继电器控制串联电阻降压起动控制线路实训，借助时间控制优化电阻降压启动过程。

工作台自动往返控制线路实训，理解行程控制在自动化生产中的关键应用。

半波整流能耗制动控制线路实训，研习能耗制动的电路原理与实践操作。

单相运行反接制动控制线路实训，对比不同制动方式的特点与适用场景。

C620 型车床的接线、故障与维修实训，剖析工业机床电气控制的经典案例，提升故障排查与修复能力。

Z3040 摇臂钻床接线、故障与维修实训，拓宽机床电气控制领域知识与技能。

安装调试数字步进电机线路实训，掌握数字步进电机的控制与调试技巧。

光控开关和报警电路实训，体验智能光控与报警系统的设计与实现。

设计并安装调试电压上、下限报警电路（全自动冰箱保护器）实训，将电路知识应用于实际生活场景。

安装和调试数字钟电路实训，提升电子电路综合设计与调试能力。

CA6140 车床电气控制电路单元常见故障的检查与排除（16 个故障点，自动设故）实训，强化故障诊断与修复技能。

X62W 铣床电气控制电路单元常见故障的检查与排除（16 个故障现象，自动设故）实训，拓展机床故障排查实践经验。

五、YYWXT - 91A 高性能维修电工实训考核装置整体配置明细

实 验 屏：用于挂置实训单元挂板，1 台，为实训组件提供挂载平台。

维修电工实训考核台架　1 台；

外形尺寸：1600mm×280mm×850mm，

材 料：钢木结构，符合国家环保标准；

输入电压：AC 380 V±10% 50 Hz 三相五线，稳定供电保障实训运行。

容 量：＜1.5 kVA，节能低耗。

实训桌（双层亚光密纹喷塑，外形尺寸：1680mm×700mm×800mm） 1 台，提供宽敞舒适的操作空间。

DW - 01 维修电工实训组件（一）1 只，基础实训模块，开启电气控制学习之旅。

DW - 02 维修电工实训组件（二）1 只，丰富实训内容，拓展技能边界。

DW - 03 维修电工实训组件（三） 1 只，多样实训场景构建，提升实践能力。

YY006 CA6140 型车床电路智能化实训考核挂箱 1 只，专注车床电气控制实训考核。

YY008 X62W 型铣床电路智能化实训考核挂箱 1 只，助力铣床电气控制技能提升。

YYDJ01 三相异步电动机（380V/Y） 1 台，动力之源，驱动三相异步电机实训。

YYDJ02 三相异步电动机（380V/△） 1 台，满足不同电机控制需求。

YYDJ03 三相异步双速电动机（380V/△） 1 台，探索电机变速控制领域。

多媒体智能型实验管理器挂箱（故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能，含通讯电缆） 1 套，智能化管理，提升实训考核效率与质量。

电工连线 1 套

20 根（长 1000mm 黄 6 条、绿 6 条、红 6 条、黑 2 条）；

10 根（长 600mm 黄 2 条、绿 2 条、红 2 条、蓝 2 条、黑 2 条），确保电路连接材料充足。

电子线路安装板（固定电子线路板） 1 块，为电子线路实训提供支撑。

电子实训线路板及元件：安装调试数字步进电机线路：光控开关和报警电路；设计并安装调试电压上、下限报警电路（全自动冰箱保护器）；安装和调试数字钟电路 1 套，全面覆盖电子技术实训项目。

育源维修电工劳动技能鉴定软件 1 套

3D 建模形象直观，满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能，精准评估学员技能。

行业仿真软件（自主研制开发了维修电工操作技能培训及相关考评、出题、测试系统，可作为劳动技能鉴定专用平台） 1 套，模拟真实工作场景，提升实践能力。

常用工具（一字螺丝刀 1 把；十字螺丝刀 1 把；剥线钳 1 把；指针式万用表 1 个；斜口钳 1 把） 1 套，配备基础工具，满足实训操作需求。

实验说明书（指导学生实训） 1 套，为学生提供详细实训指导。

六、育源维修电工实训考核台架详细解析表

维修电工实训考核台架（钢木结构；尺寸：1680mm×720mm×1650mm，用于挂置实训单元挂箱等） 1 套，稳固挂载实训组件，保障实训顺利进行。

数字式直流电压表 （量程 0～300 V；三位半数显示 1 个，精准测量直流电压。

数字式直流电流表（量程 0～5A；三位半数字显示 1 个，精确监测直流电流。

指针式交流电压表（0～500V 带镜面交流电压表一只，精度 1.0 级 1 只，可靠指示交流电压。

指针式交流电流表（0～5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能 1 个，保障交流用电安全。

功率、功率因数表（由微电脑、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度 1.0 级，电压、电流量程分别为 450V、5A，测量功率因数时还能自动判断负载性质（感性显示 “L”，容性显示 “C”，纯电阻不显示），可储存 15 组数据，供随时查阅。） 1 套，全面测量电气参数，助力电路分析。

固定交流电源：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能）1 套，稳定输出交流电压，保障实验用电。

可调交流电源输出（0～220V 连续可调；具有过流保护报警切断电源，智能化误操作记录功能）1 组，满足不同电压需求的实验场景。

直流稳压电源输出

（可调同步电枢电源 0～40V 可调 2 A）1 组；

（+12 V/1.5A 1 组； -12V/1.5 A 1 组； +5 V/1.5A） 1
